FFT频谱分析仪ZET 034
- 宽动态范围
- 记录和处理来自多个通道的数据 PTP同步
- 支持各种ICP（IEPE）标准传感器、DeltaTron / ISOTRON传感器和带电压输出的CCD传感器
- 设备前面板提供数据记录控制
振动声学信号FFT频谱分析仪ZET 034的命名：
ZET 034多功能FFT频谱分析仪用于测量谱成分参数（存在于振动、声学和水声信号中），以及生成具有规范计量特性的电信号。
FFT频谱分析仪ZET 034可同时在独立模式下和用于科学研究目的的自动化和过程控制系统中使用。ZET 03X系列仪器的工作原理基于信号谱的并行（同步）分析。
当与ZETLAB ANALIZ软件一起使用时，FFT频谱分析仪可以实现以下功能：
- 实时模式下的信号分析和先前记录信号的分析；
- 基于并行数字滤波器的八度和1/3八度分析；
- 进行窄带频谱分析；
- 测量交流和直流电压；
- 测量电信号频率；
- 生成正弦和直流电压信号；
- 录制信号（将数字化信号值保存到内存，然后记录到硬盘）。
测量参数的信息以用户友好的格式显示在外部设备上。
一体化解决方案是基于FFT频谱分析仪ZET 034。

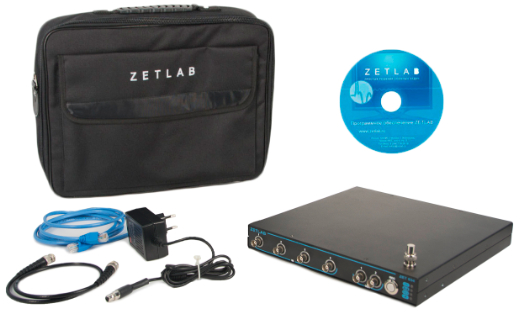

振动声学信号FFT频谱分析仪ZET 034的基本配置：
标准交付范围包括以下组件：
- 多通道数据采集系统ZET 034；
- 电源模块；
- 以太网电缆；
- BNC-BNC电缆0.6米；
- 50欧姆插头；
- ZETLAB ANALIZ软件；
- 一套操作文档。
FFT频谱分析仪ZET 034振动声学信号的规格
| TECHNICAL SPECIFICATIONS | |
|---|---|
| ANALOG INPUT (ADC) | |
| Number of analog inputs by voltage and ICP | 4 |
| ADC digit number | 24 |
| Frequency ranges of the simultaneously analyzed signals | DC…20, DC…200, DC…2 000, DC…20 000 Hz |
| Max. sampling frequency | 400 kHz |
| Antialiasing signals filtration | up to 40 kHz |
| LPF filters: Butterworth filters 120 dB/oct for sampling frequencies | 50 Hz, 500 Hz, 5 kHz, 50 kHz |
| Filters with frequency correction (IEC 61672-1:2002) | А, В, С, D for 1-class precision noise meters |
| Max. input voltage at unitary amplification ratio | ±10 V |
| Programmable amplification ratios | 1, 10, 100, 1000 |
| Input impedance | 100 kOhm |
| ANALOG OUTPUT (DAC) | |
| Number of analog outputs | 1 |
| Frequency range of the generated sinusoidal signal | 0,03… 20 000 Hz |
| Output impedance | 50 Ohm |
| Max. output current | 20 mA |
| DAC digit number | 24 |
| Max. output voltage value | ±10 V |
| DIGITAL INPUT/OUTPUT | |
| Digital input | 8 bit |
| Digital output | 8 bit |
| Logic type of digital input/output | TTL |
| METROLOGICAL SPECIFICATIONS | |
| ANALOG INPUT (ADC) | |
| Dynamic range | 110 dB |
| Band-pass channels non-identity | 0,1 % |
| Cross-channel phase difference | 1° per 10 kHz |
| Band-pass intrinsic noise level at the maximal amplification ratio applied to the input | 1 µV |
| ANALOG OUTPUT (DAC) | |
| Admissible relative error limit of the frequency set-point for the range of 0…20 000 Hz | ±0,1 % |
| Admissible relative error limit of the frequency set-point for the range of 0,03…10 Hz | ±10 % |
| Error limit of the set-point for output DC and AC | ±(0,2 % + 2 mV) |
| Harmonic coefficient of the generated sinusoidal signal | 0,1 % |
| OPERATIONAL SPECIFICATIONS | |
| Dimensions | 280 × 200 × 35 mm |
| Weight | 1 kg |
| Type of supported transducers | ICP (IEPE), DeltaTron, ISOTRON |
| Possibility of synchronization with other FFT Spectrum analyzers | yes |
| Non-volatile memory volume (flash drive)* | up to 32 Gb |
| Sampling frequency of data recording to the flash drive by a channel* | 50 kHz |
| Time of data recording to the flash drive by all the channels at the maximal sampling frequency* | 10,8 hours |
| Baud rate via HighSpeed USB 2.0 | 480 Mbps |
| Baud rate via Ethernet | 100 Mbps |
