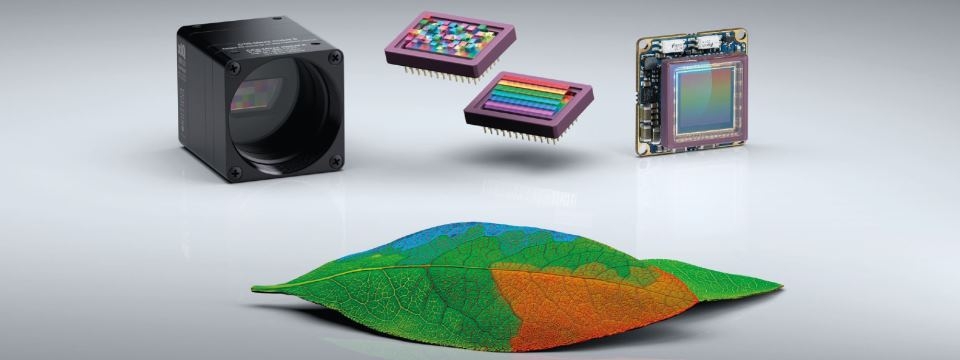

XIMEA xiSpec系列微型高光谱相机MQ022HG-IM-SM4X4-VIS3
Snapshot Mosaic model
16个谱带
光谱范围460-600 nm
空间分辨率：约512×272像素
带通滤波器类型：内部
最小和最轻的高光谱相机：26 x 26 x 31毫米，32克
1.6瓦和整体SWAP是嵌入式视觉系统的理想选择
每个相机都经过光谱校准
USB3视觉兼容-速度170数据立方体/秒
PCIe接口版本-速度为340个数据立方体/秒
XIMEA xiSpec系列微型高光谱相机主要应用：精准农业、遥感、法医学、防伪、废物回收、DNA测序仪/流式细胞仪、医学成像（癌症细胞检测）、内窥镜、荧光、光致发光、眼科、肤色/组织分析、材料和生命科学显微镜、陆地/海洋地球观测、太空探索、天文学、环境监测、安全、，光谱仪器、光学分拣、制药、食品检验（质量分级）、缺陷检测、无人机
微型高光谱相机MQ022HG-IM-SM4X4-VIS3技术参数： | |
| 型号 | MQ022HG-IM-SM4X4-VIS3 |
| 分辨率 | Original: 2048 × 1088 Spatial: 512 × 272 |
| 帧速率 | up to 170 cubes/sec |
| 传感器型号 | IMEC CMV2K-SSM4X4-VIS |
| 传感器型 | CMOS, Hyperspectral filters added at wafer-level |
| 传感器尺寸 | 2/3″ |
| 传感器有效面积 | 11.27 × 6 mm (Diagonal 12.8 mm) |
| 光谱范围 | 460-600 nm |
| 光谱波段 | 16 Spectral Bands |
| 读数方法 | 线性扫描 |
| 像素大小 | 5.5 µm |
| 数字化 | 8, 10 bit RAW pixel data |
| 数据接口 | USB 3.1 Gen1 or PCI Express (xiX camera model) |
| 动态范围 | 60 dB |
| 全井产能 | 13 500 e- |
| 曝光范围 | 16.2µs to 1s |
| I/O Ports | GPIO IN, OUT |
| 功耗 | 1.6 Watt |
| 透镜支架 | C or CS Mount |
| 重量 | 32 grams |
| 尺寸 WxHxD | 26 x 26 x 31 mm |
| 工作温度 | 0 – 50 °C |
Ximea xiSpec系列微型高光谱相机主要型号：
| Model | Sensor Type | Spectral range [nm] | Spectral Bands | Scans/Cubes per sec | Spatial resolution |
|---|---|---|---|---|---|
| MQ022HG-IM-LS150-VN2 | Linescan | 470 – 900 | 150 | up to 850 lines/sec | 2048 x 5 1) |
| MQ022HG-IM-SM4X4-VIS3 | Snapshot Mosaic | 460 – 600 | 16 | up to 170 cubes/sec | 512 x 272 (4×4) 2) |
| MQ022HG-IM-SM4X4-RN2 | Snapshot Mosaic | 600 – 860 | 15 | up to 170 cubes/sec | 512 x 272 (4×4) 2) |
| MQ022HG-IM-SM5X5-NIR2 | Snapshot Mosaic | 665 – 960 | 24 | up to 170 cubes/sec | 409 x 217 (5×5) 2) |
