荷兰,Xensor,XEN-5320-ALU-USB,智能气体传感器,用于工业分析二元气体混合物,XEN-5320 是一款智能气体传感器，广泛应用于工业中分析二元气体混合物的场景。该传感器基于热导率传感器 XEN-3880，通过测量周围气体的热导率来进行气体分析。应用包括氢气和氦气实验、气体喷射和羽流中的气体扩散率检测以及二元气体成分测量。
特点
- 对二元和准二元混合气体的长期稳定分析
- 快速响应和数据更新速率
- 高灵敏度和分辨率
- 长使用寿命和低维护
- 具有流量效应补偿设计
- 温度和湿度修正输出
- 允许用户进行零点和增益校准
- 用户可配置输出校准曲线
- 支持 LabView 读取和编程软件
- 支持 USB、CAN 或模拟输出读取
- 符合 RoHS 标准
- 通过 CE 和 FCC 认证
性能
初步规格：23°C，101 kPa，50% RH
应用
- 医疗、研发和工业环境中的氢气、氦气、氮气和甲烷气体混合物监测和泄漏检测。
工作原理
XEN-5320 通过测量微机械加热元件的温度升高来确定气体成分。对于每种二元气体混合物，温度升高与加热功率的比值依赖于混合比例。为了提高准确性，还会对环境温度和湿度进行修正。偏置、测量和修正通过 Xensor 设计的 ASIC 完成，该 ASIC 利用 XENTCG3880 热导率传感器和温湿度传感器的输出。
应用
- 医疗、研发和工业环境中氢气、氦气、氮气和甲烷气体混合物的监测和泄漏检测。
工作原理
XEN-5320 通过测量微机械加热元件的温度升高来确定气体成分。对于每种二元气体混合物，温度升高与加热功率的比值依赖于混合比例。为了提高准确性，还会对环境温度和湿度进行修正。偏置、测量和修正通过 Xensor 设计的 ASIC 完成，该 ASIC 利用 XENTCG3880 热导率传感器和温湿度传感器的输出。
一般性能
- 氢气的灵敏度
- 氦气的灵敏度
- 二氧化碳的灵敏度
- 氢气和氦气的短期漂移
- 长期零点漂移
- 测量范围（模拟输出）
- 操作速度
规格
- 氢气：-2 %/%
- 氦气：-1 %/%
- 二氧化碳：+0.3 %/%
- 短期漂移：1%FS
- 灵敏度：< 100 ppm
- 长期漂移：0.2 %/年
- 测量范围：100 ppm – 100%
- 输出：0.5 V 至 2.5 V
启动时间：
- 系统启动时间：< 0.3 秒
- 响应时间（t90）：< 1 秒
- 恢复时间（t63）：< 1 秒
- 相对湿度传感器数据更新速率：8 秒
- 数据更新速率：3.3 Hz
- LabView 软件读取速率：40 Hz 同时读取
- 最多支持 100 台设备同时读取
热导率传感器
该热导率传感器是非选择性的，即当存在任何热导率不同于空气的气体时，都会输出信号。尤其是在空气或氮气中测量氢气或氦气时尤其具有吸引力，因为氢气和氦气的热导率与空气和氮气有显著不同。
校准

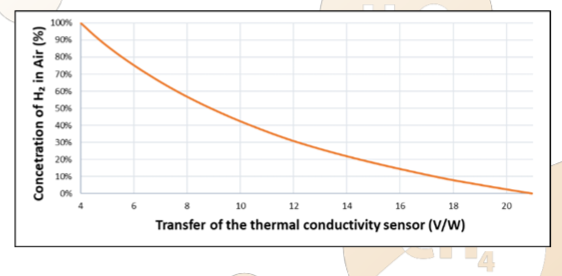

XEN-5320 提供零点和增益校准的功能。这将使得校准曲线的起始点和终点位于正确的值，最小化误差。此外，用户还可以为特定的气体混合物捕捉自定义的校准曲线并上传到设备中。
图纸
