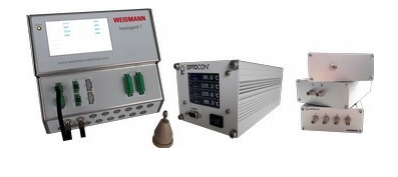

光纤温度计 Insulogix®T2

光纤温度计 Insulogix®T2关键特性

●易于集成多达16个通道

●坚固耐用，使用方便

●占地面积小

●测量范围- 200°C至+ 300°C

●可能的标准偏差*±1k

●USB/RS232/RS485 Modbus RTU接口

●模拟输出(0-10 V或4-20 mA)

●4个继电器

光纤温度计 Insulogix®T2应用领域

●超高压/特高压直流变压器

●电力变压器

●配电变压器

●反应堆、发电机

●负载分接开关

●开关设备

●公共汽车站

电力变压器经常在过载情况下首当其冲。如果没有适当的控制和保护，它们是最容易受到损害的。

Weidmann InsuLogix®T设计用于实时测量变压器绕组热点。免漂移、免重新校准和免维护的InsuLogix®T允许在正常和紧急情况下优化变压器的安全负载能力。

温度测量基于安装在200µm全硅光纤上的砷化镓晶体传感器。探头由带有聚四氟乙烯护套的玻璃纤维组成，该护套也由聚四氟乙烯螺旋缠绕保护。

该传感器具有弹性结构，具有完全抗EMI和RFI环境的介电电阻材料。这种光缆是专门为永久安装在液浸式变压器中而设计的。

与传统的响应时间滞后数小时的顶部油温测量不同，光学提供直接，实时准确的变压器绕组温度测量，适用于动态负载控制或作为校准热模型的宝贵输入。

●2至16个测量通道的选择;

●监察功能

●一个系统故障继电器

●一个探头误差继电器

●两个温度阈值继电器

●可在出厂配置4-20mA或0- 10v直流模拟输出

●无漂移，无需重新校准，光源在变压器的使用寿命内不改变

●MODBUS通信协议RTU或TCP

●可提供Weidmann SmartSpacer®

根据测量环境的不同，几种传感器设计具有不同的光纤管和传感器尖端的坚固性(参见特定的传感器数据表)。

可提供定制的传感器设计，以供查询。

根据要求，可根据ISO 17025提供回溯。

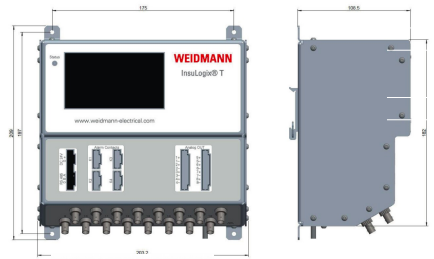

尺寸

光纤温度计 Insulogix®T2技术规格

频道数量：4 8 12 16

二氧化硅光纤芯：200um

光纤连接器：ST

纤维防护服：PTFE护套, PTFE 螺旋包裹

测量范围：-40至200°C

精度：* < +/- 1 K

分辨率：0.1 K

频道测量时间：250毫秒

工作温度：-20 ~ 60℃

储存温度：-20 ~ 70°C

光源寿命：变压器的寿命

湿度：95% RH无冷凝

通讯端口：工厂配置:

●USB, RS232，以太网

(Modbus TCP)，最多支持8个通道设备

●RS485 (Modbus RTU)，最多支持16路设备

模拟输出：4-20 mA或0-10 VDC，可在工厂配置

继电器：2用于温度阈值

系统故障继电器：专用于仪表的系统故障继电器和一个用于探头操作的继电器

系统状态指示灯：LED

数据记录：8GB microsd卡或其他接口

自动诊断：光电平，信号电平

电源：24vdc (40W)

仪表安装：DIN导轨或标准安装支架

质保：2年
