WaferPro 熔融石英硅片:实现尖端技术
作为高纯度熔融石英硅片的主要制造商,我们为众多先进行业的创新提供支持。从半导体光刻技术到天文光学,我们的晶圆可提供突破界限所需的精确性能。世界各地的客户以我们的材料为设计核心,创造出变革性的产品。
我们利用一丝不苟的制造技术生产具有卓越质量标准的熔融石英晶片。我们的晶圆具有出色的光传输率、化学电阻率、微污染物纯度、耐温性和尺寸稳定性。我们可以根据需要定制直径、厚度、平面或方向。

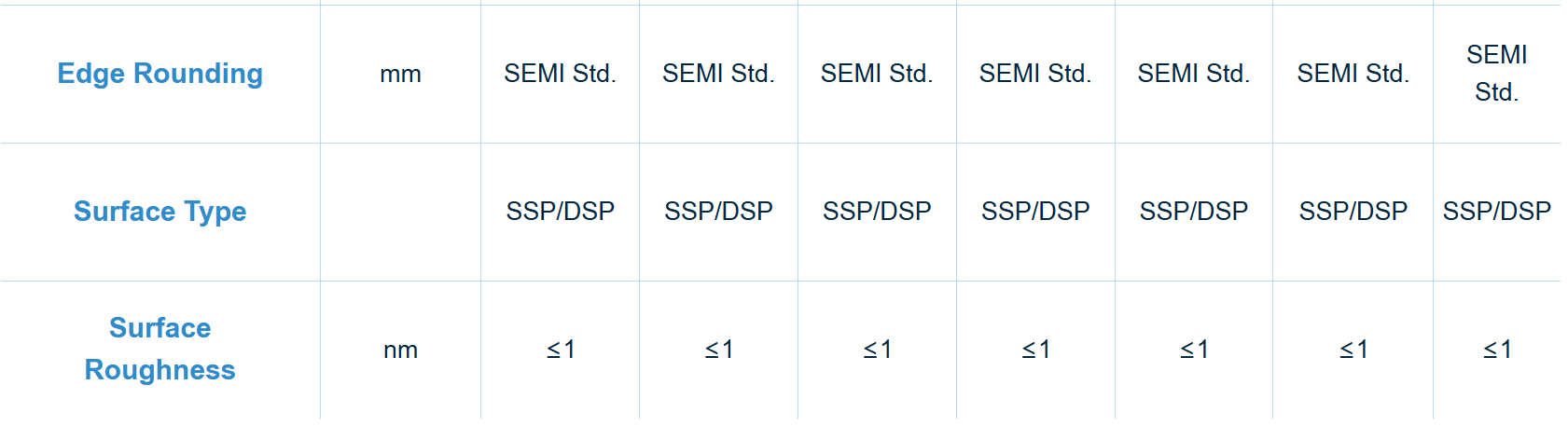

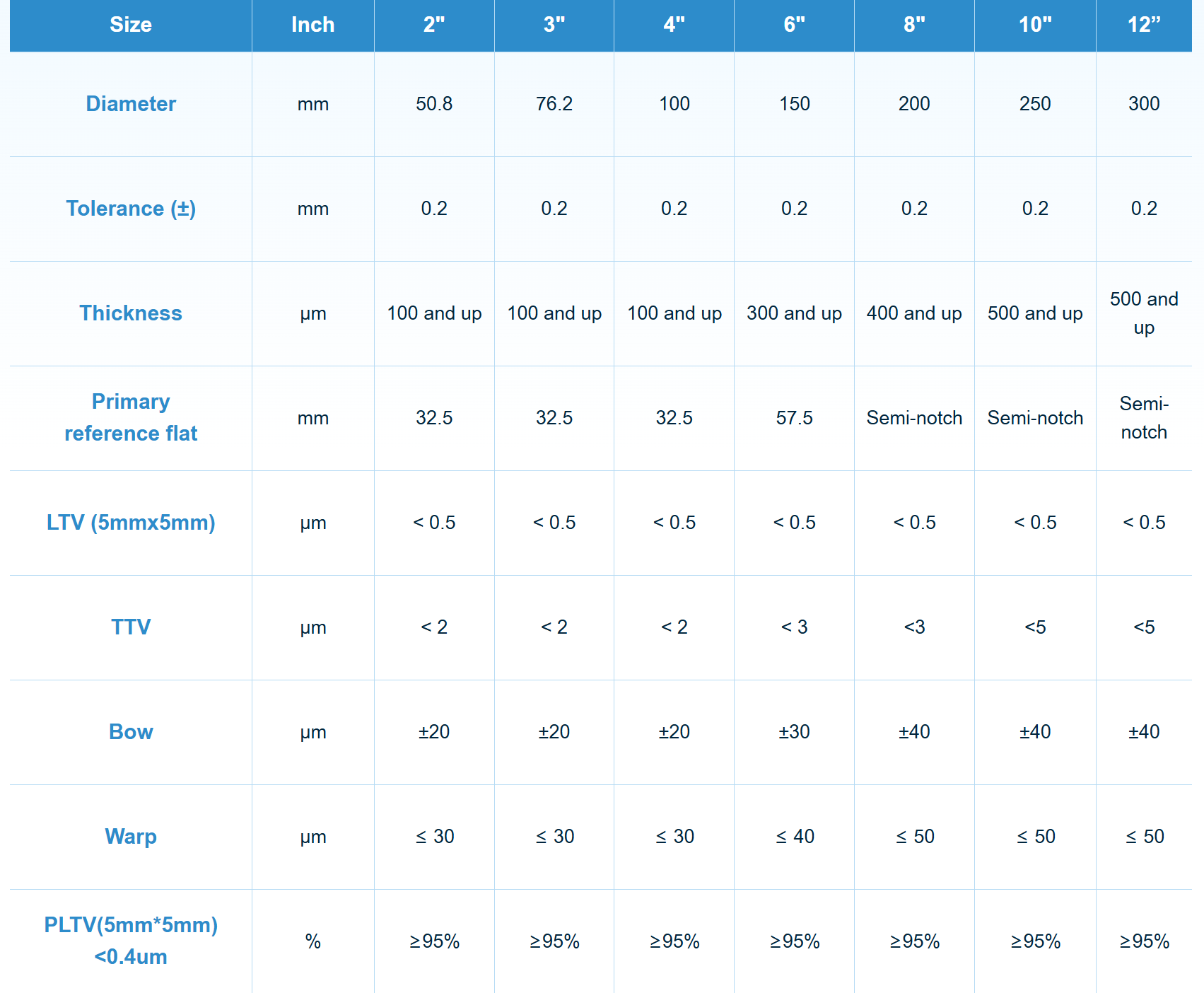

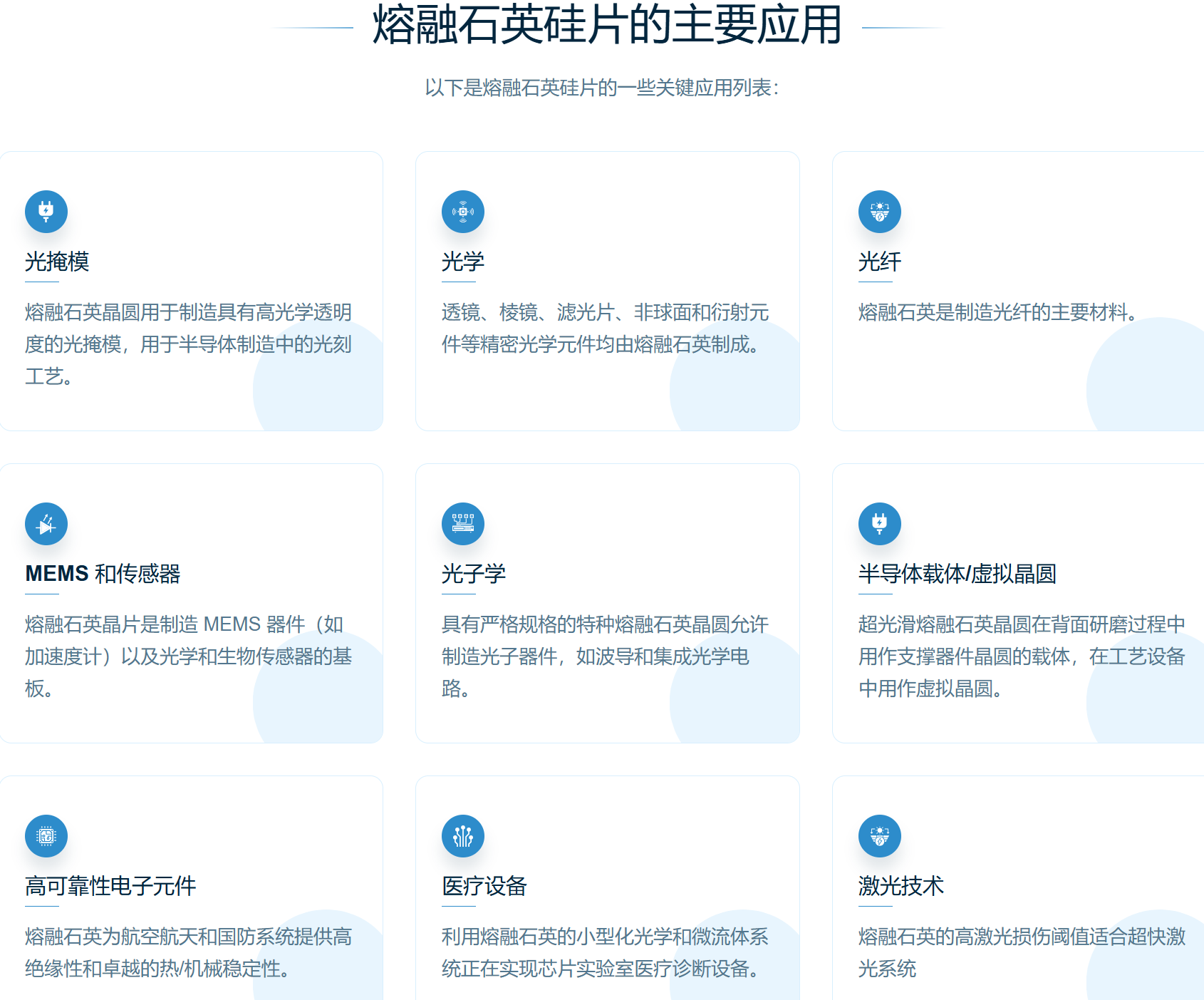

凭借十多年的熔融石英专业知识,我们的工艺工程专业知识转化为一批又一批的均匀性晶圆。我们欢迎有机会与研究人员合作,共同开发以下领域的前沿应用:
- 光刻 – 显微镜物镜、透镜
- MEMS – 微流体、生物微电子的衬底
- 光电子学 – 平面波导电路
- 传感器 – Lab-on-Chip 设备、光谱学
- 天文学 – 望远镜、校准工件
- 光学系统 – 窗口、棱镜、滤光片
- 计量 – 平面、粗糙度标准
- 激光技术 – 板坯、棒材、管材
下一代技术的基础从这里开始。探索我们的熔融石英硅片如何为您自己的高级设计提供支持。我们的团队邀请讨论您的特定应用需求。了解为什么行业领导者依赖我们的卓越材料科学与工程。
熔融石英硅片的类型
WaferPro 提供由以下衬底材料制成的高品质熔融石英玻璃晶圆。
紫外线级熔融石英 – JGS1
紫外级熔融石英晶圆在紫外光谱范围内具有高透明度。可见光和紫外光的透射率约为 90%,因此只有反射损失和 220 至 150 nm 之间的下降至 0%。在红外范围内,相当的高 OH 浓度通常为 1000 ppm,这会导致波长> 1.2 μm 的吸收带。
光学级熔融石英 – JGS2
与 JGS1 晶圆相比,成本低得多的 JGS2 晶圆的透射范围向更长的波长转移。在这种情况下,紫外线吸收从大约 270 nm 波长以下开始,而在 VIS 和 IR 中,由于 OH 浓度较低(典型值为 < 300 ppm),透射率约为 90% 至约 2 μm 波长。
全光谱熔融石英 – JGS3
这些威化饼比其他威化饼相对昂贵。这些晶圆的 OH 含量非常低(典型值为 < 10 ppm),在大约 200 nm – 3 μm 的宽光谱范围内显示出 > 80% 的高透明度,在 250 – 2.5 μm 的波长范围内显示出大约 90% 的高透明度。
