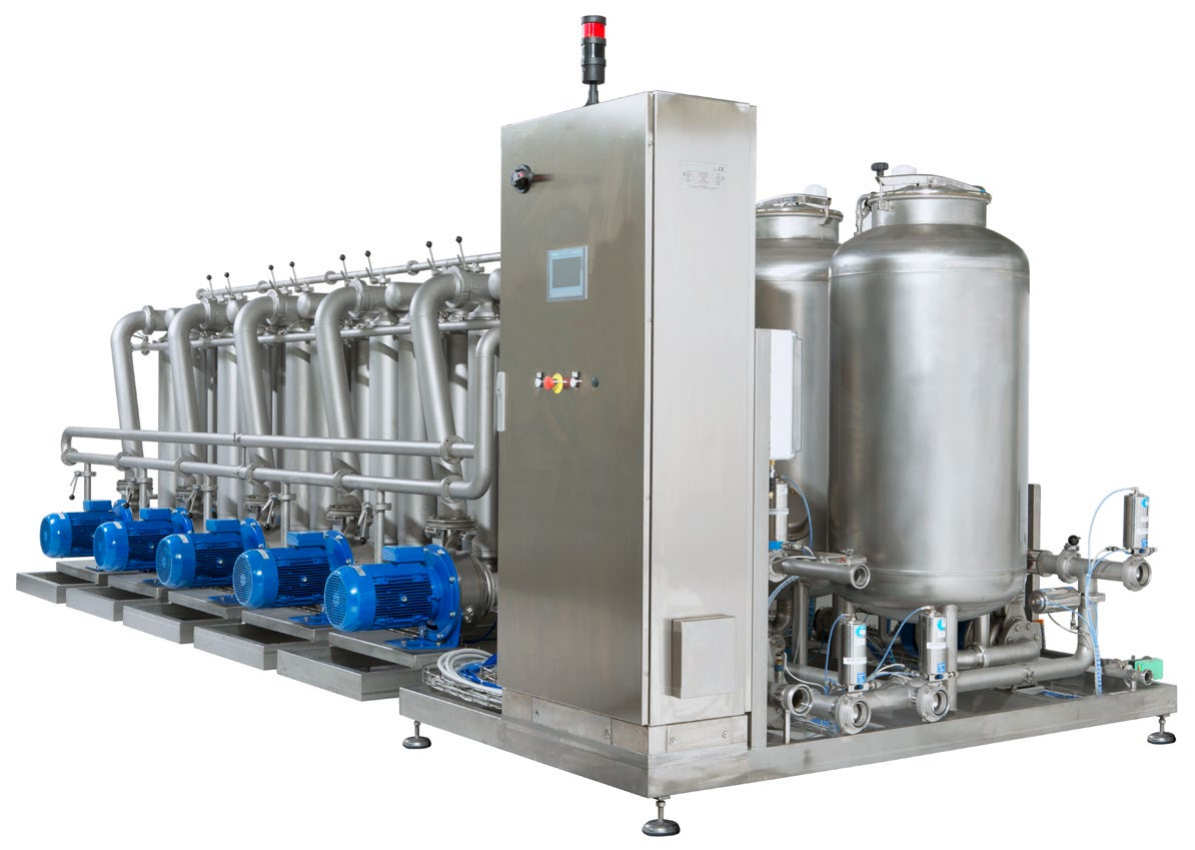

自动横流过滤器TMF-I
自动模块化版本，配有固定支撑的框架。
该版本由一个中央单元和1至7个过滤单元组成，每个单元配有12个膜。
- TMF-12-I预设可在后期添加一个额外的过滤单元（TMF-24-I）。
- TMF-36-I预设可在后期添加一个附加过滤单元（TMF-48-I）。
中央单元包括：
- 浓缩物储存罐/CIP溶液罐
- 反洗罐及泵
- 由变频器控制的离心进料泵及双自动不锈钢预过滤器
- 压力传感器、自动控制阀、浊度计
- 磁性流量计
- 不锈钢电气面板，IP65防护，带PLC自动管理所有阶段
- 彩色触摸屏用于设置数据和监控参数与警报
- 路由器用于远程协助
- 化学品（碱、酸、过氧化物）的气动加药系统
- 热水/冷水自动混合系统
过滤模块包括：
- 1个循环离心泵
- 12个聚醚砜毛细管膜
该系统可自动管理填充、过滤、排空、冲洗和清洗操作。标准电压为400/3/50 Hz。
技术数据 / Nominal technical data
| 参数 | TMF 12-I | TMF 24-I | TMF 36-I | TMF 48-I | TMF 60-I | TMF 72-I | TMF 84-I |
|---|---|---|---|---|---|---|---|
| 最大过滤流量 (升/小时) | 10000 | 20000 | 29900 | 39900 | 50000 | 60000 | 70000 |
| 膜数量 (个) | 12 | 24 | 36 | 48 | 60 | 72 | 84 |
| 总过滤面积 (平方米) | 120 | 240 | 360 | 480 | 600 | 720 | 840 |
| 毛细管内径 (毫米) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| 材料 | 聚醚砜 | 聚醚砜 | 聚醚砜 | 聚醚砜 | 聚醚砜 | 聚醚砜 | 聚醚砜 |
| 最大操作温度 (°C) | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| 最大功率需求 (千瓦) | 10.7 | 15.5 | 19 | 22.5 | 30 | 35.5 | 43 |
| 进料泵功率 (千瓦) | 3 | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 9 |
| 循环泵功率 (千瓦) | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 |
| 进出口连接 (直径) | DN 50-65 | DN 50-65 | DN 50-65 | DN 50-65 | DN 50-65 | DN 50-65 | DN 50-65 |
尺寸 / Dimensions
| 参数 | TMF 12-I | TMF 24-I | TMF 36-I | TMF 48-I | TMF 60-I | TMF 72-I | TMF 84-I |
|---|---|---|---|---|---|---|---|
| 长度 (毫米) | 2600 | 2600 | 2600 | 2600 | 2600 | 2600 | 2600 |
| 宽度 (毫米) | 2260 | 3020 | 3780 | 4540 | 5300 | 6060 | 6820 |
| 高度 (毫米) | 2370 | 2370 | 2370 | 2370 | 2370 | 2370 | 2370 |
| 空载重量 (千克) | 1380 | 2100 | 2820 | 3540 | 4260 | 4980 | 5700 |
配件 / Accessories
- 等压执行 / Isobaric execution
- 双进出口，配有自动阀门（罐管理）/ Double inlet – outlet with automatic valves (tank management)
- 自动自清洁预过滤器 / Self-cleaning prefilter
- 接触部件采用AISI 316不锈钢 / Contact parts in AISI 316 Stainless Steel
特征
VLS TMF 过滤器特别高效
- 模块化：从 12 到 84 个膜（过滤面积从 10 到 840 m2）
- 低能耗 （0,045 kW/m2）
- 膜的不对称结构：低压降、均匀过滤、产品应力低、流速高、易于清洁孔隙，可在高达 90°C/194°F 的温度下清洗
- PRS（压力释放系统）：机器不需要过滤后的葡萄酒进行反冲洗，无需对过滤后的葡萄酒进行再处理，减少对膜的压力
VLS TMF 膜专用于错流过滤
- 葡萄酒及其衍生物专用 PES 膜过滤器;适用于苹果酒、苹果汁和醋的过滤
- 毛细管膜：内径可达 1.5 mm
其他优势
- 自动浓缩物排放
- 储罐管理：一个接一个地过滤两种不同的产品，并在两次过滤运行之间设置漂洗或洗涤
- 用于膨润土在线计量的装置
- 自动自清洁预过滤器
- 元件隔离阀和阀门，用于从过程中排除回路
- 模块化系统易于扩展
- PC/智能手机远程控制
- 仍然含有酒精的残留物可以在酿酒厂进行估价
应用领域
- 红葡萄酒和白葡萄酒
- 果汁
- 苹果酒和醋
- 温度在 -5°C 至 55°C 之间，糖度高达 45° 白利糖度的其他饮料
