Air Gap monitoring (Rotor/Stator) VM™ Air Gap

VM™ AIR GAP

气隙监控(转子/定子)

VM空气间隙非接触式电容传感器

VM系列传感器是测量转子和定子之间距离的非接触式电容传感器。它们专门设计用于提供关于机器气隙的可靠和持续的信息。

一般规格

传感器

操作

• 测量类型：非接触式接近测量，电容技术

连接

• 内置电缆：同轴电缆或三轴电缆
• 连接器：
  • 同轴内置电缆：镀金SMA公头
  • 三轴内置电缆：镀金SMA公头及接地端子

环境

• 温度范围：0到125°C [32到257°F]
• 磁场抗扰度：可达2特斯拉（50或60 Hz）
• 灰尘和油污：薄膜无影响
• 湿度：高达95%，无冷凝

物理特性

• 传感器材料：非导电和半导电材料
• 内置电缆材料：FEP外套 / 特氟龙®绝缘

延长电缆

连接

• 电缆类型：三轴电缆
• 绝对最小长度：
  • H型电缆（20米）标称值减1米 [39.4英寸]
  • 其他电缆标称值减0.5米 [19.7英寸]
• 连接器：
  • 传感器端：镀金SMA母头及接地端子
  • 调节器端：镀金SMA公头及接地端子
• 最小弯曲半径：10厘米 [4英寸]

环境

• 温度范围：
  • S型电缆：0到75°C [32到167°F]
  • H型电缆：0到125°C [32到257°F]

物理特性

• 电缆材料：
  • S型电缆：PVC外套 / PE绝缘
  • H型电缆：FEP外套 / FEP绝缘

LIN™-300 调节器

电源要求

• 电压：24 Vdc ±15%
• 功耗：最大100 mA
• 保护：自动复位保险丝
• 预热时间：30分钟

连接

• 电源/输出：5针 M12 公头
• 传感器输入：镀金SMA母头及接地端子

环境

• 温度范围：
  • 工作温度：0到55°C [32到131°F]
  • 存储温度（测量链）：-25到70°C [-13到158°F]

物理特性

• 机身：镀镍铝
• 安装：4个#6 (M3.5) 螺钉插槽
• SMA最大扭矩：1.1 Nm [10 in-lb]
• 状态指示器：双色LED

测量链技术规格

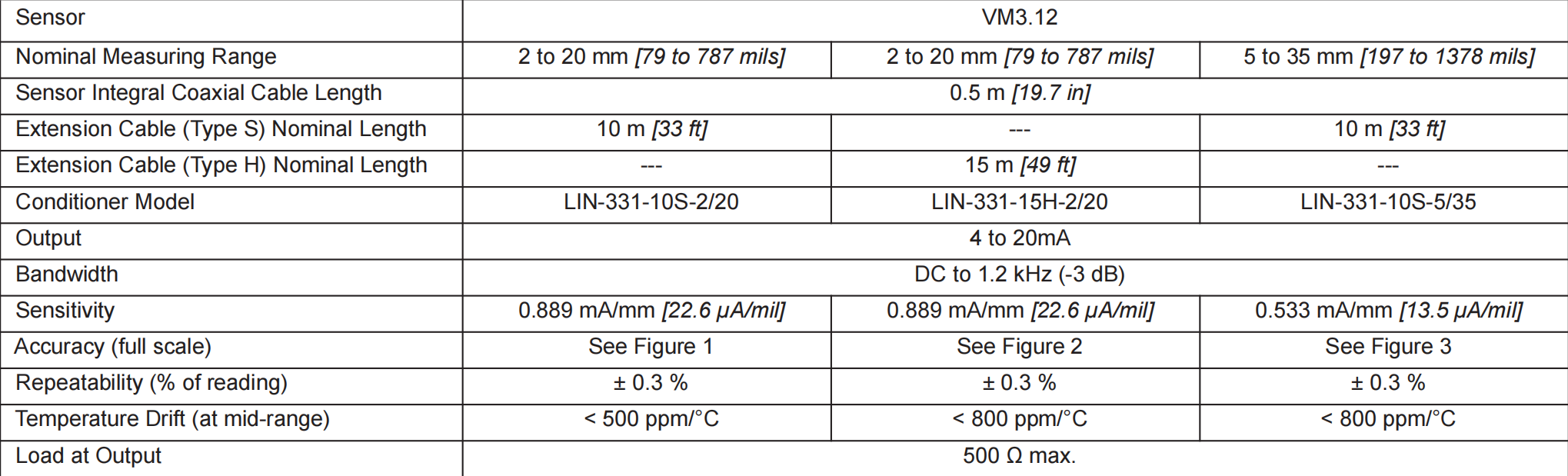

VM3.12 Air Gap Measuring Chains- VM3.12 空隙测量链

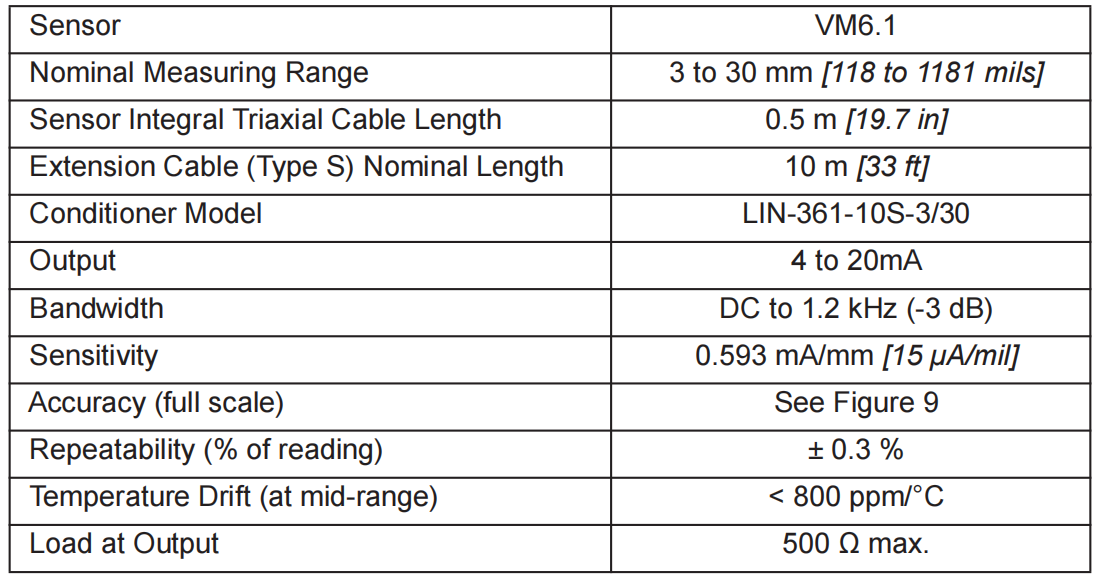

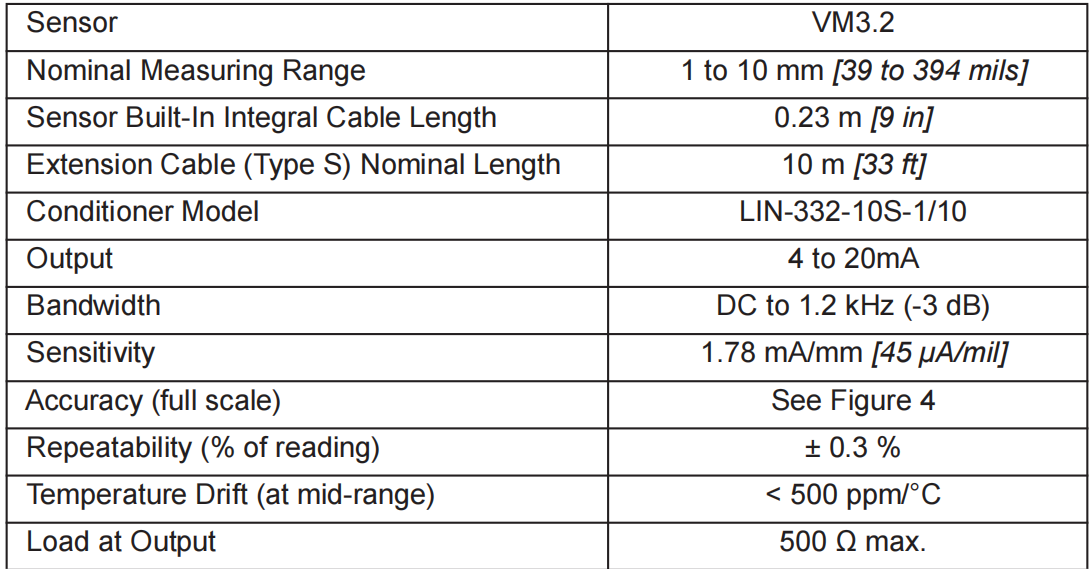

VM3.2 Air Gap Measuring Chain -VM3.2空隙测量链

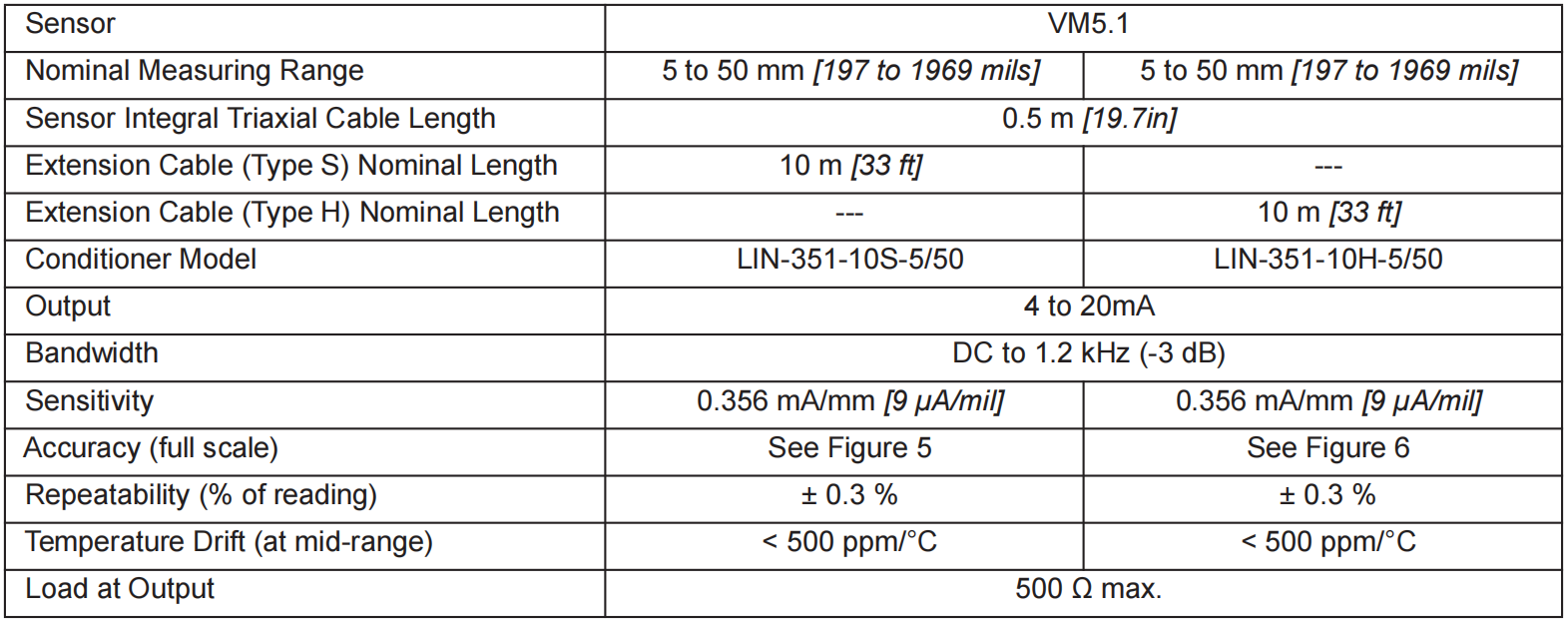

VM5.1 Air Gap Measuring Chains (5 to 50mm)  VM5.1空隙测量链

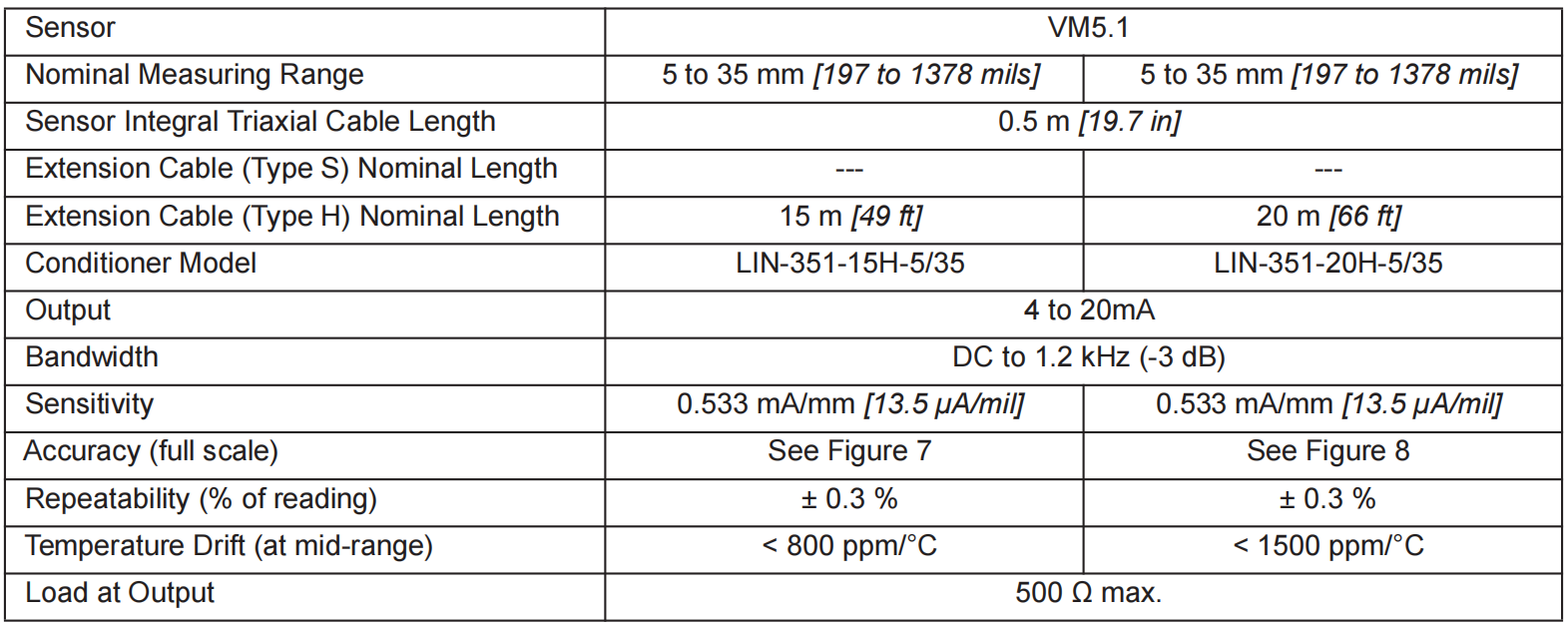

VM5.1 Air Gap Measuring Chains (5 to 35 mm)  -VM5.1 空隙测量链

VM6.1 Air Gap Measuring Chain  -VM6.1 空隙测量链
