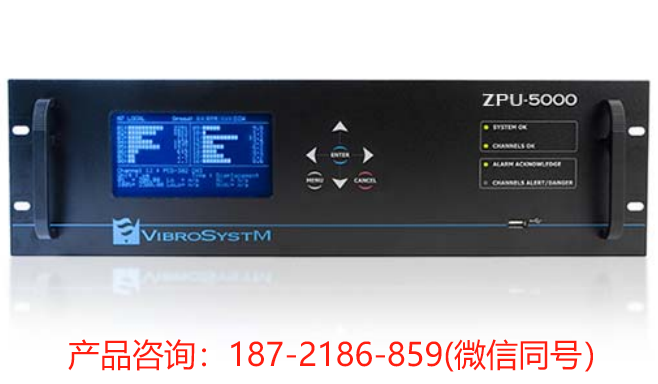

加拿大VIBROSYSTM ZPUTM-5000多通道处理仪器与监控保护单元
应用
ZOOM® 处理单元（ZPUTM-5000）用于对大型旋转机械进行全面的在线监控、实时分析、保护、报警管理和趋势分析，适用于以下设备：
- 汽轮发电机
- 水轮发电机
- 大型电动机
描述
ZOOM® 处理单元（ZPUTM-5000）同时监测大型旋转机械的多个参数。它在自动和测试模式下执行各种测量，处理数据，检查报警条件，并将数据传输到ZOOM控制器，通过ZOOM软件快速有效地进行机器状态的数据解读。
ZPU-5000能够通过同步每个转子极的旋转来采集所有参数数据，适用于凸极型机器，也可以为非凸极型机器使用外部采集触发器。它能够跟踪最多16个高速输入（包括压力、位移、振动等），从静止状态到过速状态，适用于所研究的机器。通过互联更多的ZPU单元，可以扩展监控范围和能力。
主要特点
- 最多16个高速输入
- 接受：4-20mA、0-5V、0-10V、±5V、±10V、-2/-18V
- 兼容ICP®传输模式
- 采样率：每通道10,000样本/秒
- 最多64个模拟输出
- 32个处理的原始输出（每个模拟输入两个）
- 电压和电流
- 32个趋势输出（每个模拟输入两个）
- 电压和电流
- 注：趋势输出也可以用来输出合并值（如Smax, ØSmax）
- 32个处理的原始输出（每个模拟输入两个）
- 连续独立的报警监控
- 每个输入有四个可配置的报警阈值（包括外部继电器驱动器）。
- 其他报警：
- 系统正常（外部继电器驱动器）
- 通道正常（外部继电器驱动器）
- 执行同步测量
- 从静止到过速的机器参数同步测量，支持自动和测试模式（包括签名、极性、采样、趋势和报警测量）

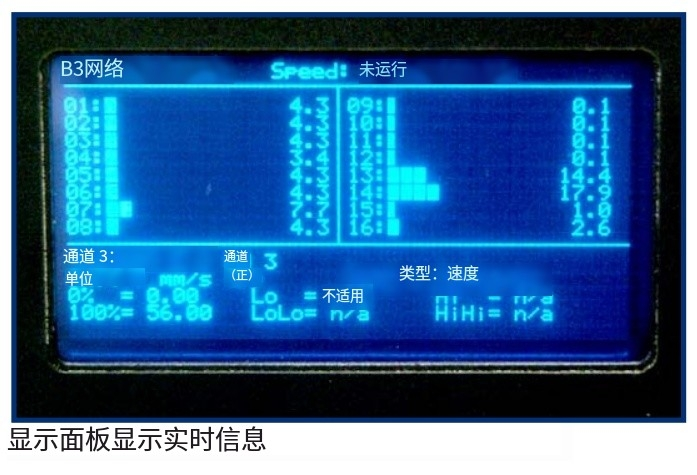

- 真空荧光显示（VFD）
- 提供直观的数据显示
- 3U高度，19英寸机架安装外壳
- 通信接口
- 1个通信端口，方便连接VibroSystM ThermaWatch® 定子和Modbus产品
- 1个以太网端口 10/100 Base T
- 2个USB端口
