加拿大VIBROSYSTM MFM™-100磁通量测量链
一般规格

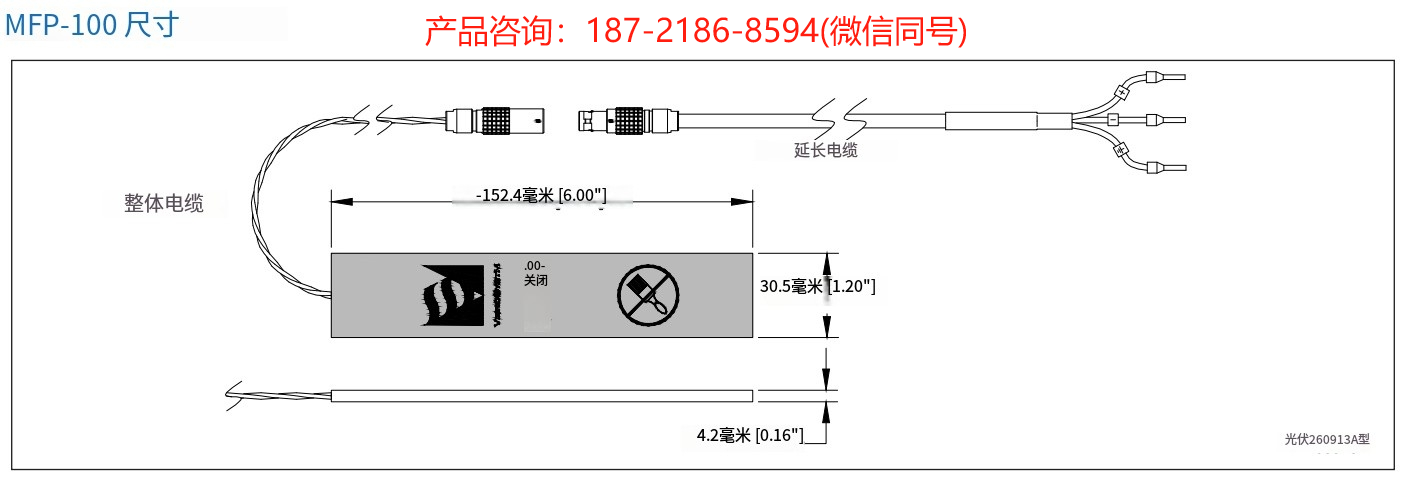

MFP-100传感器
运行参数
- 输出：磁通量转换为电压
- 互换性：< 1% 满量程范围（F.S.R.）
- 短路保护：内置
连接
- 内置电缆：
- 类型：非屏蔽双绞线
- 接头：母接头，卡扣式
环境性能
- 工作温度范围：0 至 125°C（32 至 257°F）
物理特性
- 传感器材料：玻璃增强环氧树脂与半导体材料
- 内置电缆长度：50 cm（19.7 英寸）
- 外护套材料：辐照聚烯烃
- 直径：3 mm（118 密耳）
延长电缆
连接
- 类型：屏蔽双轴电缆
- 接头：
- 传感器侧：公接头，卡扣式
- 调节器侧：裸线带护套
物理特性
- 可用长度：10 米和 20 米（33 英尺和 66 英尺）
- 外护套材料：FEP
- 直径：5 mm（197 密耳）
环境性能
- 工作温度范围：0 至 125°C（32 至 257°F）

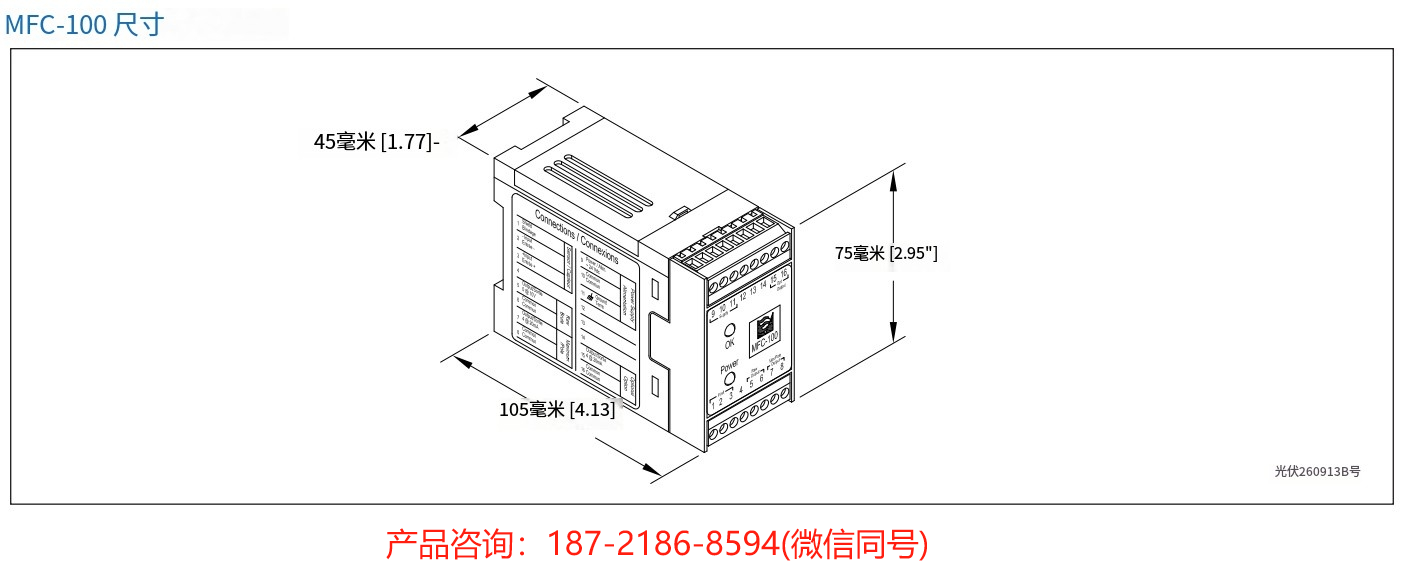

MFC-100信号调节器
运行参数
- 输入：兼容 MFP-100 传感器
- 磁通密度输出范围：最高 ±2 特斯拉
- 工作频率：2 至 60 Hz（无衰减）
- 输出：
- 原始磁通密度：±5 V
- 最大磁通密度：4 至 20 mA（每极）
- 灵敏度：
- 原始磁通密度：2.5 V/特斯拉
- 最大磁通密度：8 mA/特斯拉
- 精度：± 1% 满量程范围（F.S.R.）
- 线性度：± 0.5% 满量程范围（F.S.R.）
- 重复性：± 0.05% 满量程范围（F.S.R.）
- 最小检测阈值：0.03 特斯拉
- 温度漂移：< 500 ppm/°C
电源要求
- 电压：24 Vdc ±10%
- 功耗：2.4 W
连接
- 类型：螺钉端子
- 最大电缆长度：
- 电压输出：100 米（328 英尺）
- 电流输出：300 米（984 英尺）
环境性能
- 工作温度范围：0 至 55°C（32 至 131°F）
- 存储温度范围（测量链）：-25 至 70°C（-13 至 158°F）
物理特性
- 模块材料：ABS
- 安装类型：35 mm DIN 导轨
