SpikeSafe信号源测量单元

什么是源测量单元（SMU）

源测量单元是一种精密电子仪器，它将电源和测量功能集成在同一个设备中。它可以同时向被测设备提供电流，并精确地检测其产生的电响应。源测量单元的应用非常广泛，常用于半导体器件测试、材料研究以及元件特性分析等领域。使用该设备，用户可以轻松地进行电流-电压特性测试、漏电测试以及器件可靠性分析等操作，而且所需的准备工作也极为简单。通过使用Vektrex品牌的源测量单元，能够提升测量的精确度和准确性，确保结果的重复性，同时还能降低测试成本。

精确且可重复的测量结果

SpikeSafe信号源测量单元经过优化，能够实现高精度、可重复的测量结果，因此非常适合在世界各地的实验室和生产环境中使用。开发这项技术的Vektrex公司还设计了配套的控制面板软件，该软件拥有用户友好的界面，便于操作人员使用。

哪种源测量单元更适合

Vektrex公司的电流测量仪器适用于多种产品和应用场景，其产品系列涵盖了从低电流到高电流的各种测量需求。

标准源测量单位

可用型号：50毫安、500毫安、4安、5安、10安

低电流型号（50毫安和500毫安）非常适合用于对设备性能要求较高的研究领域，比如微LED的研究。而中电流型号（4安和5安）以及高电流型号（10安）则更适用于需要大功率电力的应用场景，比如工业测试领域。

• 0%到100%的占空比
• 这些型号支持直流供电模式，同时也能适应长脉冲和短脉冲的驱动方式。
• 兼容的电压范围可达400伏特。
• 适用于光电二极管应用的双数位显示器选项
• Vektrex控制面板软件具备可视化功能。
• 适用于生产应用的快速命令处理机制

高电流源测量单元

可用型号：10安、20安、40安、60安、80安

Vektrex公司推出的高电流源测量单元产品系列，其电流范围为10安培到80安培。这类产品专为那些对精度要求极高的应用而设计，适用于电力电子、材料科学以及工业设备测试等领域。在这些应用中，必须在高负载条件下保持精确的控制效果。

• 可以使用普通的电缆将大电流型号的器件并联起来，从而满足更高电流需求的应用场景。
• 连续功率转换意味着占空比为0%到100%。
• 所有工作模式均支持：直流/连续波模式以及脉冲/准连续波模式。
• 真正的差分式数字化仪
• 另外再配备一个数位转换器，以便用于光电二极管相关应用。

首选的SMU院校

SpikeSafe SMU的一个显著特点是其能够实现低至1微秒的极短脉冲宽度。这一特性对于降低诸如垂直腔面发射激光器、激光二极管等敏感半导体器件中的结温至关重要。

连续功率转换意味着更高的电压

Vektrex的独有连续功率转换技术使得单个SpikeSafe SMU能够为各种设备提供稳定的电能供应，且无需考虑工作周期的限制。这一特点在需要高功率输出的应用中尤为有用，因为SpikeSafe SMU可以工作在远高于标准脉冲式SMU所允许的10伏到60伏电压范围内。这种灵活性使得SpikeSafe SMU既适用于低功率应用，也适用于高功率应用，从而为研究人员和工程师们提供了极为实用的精密测试与分析工具。

通过短脉冲工作模式来缓解高温带来的不适

器件结点的发热会干扰测量结果，导致L-I曲线发生偏移，I-V曲线也会发生变化。而使用Vektrex公司的快速脉冲式信号发生器，就可以在热量积累之前完成测量，从而准确获得器件的真实特性。

测试那些你无法看到的东西

随着越来越多高功率密度的LED和激光器件进入市场，传统的测试设备已无法满足当前的工程与生产测试需求。现有的测试设备在功率、脉冲控制以及测量能力方面存在不足，因此无法胜任对这类新型器件的测试任务。

SpikeSafe® SMU精密脉冲源测量单元填补了这一空白：它能够实现从数百秒到1微秒范围内的精确脉冲生成，并且还能保持稳定的输出功率。SpikeSafe SMU结合了LED和激光测试所需的快速响应速度与高功率输出能力，同时还具备集成式的高速数字测量功能。现在，您就可以准确地测试那些以前无法检测的内容，从而发现那些因功率不足而无法观察到的现象——而且其重复性也非常出色。

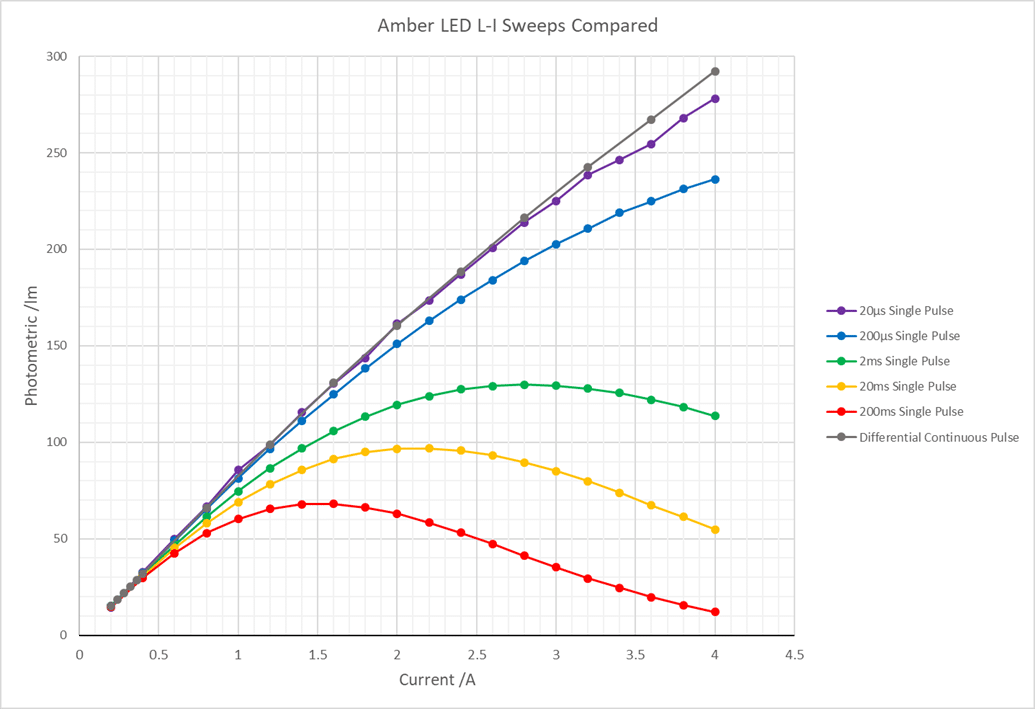

琥珀色LED指示灯的亮灭情况，直观显示了测量过程中结温上升所带来的影响。

介绍使用Vektrex PSMU进行的“疯狂稳定”测量方法

Vektrex PSMU能够提供更为精确、高效且可重复的测量所需的电力支持。

从亚微秒到低微秒级的上升/下降时间、可编程的负载调节功能以及实时脉冲宽度校正机制，共同确保了被测器件在测试过程中产生的热量更少，且加热效果更加均匀。这样一来，测量结果的稳定性达到了无与伦比的水平——有评估人员称其稳定性“高得惊人”。
