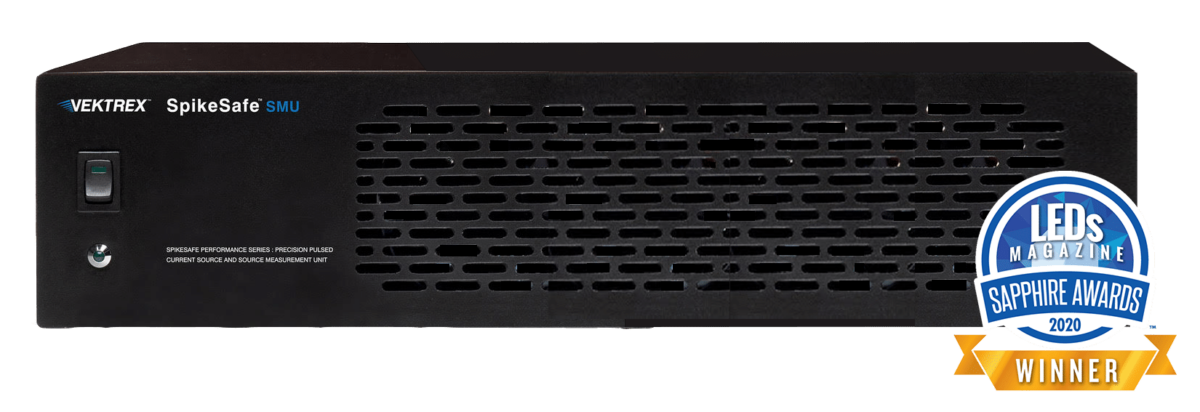

美国Vektrex Electronic Systems 60A SpikeSafe 源头测量单元

60A SpikeSafe 源测量单元能够提供微秒级的上升和下降时间的输出脉冲——这对于精确的激光雷达、VCSEL、LED 光度测量和电气测量至关重要。该电流源提供精确的直流、连续脉冲和单脉冲电流。精密硬件控制的定时系统支持从10微秒到15000秒的脉冲宽度。硬件触发确保测量的重复性。连续功率转换技术意味着没有工作周期或脉冲宽度的限制。

除了强大的电流能力外，SpikeSafe SMU 还配备了低噪声、真实差分数字化器，专为元件测试优化。该数字化器可采样设备Vf频率为500kps。脉冲操作期间出现毫伏电压变化很容易。这种灵敏度支持最精确的IES LM-85和CIE 225测量。其他依赖单端电路的仪器则存在高共模噪声，使得准确测量变得困难甚至不可能。

被测试的设备在加速阶段会有轻柔的开机保护，运行时则有SpikeSafe负载保护。SpikeSafe 负载保护持续监测电压和电流模式，并在检测到设备异常时立即关闭驱动电流。

该电流源的显著规格如下：低程输出电流精度为0.2%+8mA。高范围输出电流精度为0.3%+24mA。脉宽范围为10微秒至15000秒，脉宽精度为1.3微秒。脉冲上升/下降时间为3微秒-5微秒，典型脉宽抖动为30纳秒。

该型号通过内置电源提供500W的总输出功率。为了更灵活，建议使用辅助电源。

60A源脉冲形状

精密脉冲是最佳实践测量的关键。60A SpikeSafe 源测量单元提供可编程脉宽灵活性。它能够实现长脉冲宽度（毫秒到秒）和短脉冲宽度（100美方脉冲宽度及更快）。脉冲宽度精度为2.3微秒，脉冲升降时间为3微秒到7微秒。爬坡时间可调节范围为1000V/s，400A/s，10V/s，400mA/s。可编程负载调谐会调整60A SpikeSafe源测单位电流调节器的响应，以补偿负载状况、电缆阻抗和长度。
