一个脉冲高电流SMU。

专为功率、测量精度和重复性而设计。

Vektrex的高电流SMU为被测设备提供宽范围的输出电流。集成式数字化器提供精确的电压测量能力，确保准确的表征和分析。这种单一仪器具有广泛应用，能够提供可靠且准确的脉冲电流，最高可达60A，同时测量电压可达400V。精确脉冲、低微秒级上升时间、低抖动触发和集成数字化器，使高功率LED和激光测试更准确且可重复。

使用高电流SMU进行短脉冲测试

高电流SMU（源测量单元）提供精确且可重复的短脉冲，提升微秒级，实现更高准确且可重复的高功率LED和激光测试。

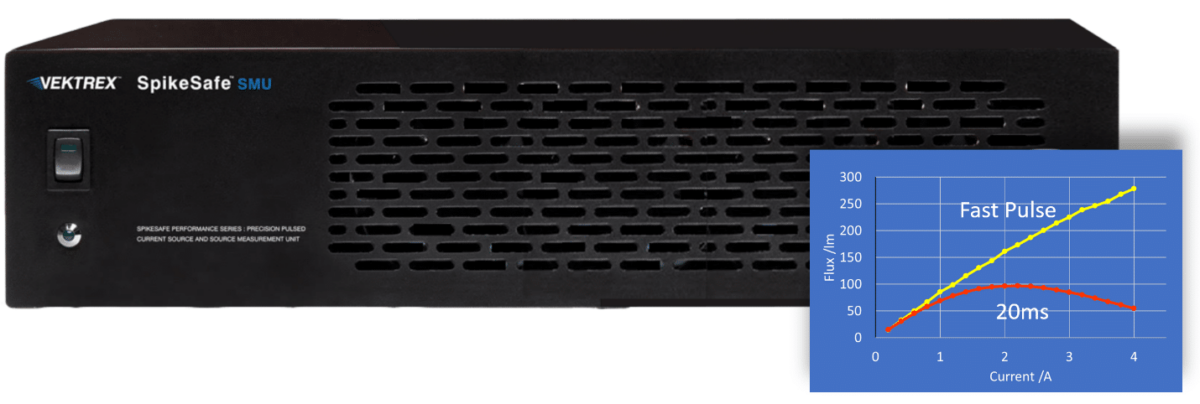

器件结加热会扭曲测量数据，导致L-I曲线下垂，I-V曲线发生变化。通过Vektrex的高速脉冲高电流SMU，温度无关的测量揭示了真实的器件特性。最小脉冲宽度低至10微秒可降低VCSEL、激光二极管及其他半导体器件的结温。建议使用短脉冲来准确生成IV曲线、LI曲线、LIV曲线和VI曲线。

你需要什么电流？

请使用下表选择适用于您申请的当前情况。

连续输出功率

连续功率转换通过数字方式从现有的交流或直流电源传输电力，为设备提供持续的输出功率。传输是连续的，不依赖像老一代SMU那样的电容。这意味着可以在直流或脉冲模式下测试，在低输出功率水平到高输出功率水平下使用短脉冲和长脉冲。

高电流SMU提供更准确、高效且可重复测量所需的功率。

发现你看不见的东西

随着越来越多高功率密度LED和激光设备的问世，传统光源测量单元可测试的与当前工程和生产需求之间存在差距。功率、脉冲和测量需求限制了前一代源测量单位的使用。

高电流SMU通过结合LED和激光测试所需的速度和功率，以及集成的高速数字化测量，弥补了这一差距。现在你可以准确测试之前无法检测的内容，看到你无法察觉的部分——而且具有惊人的重复性。

“疯狂稳定”测量

一个疯狂且稳定的测量是完美且出乎意料的。极其稳定的测量可以让你看到以前没见过、也不可能看到的测量。极其稳定的测量允许发现。

Vektrex 高电流 SMU 具备亚微秒到低微秒级的升降时间、可编程负载调节以及实时脉冲宽度校正。这些因素合起来意味着被测设备受热较少，发热更均匀。结果是无与伦比的测量稳定性——一位贝塔站点评估者称其为“疯狂稳定”。

一次测量

一次性测量能加快生产速度。由于SMU电流高，测量的重复性和准确性都不一定需要平均。考试时间缩短。多余数据和数据处理减少。假失效被消除，提高了良率并降低了测试成本。

由于SMU测量电流高，测量的重复性和精度提升了此次生产测试的数据提升了10倍。

真正的差分数字化仪

Vektrex的SMU集成了先进的真差分数字化仪技术，实现了精确的Vf测量。数字化器和万用码表不同。使用数字化仪，其他测量技术存在的共模噪声大大减少，从而实现更准确的测量。例如，高电流SMU数字化仪可以测量微小的VF变化，比如高压器件中200uV的偏移。

下图显示了1毫秒脉冲的Vf测量值。注意橙色走线显示的是使用Vektrex高电流SMU数字化仪进行的Vf测量。蓝色走线是通过万用码数计算生成的。

Vektrex的SMU采用先进的真差分数字化技术，实现测量标准所需的时间对齐测量。

高电流SMU力感选择开关

力感选择开关提供集成的连接/断开和A/B开关功能。

对于高速生产环境至关重要，连接/断开功能是一个真正的隔离开关，能够快速断开测试设备的电源，省去控制步骤，加快测试速度。1毫秒的快速切换时间消除了不必要的延迟。

A/B开关功能允许次级仪器共享负载布线并切换输入输出。许多测试环境包含专用仪器，以支持低电流和反向电压测量。这些测量虽然重要，但仅占总测量的最低百分比。随着许多专用仪器的存在和使用，A/B开关功能简化了系统升级，在高电流SMU中更高电流、更快的脉冲和更优的测量非常重要。

Vektrex 开发的控制面板软件应用

Vektrex易于使用的控制面板软件应用，提供对高电流SMU及其他测试系统中常见仪器的交钥匙式控制。控制面板直观的测试工具和图形显示支持常见光电子测试，如IV曲线生成、LIV曲线、LI扫描、结温和热阻测量。通过Vektrex控制面板软件应用，可以轻松确定不稳定部件的电气特性。控制面板结合高电流SMU为终端用户应用中的设备使用进行验证和文档提供了灵活性。

高电流SMU软件资源

标准SCPI命令协议用于远程通信。Vektrex 提供了文档和工具，使我们的 SMU 集成到测试系统变得轻松。

Python API 包含了 Vektrex 高电流 SMU 的所有模式和核心函数。此外，还有一些常见的测量应用示例，如I-V扫描、结温度测量及其他测量。
