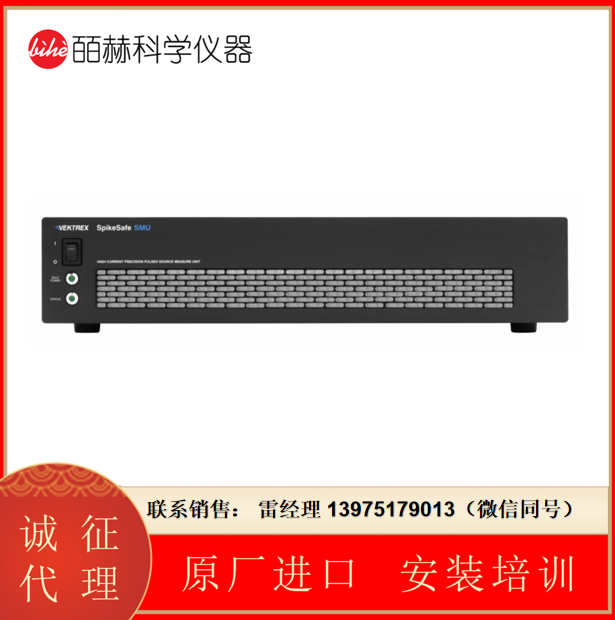

Vektrex电流源20A SpikeSafe源测量单元SMU
该 20A SpikeSafe SMU 可提供 高精度直流（DC）、连续脉冲和单脉冲电流，并具有优异的脉冲保真度。
主要特点：
- 输出脉冲具有快速上升和下降时间，保证 LED、LIDAR 和 VCSEL 的光学及电学测量精确且可重复
- 高精度硬件定时控制系统，支持脉冲宽度从 1 µs 到 15000 s
- 连续功率转换设计，不受占空比或脉冲宽度限制
- 配备 低噪声、真正差分的数字化采集器，专为器件测试优化
该 SMU 既能满足高电流输出需求，又能实现高精度、快速响应的脉冲测量，非常适合 LED、激光器及 VCSEL 等器件的光电测试。
该数字化采集器可在 500 ksps 的采样速率下测量器件正向电压（Vf），并能捕捉脉冲工作过程中出现的毫伏级电压变化。
这种高灵敏度使其能够支持 最精确的 IES LM-85-23 和 CIE 225 测量。
相比之下，依赖单端电路的其他仪器容易受到高共模噪声影响，从而使精确测量变得困难甚至不可能。

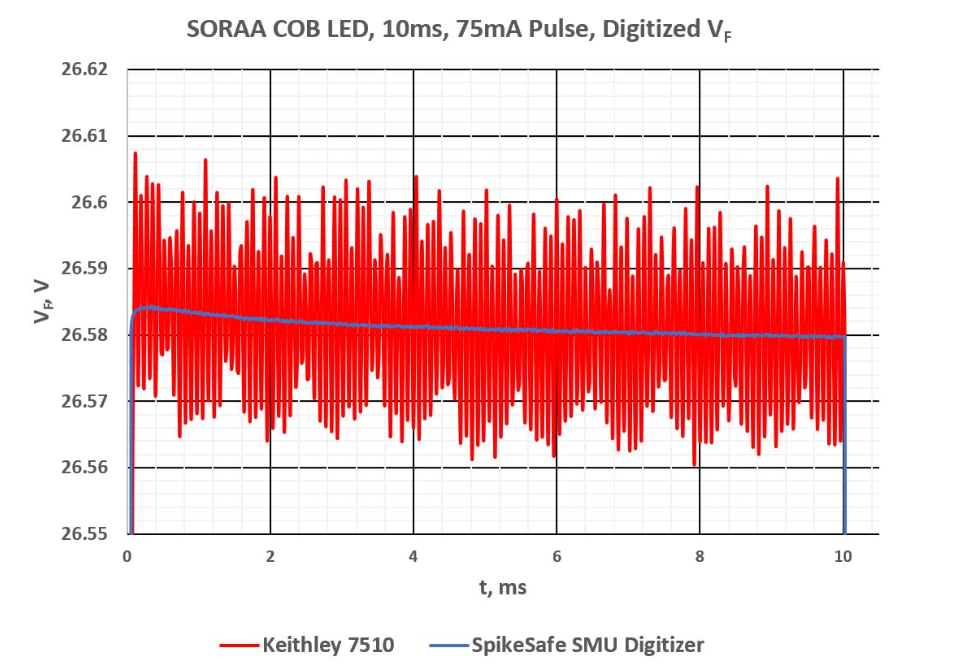

高电流 SMU 可以轻松测量高功率 COB LED 在工作时产生 0.2 °C 器件升温对应的 4 mV Vf 电压变化。
相比之下，普通数字化万用表（DMM）由于共模噪声过高，无法清晰捕捉到这一微小变化趋势。
高电流 SMU 的扩展功能与技术规格
- 可选 A/B 开关：可将负载接线自动切换到外部参数测量单元（PMU），例如飞安培级源测量设备（femtoamp source/measure device），便于更精细的电学测试。
- SpikeSafe 负载保护：在器件运行过程中持续监测电压和电流模式，一旦检测到异常，立即切断驱动电流，保护被测器件安全。
主要技术规格：
- 低量程输出电流精度：0.04% + 700 µA
- 高量程输出电流精度：0.08% + 4 mA
- 脉冲宽度范围：1 µs – 15000 s
- 脉冲宽度精度：1.3 µs
- 脉冲上升/下降时间：350 ns – 4.5 µs
- 典型脉冲宽度抖动：30 ns
- 总输出功率：500 W（内置电源），可选配辅助电源以增加功率
这款 SMU 可提供高精度、高功率输出，并具备安全保护和可扩展测量能力，适合 LED、COB、VCSEL 等器件的精密光电和参数测试。

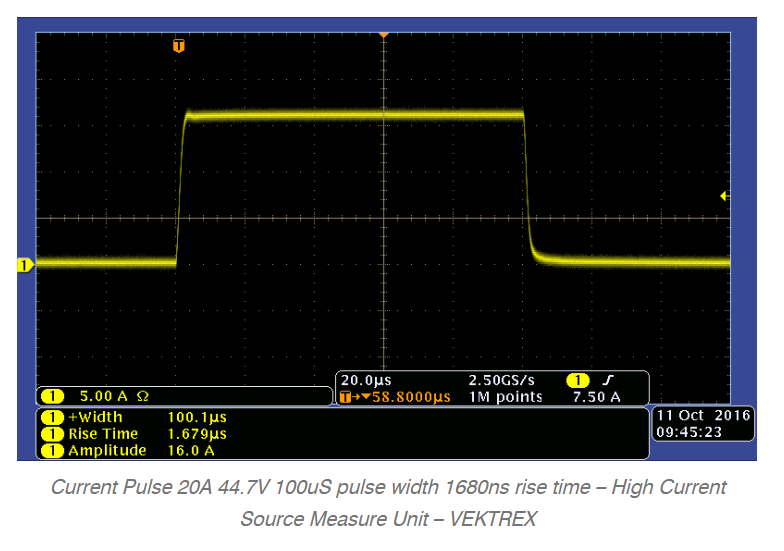

高精度脉冲是实现最佳测量实践的关键。该 20A SMU 提供 可编程脉冲宽度，具有极高灵活性：
- 支持长脉冲宽度：毫秒级到秒级
- 支持短脉冲宽度：100 µs 及更短
- 最小脉冲宽度：标准 10 µs，可升级实现 1 µs 精密快速脉冲
- 脉冲宽度精度：1.3 µs
- 脉冲上升/下降时间：纳秒级
- 上升时间：可调
- 快速瞬态响应：有效保护被测器件
这套脉冲特性确保在 LED、VCSEL、LIDAR 等光电器件测试中既精确又安全，同时支持长短脉冲和快速动态测试。
