20GHz频率合成器模块Valon型号 5019
Valon 5019频率合成器采用多锁相环架构，可在10MHz至20GHz范围内实现极低相位噪声。多环路技术在提供高分辨率调谐精度的同时，显著降低杂散信号。校准后的输出功率可精确设置在+13dBm至-30dBm范围内（步进精度0.1dB）。
该设备采用高效开关电源驱动的多组超低噪声内部稳压器，支持5V至15V宽电压输入范围。内部TCXO在-20⁰C至+70⁰C温度范围内提供±2ppm稳定度，该参考源可通过软件指令进行微调或校准。外部参考输入端口支持±3V电子频率控制信号，除内部TCXO外还可接入5MHz至100MHz范围内任意0.2MHz倍数的外部参考信号。
设备可通过标配USB端口使用任意终端程序或图形用户界面进行控制。特殊接口支持多种通信协议（包括10/100M以太网*和TTL串行通信），专用USER端口还可用于列表模式频率选择及扫描模式的时序同步功能。
Valon 5019最大输出功率特性
射频源的核心指标——最大输出功率：Valon 5019在100MHz至20GHz范围内通常可提供超过+17dBm（50mW）的功率输出。这种高功率特性在系统应用中极具价值，例如无需额外驱动放大器即可直接驱动混频器本振端口和功率放大器。
功率测试数据说明

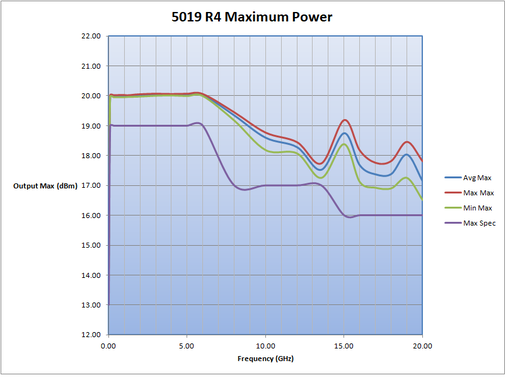

图示数据源自大量5019合成器样品的最大输出功率测试：
测试条件：将合成器设置为最大功率限制值+20dBm
Avg Max轨迹线：样本组最大功率的平均值
Max Max轨迹线：样本组记录到的最大功率值
Min Max轨迹线：样本组记录到的最小功率值
对比曲线：当前公开发布的最大功率技术规范

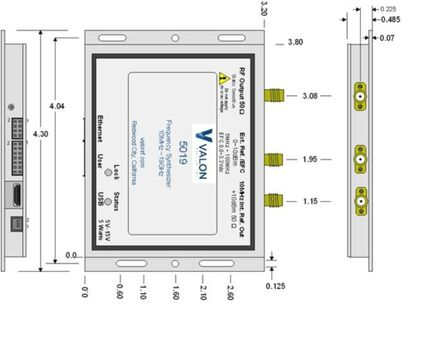

Valon 5019采用CNC精密加工外壳，提供增强型电磁兼容/电磁干扰防护。
工作电压范围：5V~15V
功耗：约5瓦
标配20英寸直流电源线
