美国Valon 20GHz 频率合成器模块 Valon 5019
20GHz Frequency Synthesizer module Valon Model 5019
美国Valon 20GHz 频率合成器模块 Valon 5019主要特征：
频率范围：10MHz 至 20GHz，具有 极低的相位噪声。
低杂散信号，高分辨率调谐精度。
多种通信接口：USB、以太网*、PoE* 和 TTL 串行通信。
校准的高射频功率输出：覆盖广泛频率范围，>13dBm，典型值为 15dBm，用户可调至 < -30dBm。
灵活的输入电压范围：5V 至 15V。
外部参考频率：5MHz 至 100MHz。
EFC（电子频率控制）可调节内部参考。
坚固耐用的设计：结合 Valon 经验证的设计和测试方法，确保在最苛刻应用中的高可靠性。
适用于关键频率合成与时钟应用。
广泛应用：无线工程、点对点微波通信、电光学、分子光谱、粒子物理学、量子计算和射电天文学。
替代实验室仪器信号发生器：在许多常见应用中，经济高效地取代传统信号发生器。
附带 20 英寸 DC 电源线。
*以太网适配器与 PoE 12V 注入器需单独购买。
Valon 5019 频率合成器采用多级锁相环技术，在10MHz至20GHz范围内提供卓越的低相位噪声性能。这种多环路设计不仅能显著抑制杂散信号，同时可实现高精度频率调谐。其校准输出功率可在+13dBm至-30dBm范围内以0.1dB步进精确调节。 该模块内置多组超低噪声线性稳压器，配合高效开关电源设计，支持5V~15V宽电压输入。内部TCXO（温度补偿晶体振荡器）在-20℃至+70℃工作温度范围内保持±2ppm的稳定度，并支持通过软件指令进行微调校准。外部参考输入端口兼容±3V电子频率控制信号，除内部TCXO基准源外，还可接入5MHz~100MHz范围内任意0.2MHz整数倍的外部参考信号。 5019支持通过标配USB接口使用通用终端程序或专用图形界面控制。特殊接口端口支持包括10/100M以太网*和TTL串行通信在内的多种协议，专用USER端口更可实现列表（LIST）模式频率切换及扫描同步定时功能。
Valon 5019 最大输出功率说明
射频源的关键指标之一是其最大输出功率。Valon 5019 在 100MHz 至 20GHz 范围内通常可提供 >+17dBm（50mW） 的功率输出。这种较高的功率水平使其能直接驱动混频器本振（LO）和功率放大器，无需额外的前置放大器，适用于多种系统应用。
功率测试数据

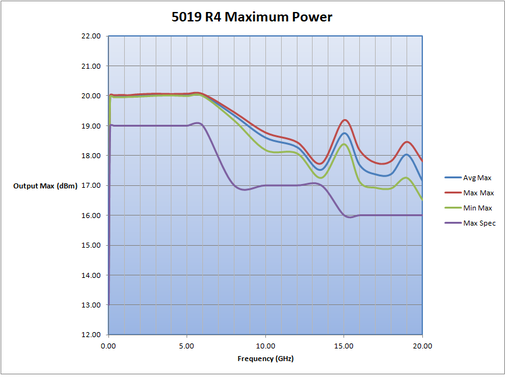

下图展示了从大量 5019 合成器样本中测得的最大输出功率数据。测试时，合成器设定在 +20dBm（最大功率限制），结果如下：
- Avg Max（平均最大功率）：样本组的平均最大功率
- Max Max（实测最大功率）：样本组中记录到的最高功率
- Min Max（实测最小功率）：样本组中记录到的最低功率
- Spec（标称规格）：当前技术手册中公布的最大功率指标
Valon 5019采用CNC精密加工外壳，提供卓越的电磁兼容(EMC/EMI)防护性能
电源要求：
- 工作电压：5V~15V直流
- 功耗：约5瓦
- 标配20英寸(约50cm)直流电源线
可选配件：
※ 以太网适配器（需单独购买）
※ PoE供电套件（需单独购买）

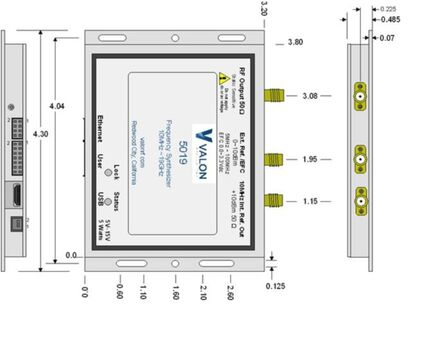

3D模型文件：
提供5015/5019型号STEP格式的3D机械模型文件
