美国Valon 15GHz 频率合成器模块 Valon 5015
15GHz Frequency Synthesizer module
Valon Model 5015
美国Valon 15GHz 频率合成器模块 Valon 5015主要特征：
频率范围：10MHz 至 15GHz，具有 极低的相位噪声，在 10GHz 时，相位噪声为 -104dBc/Hz @ -10kHz 偏移。
低杂散信号，提供高分辨率的频率调谐精度。
多种通信接口：包括 USB、以太网*、PoE* 和 TTL 串行通信，方便与其他设备进行集成。
校准输出功率：最高可达 +17dBm，提供稳定的输出功率。
灵活的输入电压范围：支持 5V 至 15V 输入电压，适应各种应用需求。
外部参考频率：支持 5MHz 至 >100MHz 参考频率输入，提升系统的灵活性。
EFC（电子频率控制）：可调节内部参考频率，进一步提高频率稳定性。
坚固耐用的设计：结合 Valon 的创新设计和经过验证的测试方法，确保其在最苛刻应用中的高可靠性。
适用领域：
关键频率合成与时钟应用
无线工程、点对点微波通信
电光学、分子光谱
粒子物理学、量子计算
射电天文学等
经济高效替代传统信号发生器：在许多常见应用中，Valon 5015 可以作为实验室仪器信号发生器的经济替代品。
附带 20 英寸 DC 电源线。
*以太网适配器和 PoE 12V 注入器需单独购买。
Valon 5015频率合成器采用多锁相环架构，在10MHz至15GHz范围内提供超低相位噪声性能。该多环路技术不仅能显著抑制杂散信号，同时实现高精度频率调谐。其校准输出功率可在+13dBm至-30dBm范围内以0.1dB步进精确调节。
电源特性：
- 内置多组超低噪声线性稳压器
- 高效开关电源设计
- 支持5V~15V宽电压输入
基准源性能：
- 内置TCXO（温度补偿晶体振荡器）
- 在-20℃~+70℃范围内保持±2ppm稳定度
- 支持软件指令微调校准
- 外部参考输入兼容±3V电子频率控制信号
- 可接入5MHz~100MHz范围内任意0.2MHz整数倍外部参考信号
控制接口：
▲ 标配USB接口（支持通用终端程序及专用GUI控制）
▲ 特殊接口支持：
- 10/100M以太网*
- TTL串行通信
▲ 专用USER端口支持： - 列表（LIST）模式频率切换
- 扫描同步定时功能

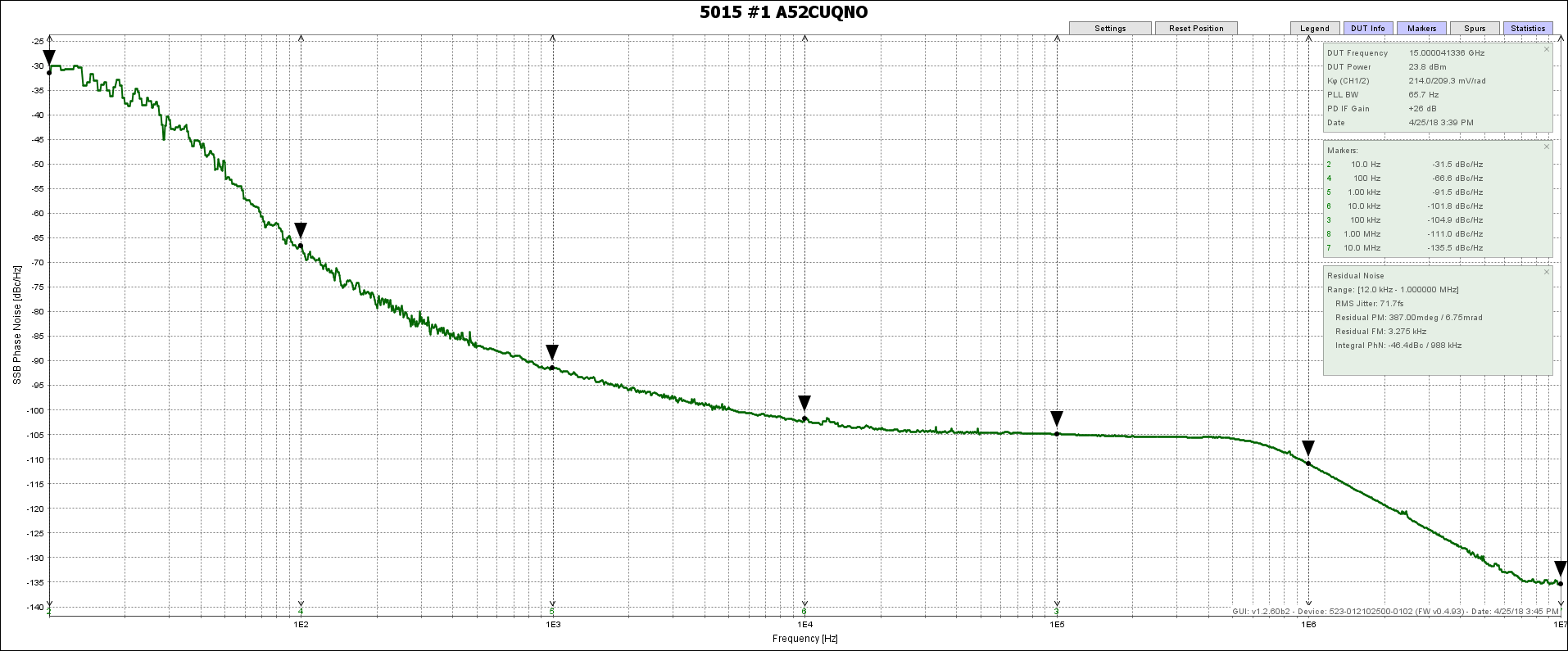

5015样机相位噪声测试图（15GHz频点）
（注：低频偏移区相位噪声指标可通过外接参考源进一步提升）
Valon 5015 最大输出功率
任何射频源的重要指标之一是 最大输出功率。Valon 5015 在 100MHz 至 15GHz 的频段内，典型输出功率大于 +17dBm（50mW）。这种较高的功率对于许多系统应用非常有用，例如驱动 混频器本振（LO） 和 功率放大器，而无需额外的驱动放大器。

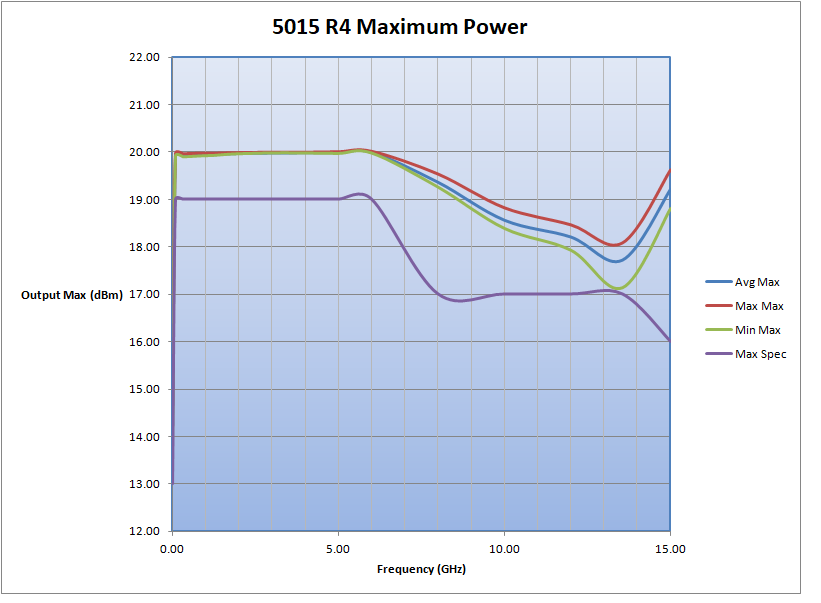

下图展示了从大量 5015 频率合成器样本 中测得的 最大输出功率。数据是在 将合成器设置为 +20dBm（即最大功率限制）时测得的：
Avg Max 曲线表示样本批次中 最大输出功率的平均值。
Max Max 曲线表示样本批次中 记录的最大输出功率。
Min Max 曲线表示样本批次中 记录的最小输出功率。
同时还展示了 当前已发布的最大功率规格。
