4176型高精度微欧姆表
描述
4176型微欧姆表专为在生产、实验室及现场环境中进行高精度的低电阻测量而设计。它非常适合用于检测电机、变压器、保险丝、连接器、断路器以及各种连接/焊接点的电阻值，兼具高精度、易用性以及先进的连接功能。
主要特点：
- 高精度：基本精度可达0.04%，能够保证结果的稳定性。
- 宽测量范围：涵盖7个区间，从1微摄氏度到3万摄氏度。
- 四线开尔文连接：最高的测量精度
- 温度补偿功能（TCM）：Omni Compensator传感器能够在环境条件变化时仍提供准确的测量数据。
- 高低比较器：通过视觉与听觉信号即时反馈合格/不合格结果
- 现代连接方式：RS-232、USB，还可选择以太网接口，便于集成使用
- 更出色的易用性：高亮度OLED显示屏、可保存的开机设置以及峰值模式
- 安全功能：0范围安全模式，以及可选的互锁电流关闭功能。
- 具备自动化功能：可选用继电器输出，用于实现报警、批量分类、计数以及过程控制等功能。
标准测量模式规格
| 范围 | 测试电压 | 满量程 | 分辨率 | 当前来源 | 精度 ±（读数百分比+Ω） | 温度系数 |
| 20米Ω | 20毫伏 | 20,000百万度 | 1微摄氏度 | 1A | ± (0.02% + 0.004mΩ) | ±20ppm/°C |
| 200百万华氏度 | 200毫伏 | 200.00百万华氏度 | 10微摄氏度 | 1A | ± (0.02% + 0.04mΩ) | ±20ppm/°C |
| 2Ω | 200毫伏 | 2.0000Ω | 100微摄氏度 | 100毫安 | ± (0.02% + 0.0004Ω) | ±20ppm/°C |
| 20Ω | 200毫伏 | 20,000Ω | 1百万华氏度 | 10毫安 | ± (0.02% + 0.004Ω) | ±20ppm/°C |
| 200℃ | 200毫伏 | 200.00Ω | 10米Ω | 1毫安 | ± (0.02% + 0.04Ω) | ±20ppm/°C |
| 2千摄氏度 | 200毫伏 | 2.0000千华氏度 | 100百万华氏度 | 100微安 | ± (0.02% + 0.0004千℃) | ±20ppm/°C |
| 20千摄氏度 | 200毫伏 | 20,000千摄氏度 | 1Ω | 10微安 | ± (0.02% + 0.004k℃) | ±20ppm/°C |
温度补偿模式规格
| 范围 | 精确度 |
| 20米Ω | ± [读数值的0.02% + 0.007百万度 + (0.0002百万度 × ΔT)] |
| 200百万华氏度 | ± [读数值的0.02% + 0.07摄氏度 + (0.002摄氏度 × ΔT)] |
| 2Ω | ± [读数值的0.02% + 0.0007Ω + (0.00002Ω × ΔT)] |
| 20Ω | ± [读数值的0.02% + 0.007Ω + (0.0002Ω × ΔT)] |
| 200℃ | ± [读数值的0.02% + 0.07Ω + (0.002Ω × ΔT)] |
| 2千摄氏度 | ± [读数值的0.02% + 0.0007千度 + (0.00002千度 × ΔT)] |
| 20千华氏度 | ± [读数值的0.02% + 0.007千度 + (0.0002千度×ΔT)] |
| 基本规格 | |
| 显示： | 5位/多段OLED显示屏 |
| 过载指示： | 显示O.L. |
| 终端配置： | 四线开尔文 |
| 显示更新： | 100毫秒 |
| 合规电压： | 5 VDC标称值 |
| 结算时间 | 300毫秒 |
| 环境规格要求 | |
| 工作温度范围： | 0至50°C |
| 存储温度范围： | -40°C至85°C |
| 湿度： | 40°C下相对湿度为80%，且无冷凝现象 |
| 电源要求 | |
| 电源电压： | 105-125或210-250伏交流电 |
| 电源频率： | 50 – 60赫兹电源 |
| 供给与消耗： | 最大25VA |
| 物理规格 | |
| 尺寸： | 宽17英寸（43厘米）×深17英寸（43厘米）×高4英寸（10厘米） |
| 重量： | 净重4.7公斤（10.4磅）；运输重量7公斤（15磅） |
核心特点
- 高精度测量
- 测量范围为1微摄氏度至3万摄氏度时，基本精度为0.04%。
- 七个量程，可手动选择或通过自动量程功能选择。
- 四线开尔文连接，以实现最高精度
- 现代连接性
- 标准接口RS-232与USB接口多种接口
- 可选以太网用于高级集成
- 通信更加稳定可靠，指挥支持功能也得到了增强。
- 灵活的比较器功能
- 传统的最小/最大高低比较
- 新建名义值±百分比偏差模式用于更灵活的合格/不合格检测
- 高级显示与易用性
- 色彩鲜艳、对比度极高的OLED显示屏
- 自动调暗的屏幕保护模式可延长显示器的使用寿命
- 存储的启动设置无需再次进行配置
- 升级的测量与安全功能
- 改进后的峰值模式可同时显示峰值上限、峰值下限以及实时数值
- 0档：安全模式选择该档时可确保没有电流流过
- 可选的互锁电流关闭功能可通过后面板进行操作
- 温度补偿
- Omni补偿器传感器系统用于系数与参考值的设定
- 可自动化部署
- 可选的继电器闭合螺丝端子，可用于批量分类、报警、计数或过程控制。
自动温度补偿
减少错误，提升效率，拓展可能性
这款4176型微欧姆表是专为那些无法忽视温度影响的场合而设计的。由于铜、铝等导电材料的电阻会随着环境温度的变化而发生显著变化，如果不进行补偿的话，测量结果就会出现偏差，进而影响工作效率。

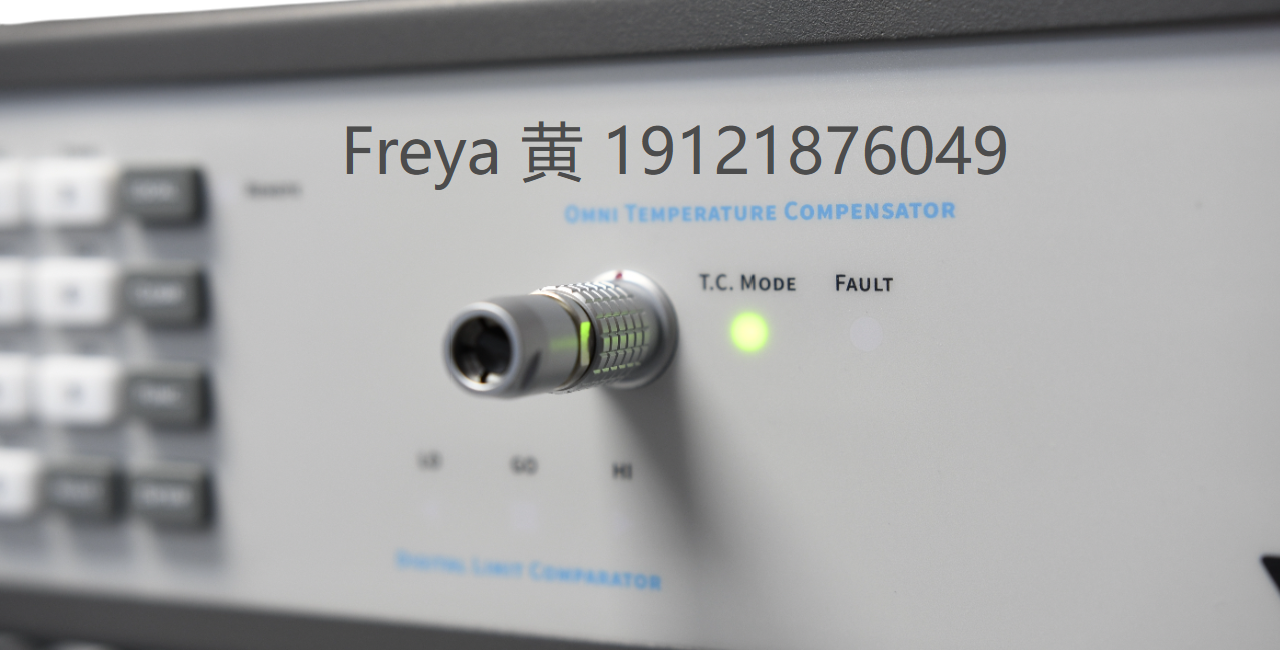

4176型号产品配备了温度补偿模式（TCM），该功能借助全温度补偿传感器（Omni-TC）来解决这一问题。只需一个传感器，就可以对仪器进行编程设置，从而实现：
- 补偿任何温度系数
- 参考所选定的任意温度点下的测试结果（例如，20°C的标准温度）
这一功能可确保无论环境如何变化，您的测量结果都能保持精确、可重复且一致。
屏幕上显示着4176：
- 即经过补偿后的电阻值
- 即实时的环境温度
该未经处理的原始数值仍可通过仪器的串行接口获取，从而便于数据记录、分析或系统集成。

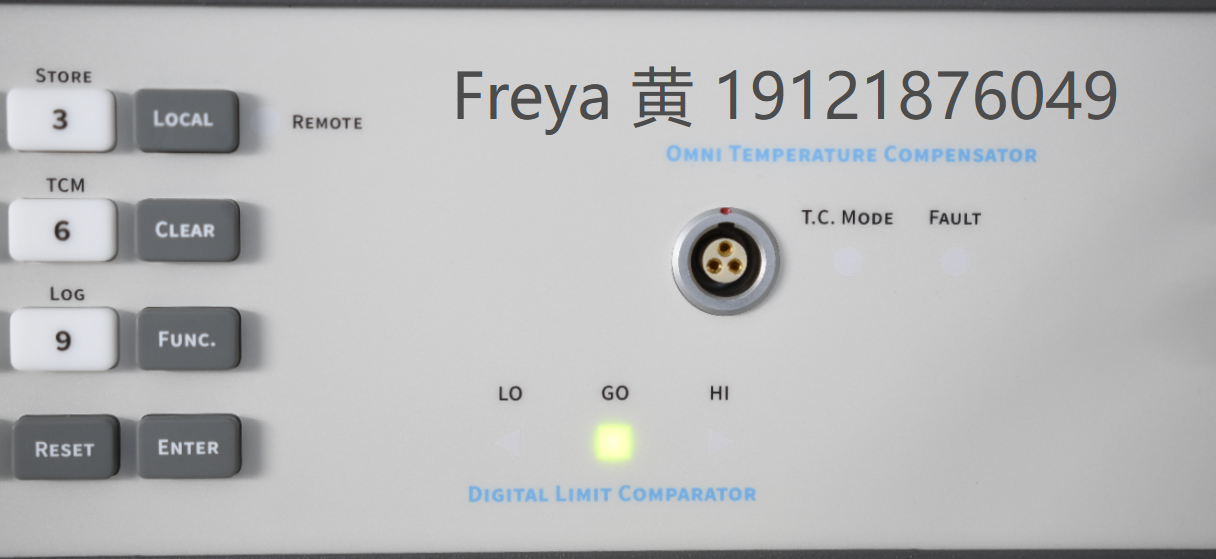

高低比较器（HLC）
减少人为错误，简化测试流程
4176型号所具备的高低温限值电阻比较器（HLC）功能，旨在节省时间，并减少因人工检测而产生的错误。一旦设定好了测试限值，该仪器就会立即给出合格/不合格的反馈：
- 视觉指示功能——三个前置LED灯能够直观地显示“通过”/“未通过”的结果。无需再查看其他信息即可了解结果。
- 声音警报功能——当参数超出设定范围时，设备会发出警报声，从而确保人们能够及时注意到这一情况。
- 具备自动化功能——可选的后置面板继电器接线端块可用于实现系统集成，从而实现自动批量分类、计数器控制、自定义警报功能，以及流程终止功能。
新型4176型号在原有最小/最大阈值功能的基础上，还增加了额定偏差百分比模式，从而为生产与质量控制过程提供了更大的灵活性。

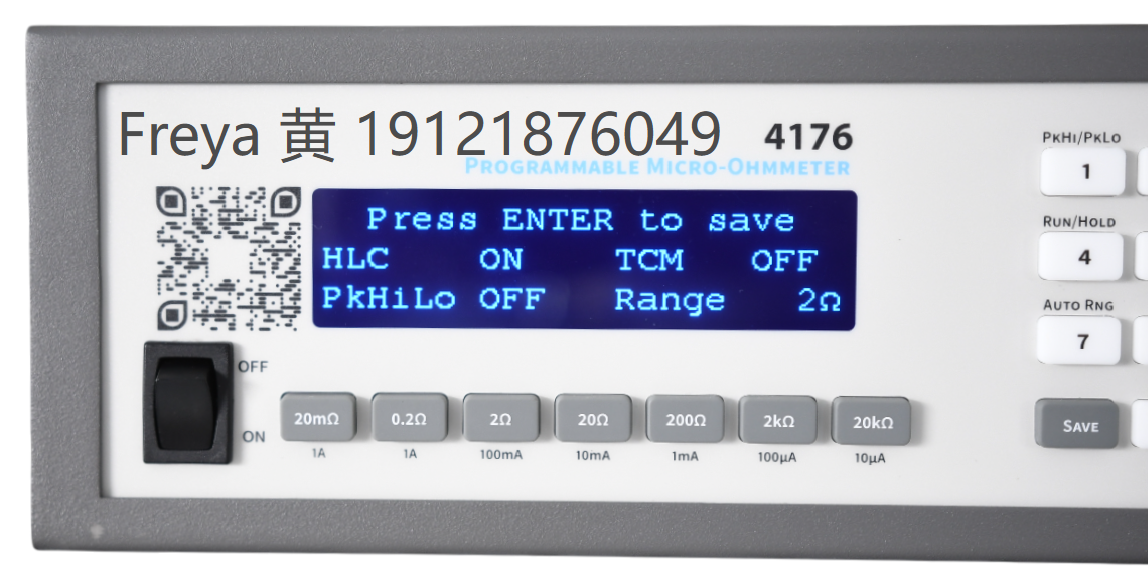

存储的启动设置
每次都能从你希望的位置开始。
这款4176型微欧姆表具备一项非常实用的特性：可以保存自定义的启动设置。这样一来，每次开机时都无需重新配置仪器，只需恢复之前设定的参数即可，从而节省时间并确保各项测量结果的稳定性。
只需按下前面板上的存储按钮，即可进行设置：
- 启动电阻范围——选择设备启动时所使用的电阻范围。
- 温度补偿功能（TCM）——可在启动时选择开启或关闭该功能。
- 高低比较器（HLC） – 默认情况下可启用或禁用。
- 峰值模式——开机时可选择开启或关闭该功能。
要更改默认设置也非常简单：只需更新相关设置，然后再次按下存储按钮即可；当然，也可以随时恢复为出厂默认设置。
这一功能可确保4176设备始终处于可用状态，从而提升工作效率并减少设置错误。
互锁电流禁用（ICD）端子
额外的安全与控制层

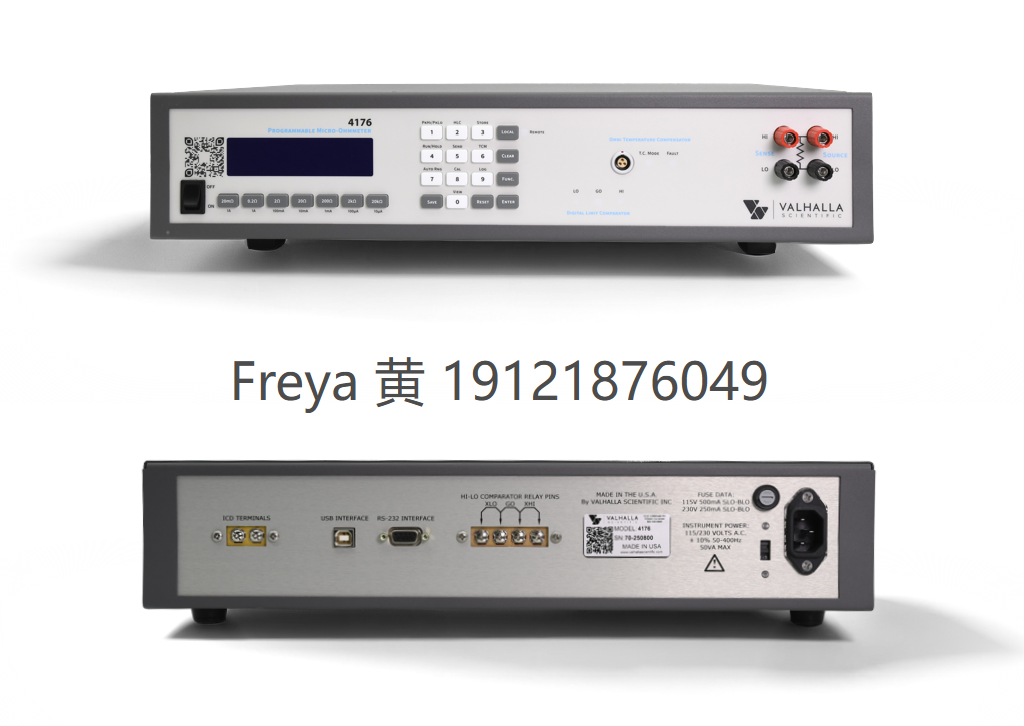

对于那些安全性至关重要的应用而言，互锁电流禁用功能能够提供额外的保护措施。安装该功能后，4176型号设备的后面板上会配备专门用于实现这一功能的端子对。
- 要启用当前输出，必须将各端子短接在一起。
- 当端子处于开启状态时，电流源会自动关闭。
这一功能能够确保测试装置与外部系统、固定装置或安全开关相互连接，从而避免在连接、断开或维护过程中出现意外电流的情况。对于那些对操作人员和设备的安全性要求极高的生产环境或敏感应用来说，ICD选项堪称理想之选。
连接性与接口
现代系统的可靠通信
这款4176型微欧姆表解决了前代产品中存在的连接问题。得益于升级后的电子元件与固件，其串行通信性能更加稳定、可靠，因此能够轻松集成到各种传统及现代测试系统中。
主要的接口改进包括：
- RS-232（标准接口）：可兼容现有的系统。
- USB（标准接口）：现已内置该接口，无需使用适配器即可实现简单的即插即用功能。
- 以太网（可选）：这是一项重要的新功能，它能够实现远程访问、自动化操作，以及与网络环境的整合。
除了这些硬件升级之外，4176还配备了更丰富的命令与查询功能，从而为自动化测试环境带来更高的灵活性与更好的控制能力。
通过这些改进，4176不再受限于以往的连接问题——它已经完全能够满足当今的工作流程以及未来系统的需求。
