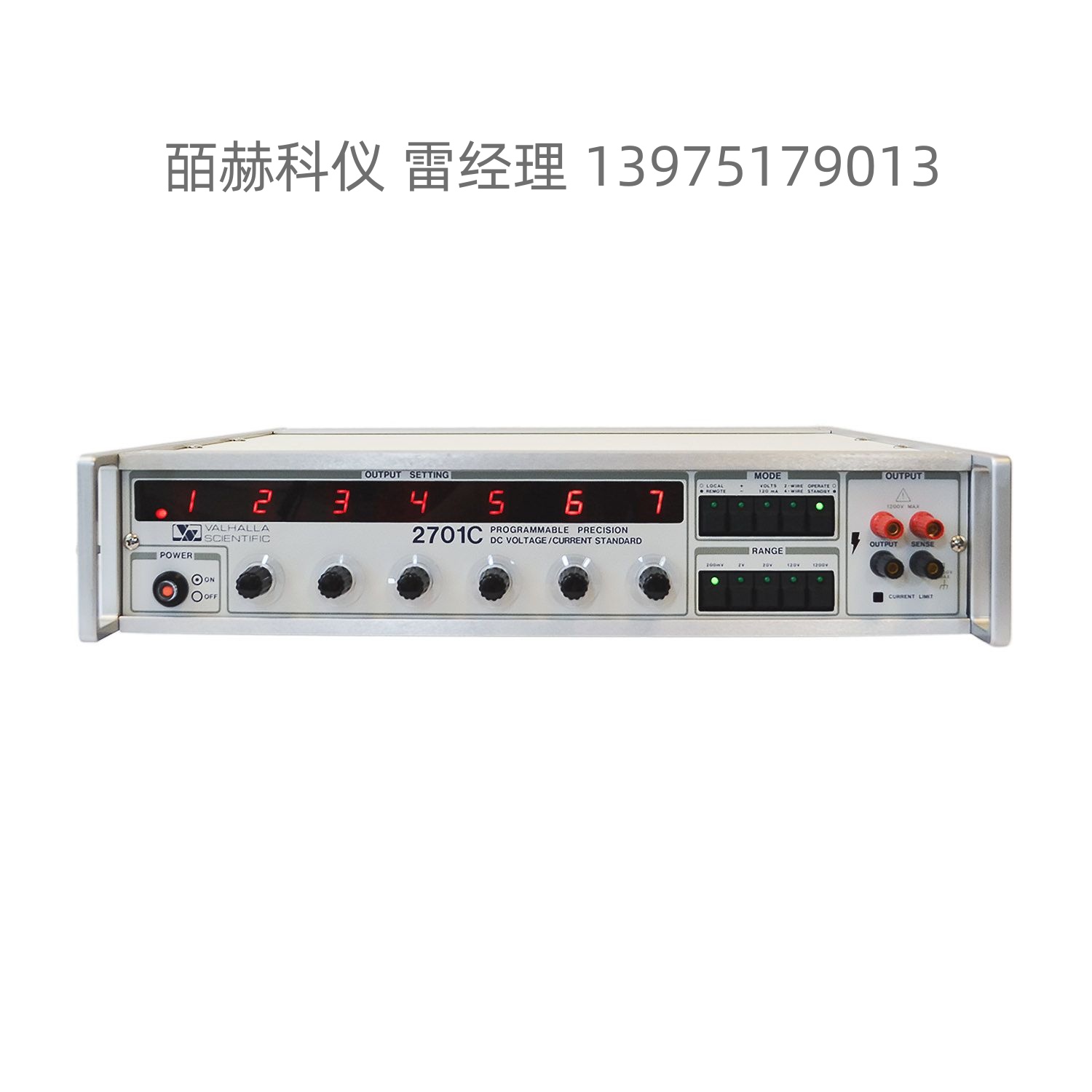

Valhalla Scientific耐用2701C精密可编程直流电压校准器
这款第 4 代现代 2701C 设计专为满足关键的校准实验室要求而设计，重量轻、坚固耐用，可在家中的生产线或工程师的工作站上使用。
-15 秒预热
-“覆盖”自动校准
-100% 超量程
-自动双极输出
-内置千伏放大器
-一键式本地和遥感
-200mV 满量程分频输出范围
-所有输出均通过两个端子提供
-基本精度 指定± 5°C 校准温度
-25mA 电流源 所有有效范围
-微处理器增强可靠性
-5 个电压范围（200mV 至 1200V）

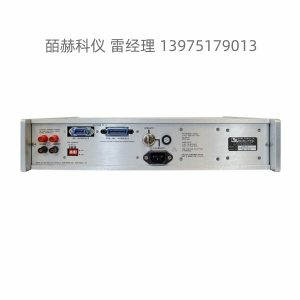

-前端子和后端子
-亮起的高压警告
-0.5 PPM 分辨率
2701C精密可编程直流电压校准器测量规格
| 范围 | 准确性 设置 ± RNG 噪声的 PPM
| 噪声 0.1 至 10 Hz | 24 小时稳定性 | 温度系数 | 输出建立时间
| |||
| 从工厂 | @ 一年 | 设置的 PPM + V/1° C | 0.5 秒 | 1 秒 | 10 秒 | |||
| 200毫伏 | ± 20 ppm ± 1μV | ± 30 ppm ± 2μV | 1微伏 | 1微伏 | 2.5 页/分钟 + 0.1 | 20 页/分钟 | 5 页/分钟 | 1 页/分钟 |
| 2V | ± 15 ppm ± 4μV | ± 25 ppm ± 6μV | 2微伏 | ± 0.5 ppm ± 2μV | 1.5 页/分钟 + 0.6 | 20 页/分钟 | 5 页/分钟 | 1 页/分钟 |
| 20V | ± 13 ppm ± 13μV | ± 22 ppm ± 50μV | 15μV | ± 0.5 ppm ± 10μV | 1.5 页/分钟 + 6 | 20 页/分钟 | 5 页/分钟 | 1 页/分钟 |
| 120V 电压 | ± 14 ppm ± 250μV | ± 23 ppm ± 400μV | 150微伏 | ± 0.5 ppm ± 100μV | 1.5 页/分钟 + 30 | 30 页/分钟 | 7 页/分钟 | 2 页/分钟 |
| 1200伏 | ± 15 ppm ± 2.5mV | ± 24 页/分钟± 4V | 1.5毫伏 | ± 0.5 ppm ± 1mV | 1.5 页/分钟 + 300 | 50 页/分钟 | 10 页/分钟 | 5 页/分钟 |
| 范围 | 分辨率 | 最大电流 | 宽带噪声 | 线性 | 输出阻抗 |
| 200毫伏 | 100 伏 | — | 25 微 VRMS | ± 0.5μV | 450Ω |
| 2V | 1微伏 | 25 毫安 | 80μVRMS | ± 1μV ± 4ppm/sett | < 1mΩ |
| 20V | 10μV | 25 毫安 | 130μVRMS | ± 10μV ± 4ppm/sett | < 5mΩ |
| 120V 电压 | 100μV | 25 毫安 | 500μVRMS | ± 100μV | < 50mΩ |
| 1200伏 | 1毫伏 | 25 毫安 | 800 微微秒 | ± 1mV | < 500mΩ |
Valhalla Scientific耐用2701C精密可编程直流电压校准器一般规格
预热时间 15 秒至 15 ppm/30 分钟以内达到额定规格
权力
电源要求 115VAC/230VAC ±10%，45 至 60Hz，80VA
温度
工作温度范围 0°C 至 50°C
存储温度范围 -30°C 至 70°C
湿度 最大 70% RH @ 40°C（非冷凝）
物理规格
宽度|深度 |高度 17 英寸 / 43 厘米 |17 英寸 / 43 厘米 |3.5 英寸 / 9 厘米
重量 24 磅 / 11 公斤净重;
衰减创新
数字衰减器是实现长期稳定性、可靠性和接口性的关键。因为晶体控制的衰减器是数字的，所以它不会像传统的 Kelvin Varley 分频器方法那样漂移。此外，开关接触电阻不再成为维护难题，因为它已从精度确定电路中移除。
提供超低噪声 2701LC 版本
对于模数转换器测试等应用，非常需要低噪声输出，选件“LNF”为 Valhalla 2701C 提供了这种增强功能。删除千伏放大器可显著提高低噪声性能。此外，通过用最大输出为 40VDC 的环形变压器级代替，在保持低电平安全输出的同时实现了显着的降噪。
0.1 微伏至 1.2KV 直接输出 – 标准
2701C 具有内置千伏放大器，可提供高达 1200.000 伏的电压，并具有完整的 25mA 驱动电流能力。2701C 在所有量程上还具有短路防损坏功能，并具有 200mV 分频输出范围和 100 纳伏分辨率。
Valhalla Scientific耐用2701C精密可编程直流电压校准器系统能力
2701C 专为系统可靠性而设计，为系统安装提供了无与伦比的用户便利性。首先，所有输出激励都可以从前面板和后面板上的两个端子获得，因此一旦插入，就无需摸索才能使用单独的分压器或高压连接器。此外，如果需要远程感应，只需按一下按钮即可启用 4 线输出模式。可选的微处理器控制的 GPIB IEEE-488 对讲/侦听接口“TL-3”非常用户友好，并提供一个六通道继电器驱动程序端口，用于 2500EP AC-DC 电流校准器上的远程范围选择。
