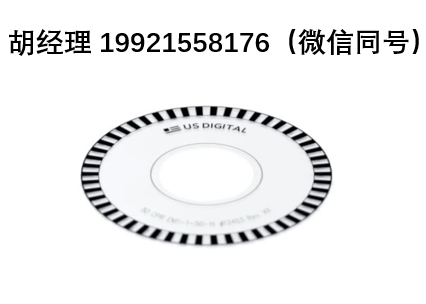

DISK-1
- 1英寸。外径
- 聚酯薄膜结构
- 32至5000名CPR
- 索引轨道选项
- 兼容美国数字的EM1和EM2编码模块
32 CPR 规格仅提供无索引（NE）版本；
1250 CPR 及以下分辨率可选择带索引（IE）或无索引（NE）；
2000 CPR 及以上分辨率仅提供带索引（IE）版本。
光学编码器旋转码盘与光学编码器模块的机械安装图纸可查阅
| 内径（ID）公差 | ±0.004” |
| 外径（OD） | 1英寸±0.010英寸。 |
| 厚度 | 0.007″ |
| 温度范围 | -40摄氏度到100摄氏度 |
更新至1英寸和2英寸硬盘 – PCN 6232
DISK-2
外径 2 英寸
麦拉薄膜结构
64～10000 脉冲 / 转（CPR）
可选配索引道
US Digital 提供多种标准旋转编码器码盘，可单独订购码盘或编码器码盘。
此类旋转编码器码盘采用麦拉聚酯薄膜（Mylar）制成，适用温度范围宽广。
64 CPR 规格仅提供无索引（NE）版本；
2500 CPR 及以下其他分辨率可选择带索引（IE）或无索引（NE）；
3600 CPR 及以上分辨率仅提供带索引（IE）版本。
光学编码器旋转码盘与光学编码器模块的机械安装图纸可查阅（详见 EM1、EM2 页面）。
| 内径（ID）公差 | ±0.004” |
| 外径（OD） | 2英寸±0.010英寸。 |
| 厚度 | 0.007″ |
| 温度范围 | -40摄氏度到100摄氏度 |
更新至1英寸和2英寸硬盘 – PCN 6232
