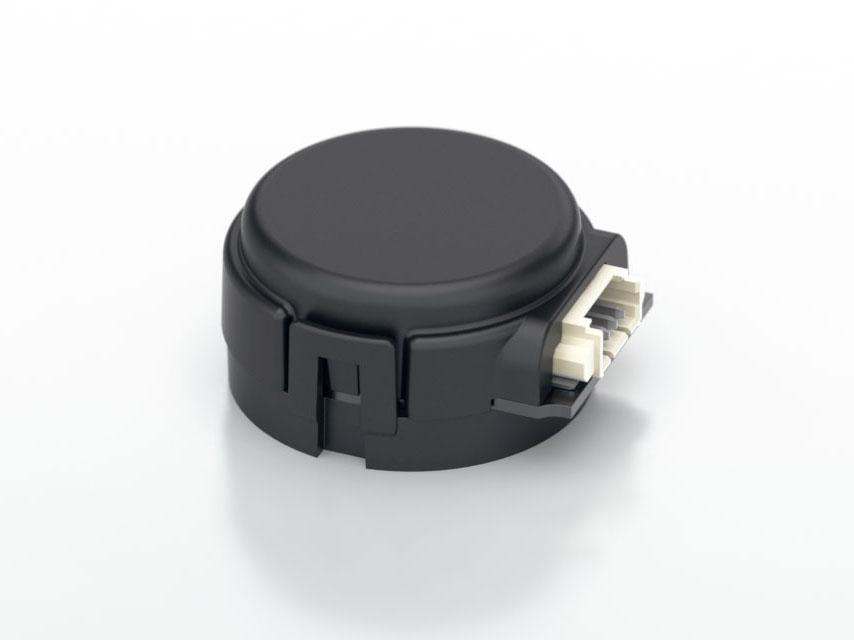

E4T 微型光学编码器
特点
- 快速安装轮毂：弹簧夹紧套筒设计
- 最小轴长：0.275英寸（7mm）
- 适配轴径：0.079~0.250英寸（2.0~6.35mm）
- 分辨率：100~1,000周/转（CPR）｜400~4,000脉冲/转（PPR）
- 单电源供电：+5V
E4T 产品描述
有害物质限制（RoHS）
E4T是一款微型透射式光学编码器，专为大批量、小空间应用设计，可直替代E4P型号，并提供更高转速和输出驱动能力。其创新性的按压式码盘支持2.0mm~0.250英寸轴径。
连接选项
- 单端输出版：采用4芯高保持力极化1.25mm间距连接器。
- 差分输出版：采用6针类似接口（线缆需另购）。
注意：按压式轮毂设计建议一次性安装，非频繁拆卸场景。
产品规格
环境参数
| 参数 | 值 | 单位 |
|---|---|---|
| 工作温度 | -20 ~ 100 | °C |
| 静电放电（单端/-S版） | ±12 | kV |
| 静电放电（差分/-D版） | ±7 | kV |
| 振动（10Hz~2kHz） | 20 | G |
| 冲击（6ms半正弦波） | 75 | G |
机械参数
| 参数 | 值 | 单位 |
|---|---|---|
| 最大轴向游隙 | ±0.010 | 英寸 |
| 最大径向跳动（TIR） | 0.002 | 英寸 |
| 最大加速度 | 250,000 | rad/s² |
| 最大转速 | 最小值（6×10⁶/CPR, 60000） | RPM |
| 码盘转动惯量 | 5.1×10⁻⁷ | oz·in·s² |
安装配置
- 螺丝规格：
- 默认底座（D选项）：#3-48×3/16英寸
- 公制底座（M选项）：M2.5×4mm
- 螺栓分布圆直径：0.586±0.005英寸
- 轴长范围：
- 最短：0.275英寸（含游隙）
- 最长：D选项0.395英寸｜H选项无限制
电气参数（单端输出）
| 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
|---|---|---|---|---|---|
| 供电电压 | 4.5 | 5.0 | 5.5 | V | – |
| 工作电流（CPR≤500） | – | 25 | 30 | mA | 空载 |
| 工作电流（CPR>500） | – | 34 | 42 | mA | 空载 |
| 低电平输出 | – | 0.035 | 0.4 | V | 见注 |
| 高电平输出 | 2.4 | – | 4.0 | V | 见注 |
| 上升时间 | – | 100 | – | ns | 空载 |
| 下降时间 | – | 50 | – | ns | 空载 |
注：输出电平条件详见技术文档（如CPR≤500时负载电流8mA）。
