E2光学编码器套件
产品亮点
▸ 便捷安装
• 快速拆装设计
• 强化螺纹组装结构
• 允许0.25mm轴向轴窜动
▸ 高精度输出
• 分辨率：32-5,000线/转(CPR)
• 输出脉冲：128-20,000脉冲/转(PPR)
• 双通道正交TTL方波输出
▸ 扩展功能
• 可选配索引信号(第三通道)
• 兼容HEDS-5500安装规格
便捷安装
• 快速拆装设计
• 强化螺纹组装外壳
• 兼容0.01英寸轴向轴窜动
• 适配HEDS-5500安装规格
高性能输出
• 分辨率范围：32-5,000 CPR（转/圈）
• 脉冲输出：128-20,000 PPR（脉冲/圈）
• 双通道正交TTL方波信号
• 可选配索引信号（第三通道）
产品描述
符合有害物质限制标准

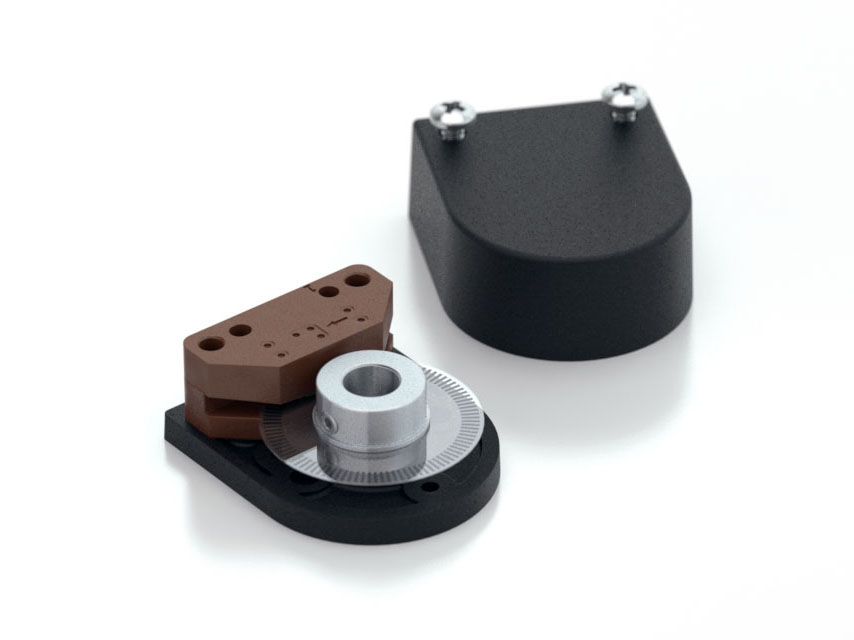

E2采用玻璃纤维增强聚合物外壳，配备5针锁定/标准连接器。核心组件包含：
- 精密加工铝制轮毂结合的聚酯薄膜码盘
- 高准直固态光源与单片相位阵列传感器模块
- 专利抗机械错位设计
线缆建议
标准支持10英尺线长，更长距离推荐：
✓ 搭配PC4/PC5差分线路驱动器
✓ 选用带差分输出的E5型号
安装特性
• 多规格螺栓孔位选择
• 专用对中工具确保轴心定位
• 双重4-40盘头螺丝固定上盖
兼容替代
可直接替换Broadcom/Avago系列：HEDM-5500/5600、HEDS-5500/5600
技术规格
环境参数
| 参数 | 数值 | 单位 |
|---|---|---|
| 工作温度(CPR<2000) | -40~100℃ | |
| 工作温度(CPR≥2000) | -25~100℃ | |
| ESD防护(IEC 61000-4-2) | ±4kV | |
| 振动(10Hz-2kHz) | 20G | |
| 冲击(6ms半正弦) | 75G |
机械性能
• 最大轴向游隙：±0.01英寸
• 轴跳动：0.004英寸(T.I.R.)
• 加速度：250,000 rad/s²
• 典型重量：0.56盎司
转速限制
| CPR范围 | 最大转速公式 | 频率上限 |
|---|---|---|
| ≤1250 | min(18×10⁶/CPR, 60000)RPM | 300kHz |
| 2000-2500 | min(21.6×10⁶/CPR, 60000)RPM | 360kHz |
| 4000-5000 | min(43.2×10⁶/CPR, 60000)RPM | 720kHz |
扭矩规范
| 部件 | 扭矩值 |
|---|---|
| 轮毂紧定螺丝 | 2-3 in-lbs |
| 外壳螺丝 | 2-4 in-lbs |
| #0-80安装螺丝 | 1-2 in-lbs |
