美国US Digital,增量式 KIT 编码器,E3光学套件编码器,接受 .010 英寸轴向轴游隙
E3 光学套件编码器
E3 功能
- 快速、简单的组装和拆卸
- 坚固的螺丝连接外壳
- 接受 .010 英寸轴向轴游隙
- 体积小
- 每转 64 至 10,000 次循环 （CPR）
- 每转 256 至 40,000 个脉冲 （PPR）
- 2 通道正交 TTL 方波输出
- 可选索引（第 3 通道）
E3 产品描述
E3 是一款高分辨率旋转编码器，具有坚固的玻璃填充聚合物外壳，采用 5 针锁定或标准连接器。该光学增量编码器旨在轻松安装到现有轴上和从现有轴上拆卸，以提供数字反馈信息。

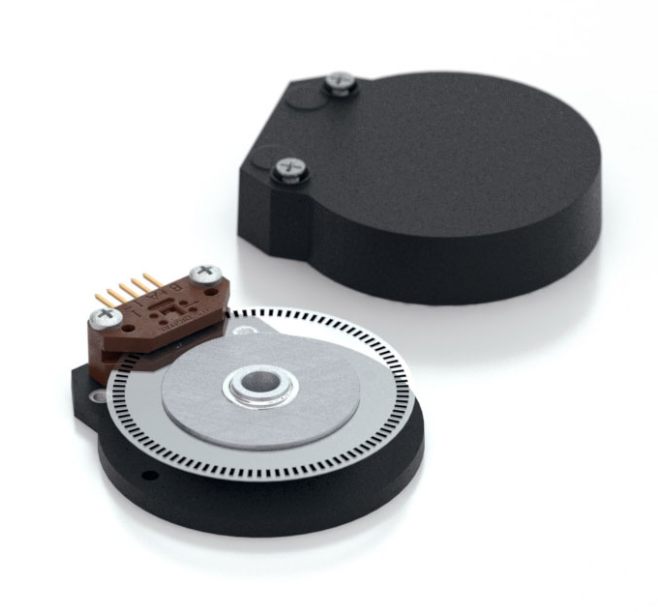

内部组件由安装在精密加工铝制轮毂上的聚酯薄膜盘和编码器模块组成。该轮毂的直径最大为 1 英寸。该模块包含一个高度准直的固态光源和单片相控阵传感器，它们共同提供了一个对机械错位极为宽容的系统。
E3 通常设计用于 10 英尺或更短的应用。对于需要较长电缆长度的应用，我们建议添加 PC4 / PC5 差分线路驱动器或查看我们的 E6，它具有可选的差分输出。
可以通过使用几个机械螺钉螺栓圆圈选项之一来完成底座到表面的固定。通过使用定心工具，确保底座与轴中心线的定位。盖子通过两个 4-40 平头螺钉牢固地固定在底座上，以提供保护内部组件的弹性封装。
通过 5 针锁定或标准连接器连接到 E3 产品。US Digital 提供配接连接器，提供多种电缆选项和长度。
