US Digital S4T 微型光学轴编码器 非接触式旋转数字转换器 将实时轴角度、速度和方向转换为无索引的 TTL 兼容正交输出

S4T 功能

• 体积小
• 低成本
• 高保持力咬接式极化连接器

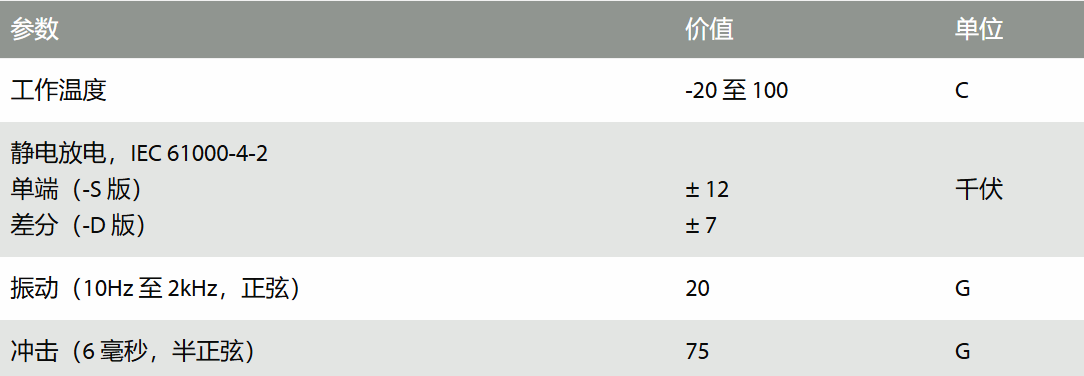

• -20C 至 100C 工作温度
• 每转 100 至 1,000 次循环 （CPR）
• 每转 400 至 4,000 个脉冲 （PPR）
• 2 通道正交 TTL 方波输出

S4T 产品描述

S4T 微型光学轴编码器是一种非接触式旋转数字转换器。S4T 包含一个 LED 光源、单片光电探测器和聚酯薄膜盘。编码器将实时轴角度、速度和方向转换为无索引的 TTL 兼容正交输出。它由单个 +5VDC 电源供电。

提供三种轴扭矩选项：

• 默认 （-D）：具有更高阻尼的套筒衬套，适用于人机界面应用。
• 滚珠轴承 （-B）：适用于高速应用的微型精密滚珠轴承。
• 轻静态阻力 （-N）：具有较低阻尼的套筒衬套，适用于低速应用。

S4T 使用高保持力 4 芯咬接式极化 1.25mm 间距连接器。配套电缆和连接器不包括在内，单独提供；
