US Digital S1 光轴编码器 非接触式旋转数字转换器 可用于位置反馈或手动界面，可将实时轴角度、速度和方向转换为兼容 TTL 的正交输出

S1 产品描述

S1 系列光轴编码器是一种非接触式旋转数字转换器。编码器可用于位置反馈或手动界面，可将实时轴角度、速度和方向转换为兼容 TTL 的正交输出，带或不带分度。它由单个 +5VDC 电源供电。

提供三种轴扭矩选项：

• 默认 （-D）：具有更高阻尼的套筒衬套，适用于人机界面应用。
• 滚珠轴承 （-B）：适用于高速应用的微型精密滚珠轴承。
• 轻静态阻力 （-N）：具有较低阻尼的套筒衬套，适用于低速应用。

S1 设计用于驱动长达 10 英尺的电缆。对于更长的电缆长度，建议添加 PC4/PC5 差分线路驱动器。通过 5 针标准连接器连接到 S1 系列编码器。US Digital 提供配接连接器，提供多种电缆选项和长度。

S1 功能

• 滚珠轴承选件可跟踪至 10,000 RPM
• 2 通道正交 TTL 方波输出
• 某些分辨率提供第 3 通道索引选项
• 每转 32 至 5,000 次循环 （CPR）
• 每转 128 至 20,000 个脉冲 （PPR）

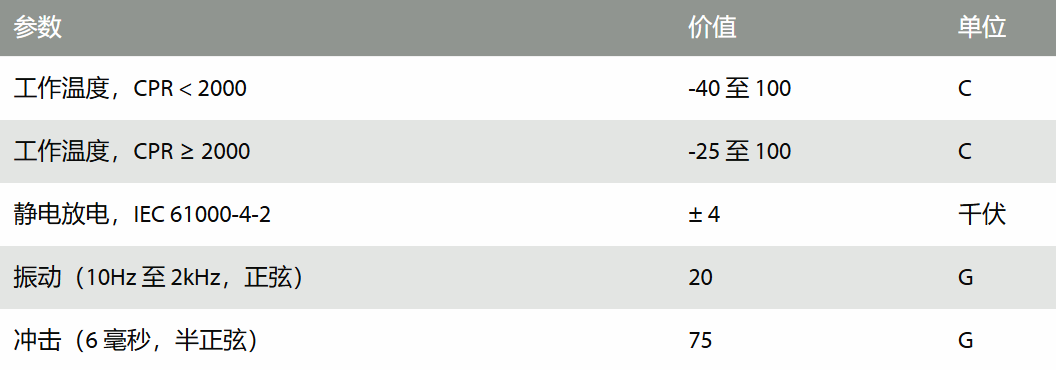

• 宽工作温度
• 单 +5VDC 电源
