US Digital EC35 光换向套件编码器 快速装配式光学换向编码器 用于无刷电机换向 大批量、低成本、OEM 运动控制应用
EC35 产品描述
EC35 快速装配式光学换向编码器专为大批量、低成本、OEM 运动控制应用而设计。EC35 提供 A/B/Z 增量输出和 U/V/W 输出，用于无刷电机换向。

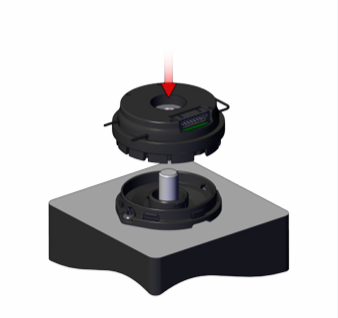

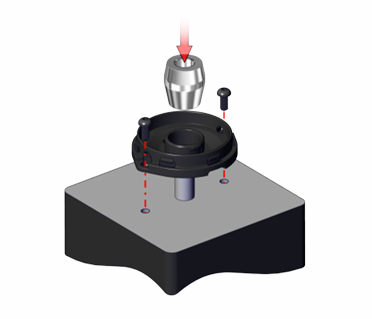

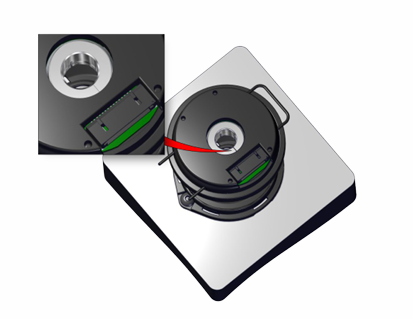

EC35 设计为一次性安装，使用 2 个螺钉安装在直径为 1.28 英寸或 1.812 英寸的螺栓圆上。当编码器组件放在电机轴上时，精密加工的编码器 hubdisk 会推上去。这种设计无需固定螺钉即可牢固地夹住轴。内置的可拆卸垫片工具可确保在安装编码器外壳时将编码器盘自动设置为正确的间隙。编码器可以通过旋转组件上的环并使用简单的工具将环压入以将所有部件锁定到位来“定时”。
EC35 由单个 5V 电源供电，并配有一个 15 针连接器，为 A/B/Z 和 U/V/W 提供差分输出。集电极开路 U/V/W 输出作为选件提供。EC35 只需使用每个差分对的 + 输出即可获得单端输出。内部 26C31 线路驱动器可在 TTL 电平提供和吸收 20 mA 电流。推荐的差分接收器是行业标准的 26C32。当差分接收器与一个 150 Ω 电阻器串联时，可实现最大的抗噪能力，每个差分对上都放置了一个 .0047 μF 电容器。
请注意：由于 EC35 的推入式集线器设计，建议一次性安装。

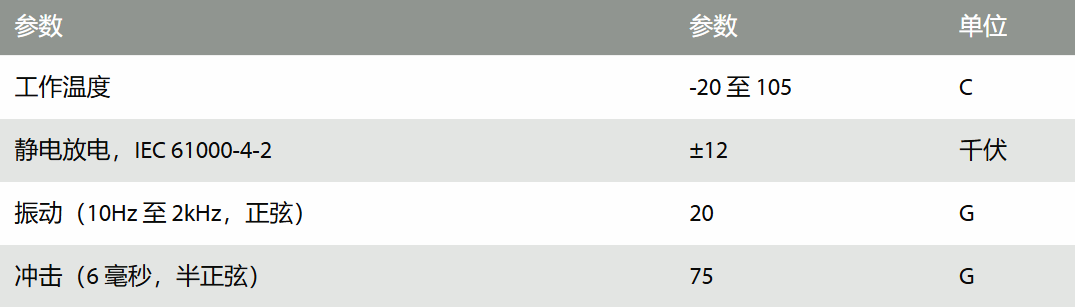

EC35 功能
- 现在 500 到 60,000 次 CPR
- 快速、简单的组装
- A/B/Z 差分输出
- U/V/W 换向输出（差分或集电极开路）
- 每次修订 2,000 至 240,000 个正交状态。
- 频率响应从 DC 到 1 MHz
- 适合直径大于 0.197 英寸的轴。（5 毫米）至 0.375 英寸（3/8 英寸）
- 单 5V 电源
产品说明
- 电缆和连接器不包括在内，必须单独订购。
