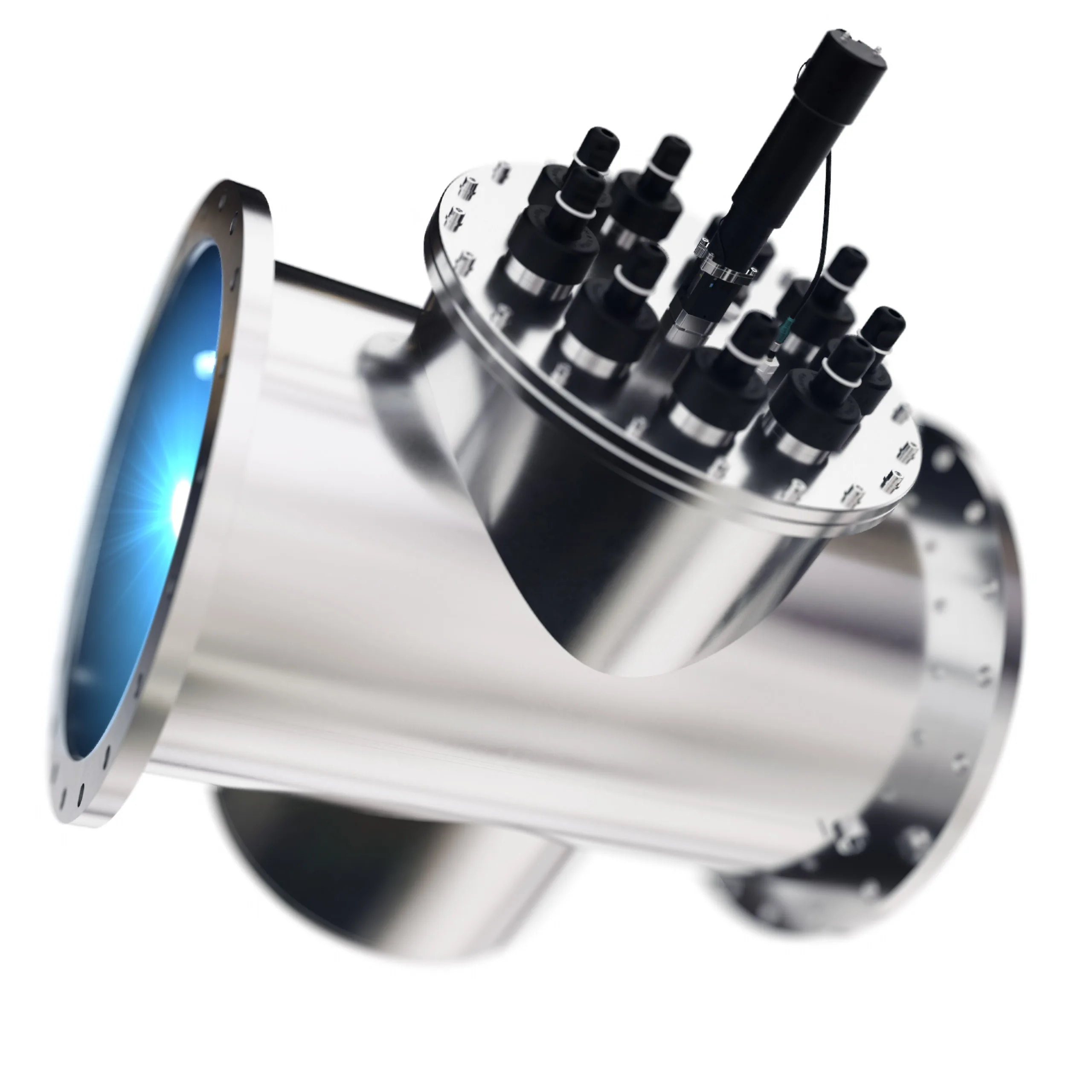

ULTRATRON 高级氧化工艺 UV 系统
高级氧化过程 （AOP） 是在水中产生 OH 自由基的化学/光化学反应的通用名称，目的是降解持久性和有毒化合物。基于紫外线的高级氧化工艺的典型示例是 UV/过氧化氢、UV/氯、UV/臭氧、UV/过硫酸盐和真空紫外线。
OH 自由基在二级反应中与大多数有机化合物发生快速反应，导致复杂的自由基链式反应，这通常会导致有机化合物矿化，最终产物为 CO2 和水。在许多水处理应用中，AOP 经常用作最终精处理步骤，以提供联合消毒和去除微量有机化合物至极低水平，从而确保水的纯度非常高。
ULTRAAQUA 使用先进的集成 CFD、紫外通量场和自由基化学过程模型提供最高效和定制的 AOP 解决方案，目的是计算和优化空间依赖性 OH 自由基浓度并预测目标化合物降解。
结果是选择反应系统、灯管类型和最佳反应器设计，确保高效的处理过程，同时考虑到水基质和目标化合物的物理化学特性。对于高度复杂的水基质，可以在 ULTRAAQUA 的高质量研究实验室中通过实验获得经验目标化合物降解。
主要亮点
- 保证去除目标化合物
- AOP 解决方案设计中的最高能效
- 通过 CFD 和 UV fluence 场优化的水力条件实现最佳化学品利用率
- 作为设计输入的工艺效率实验验证
- 自动 ULTRAWIPER 石英套管擦拭技术 – 稳定的消毒过程
- 高级电抛光不锈钢 AISI 316L 结构 – 内部反射可节省高达 30% 的能源
| 系统特性 | |
|---|---|
| 反应器配置 | 内联、U 形 |
| 材料 | 电抛光 SS 316L，超级双相钢 |
| 入口/出口连接 | DN100 （4“） – DN1200 （48”） DIN，ANSI |
| 压力等级 | 最大 16 bar |
| 流量 | 5 立方米/小时（22 加仑/分钟）– 6000 立方米/小时（38 毫克/小时） |
| 紫外线透射率 （UVT%） | 60 – 100% |
| 灯类型 | ULTRATRON 中压高强度 （MPHI） |
| 灯使用寿命 | 保证 9 000 小时 |
| 控制柜特性 | |
|---|---|
| 外壳材料 | 喷漆钢， SS304， SS316L， GFRP |
| 紫外线强度传感器 | ÖNORM M 5873-1 认证，360 度 |
| 袖子擦拭 | 手动、自动 ULTRAWIPER |
| SCADA 连接 | Profibus、Profinet、MODBUS TCP/IP |
| 外壳等级 | IP54、IP65 防护等级 |
| 灯驱动器类型 | 电子可变输出 |
| 系统电压 | 1x230V、3x400V+N+Pe +/- 10%、47-63Hz（其他可选） |
| 紫外线剂量起搏 | 自选 |
