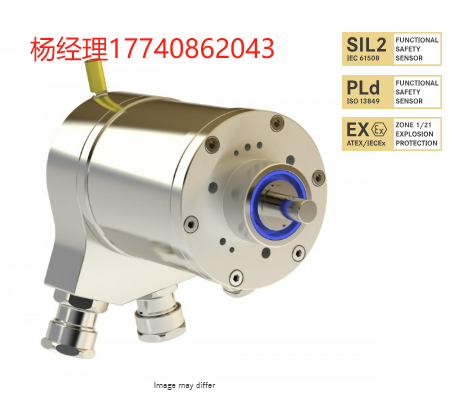

多圈编码器 TRT78/S3 SIL2/PLd
通过磁性传感器记录角度位置和圈数 —— 支持最高 4096 圈的绝对多圈检测 —— 数据输出、参数配置和诊断均通过 PROFINET 实现。外壳坚固，采用耐海水腐蚀的铝或不锈钢材料制成，配备不锈钢轴，滚珠轴承带有径向轴封，传感器电路由磁性传感器组成。PROFINET 接口符合 IEC 61158 / 61784 或 PNO 规范（订单号 2.712 和 2.722，版本 2.2），集成于 TRT 系列绝对编码器中。支持实时等级 1 和 3，即实时（RT）和等时实时（IRT），满足一致性等级 C 的要求。为实现 SIL2 安全等级，TRT/S3 具备额外的内部监控机制，并通过 PROFIsafe 协议实现安全通信。PROFIsafe 协议依据安全技术 PROFIsafe 规范版本 2.4（PNO 订单号 3.192）实现。
产品类别：旋转编码器
增量式或绝对式：绝对式
单圈或多圈：多圈
结构尺寸：78 mm（防爆外壳）
法兰和轴配置（带防爆外壳）：
- 带夹紧法兰的防爆外壳，10 mm 羽键轴
- 带方形法兰的防爆外壳，10 mm 羽键轴
- 带同步法兰的防爆外壳，10 mm 羽键轴
外壳材料：
- 铝
- 用于强磁场屏蔽的发黑钢
- 不锈钢 1.4305
- 不锈钢 1.4401
- 用于强磁场屏蔽的不锈钢 1.4521
分辨率：
- 4096 步/360°
- 8192 步/360°
- 65536 步/360°
编码类型：
- 二进制码，位置值为双字（例如用于 Simatic TIA portal 与安全扩展）
- 二进制码，位置值分为两个字
- 二进制码，位置值分为两个字，第一个字为多圈数据，第二个字为单圈数据，分辨率不可调
通信协议：PROFIsafe，SIL2
接口：PROFIsafe over PROFINET
电气连接：
- 3 个轴向连接器
- 径向电缆出口
- 径向连接器出口
- 标准：3 个径向连接器
电气/机械版本：标准
认证：
- 防爆认证（ATEX）
- SIL2/PLd
- UL
特殊功能：
- 防爆功能
- 速度监控功能
