DC-DC LVDT位移传感器
Trans-Tek生产的DC-DC LVDT（线性可变差动变压器）专为直流电流工作而设计。我们的240系列适用于一般用途，而200系列则专为短行程应用优化。在这两个系列之间，覆盖了±0.05英寸至4.0英寸的量程范围。
这些LVDT具有优异的线性度和高灵敏度。其外壳通常采用不锈钢制造，也可根据更严苛的使用环境选择其他合金材料。
我们还可以根据您的具体需求定制标准型号，例如适用于高压等极端工况环境的特殊版本。
200系列

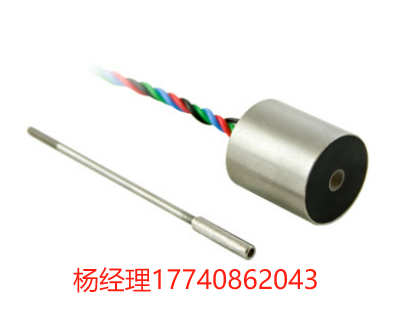

短行程DC LVDT位移传感器
200系列DC-DC LVDT是高精度的线性可变差动变压器，集成了固态振荡器和相敏解调器。该位移传感器专为直流电压系统设计，具有优异的线性度、无限分辨率以及高灵敏度。
其输入和输出电路彼此电气隔离，同时也与线圈组件外壳隔离，因此可直接应用于浮地系统或接地回路系统。由于具有较大的直流输出电压，通常可直接驱动直流指示器、记录仪和控制系统。
当铁芯在线圈组件内沿轴向移动时，输出电压将随位移线性变化，输出电压的变化量与位移量成正比。
主要特点
- 范围从 ±0.05“ 到 0.20”
- 高灵敏度
- 非线性< 0.5%、0.3%
- 不锈钢结构
SPECIFICATIONS – ELECTRICAL
| MODEL | 0200-00000 | 0200-00010 | 0201-00000 | 0201-00010 |
| RANGE, ±Inches (±mm) | 0.050(1.27) | 0.50 (1.27) | 0.100 (2.54) | 0.100(2.54) |
| INPUT, VDC | 7 Max, 5 Min | |||
| INPUT, mA | 20 | 20 | 35 | 35 |
| OUTPUT, FULL SCALE OPEN CIRCUIT, ±VDC | 1.5 | 1.5 | 2.8 | 2.8 |
| LINEARITY, ±FULL SCALE, % | 0.5 | 0.3 | 0.5 | 0.3 |
| INTERNAL CARRIER FREQUENCY | 9KHz | |||
| MAX RIPPLE, RMS/VDC Output Range | 0.7% | |||
| OUTPUT IMPEDANCE, KOhms | 2.2 | 2.2 | 3.0 | 3.0 |
| FREQ. RESPONSE (3 dB down), Hz | 350 | 350 | 170 | 170 |
| TEMPERATURE RANGE | -65°F to +140°F (-54°C to +60°C) | |||
| RESOLUTION | Infinite | |||
备注：
- 必须观察激发的极性才能正常工作。反转不会损坏设备。
- 正常运行所需的最小负载阻抗为 50 KOhms。
- 输出极性在 null 的一侧为正，在 null 的另一侧为负。
- 当磁芯向引线端移动时，蓝色引线相对于绿色引线更正。

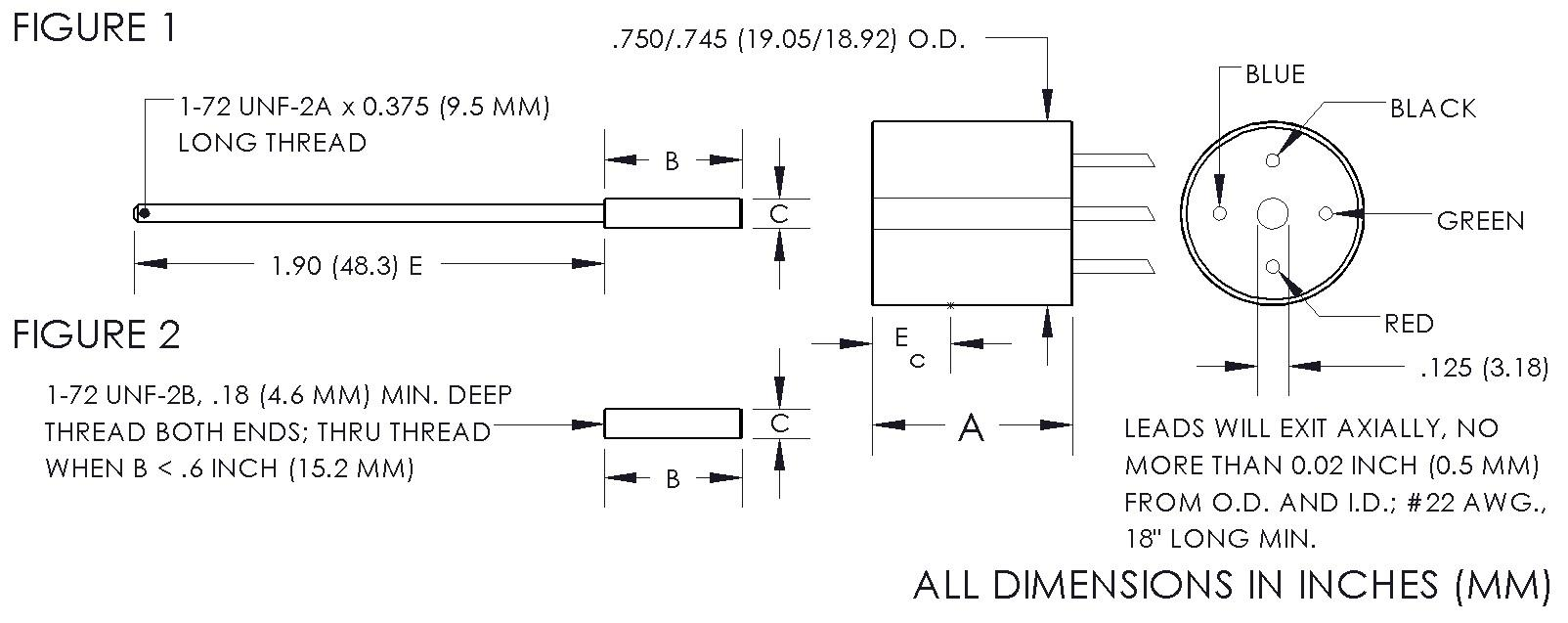

SPECIFICATIONS – MECHANICAL
| MODEL* | LINEAR RANGE ±Inches (mm) | BODY LENGTH, A Inches (mm) | ELECTRICAL CENTER, Ec Inches (mm) | BODY MASS Grams | CORE LENGTH, B Inches (mm) | EXTENSION LENGTH, E Inches (mm) |
| 0200-0000__ | 0.05 (1.27) | 0.81 (20.6) | 0.32 (8.13) | 21 | 0.56 (14.2) | 1.9 (48.3) |
| 0200-0001__ | 0.05 (1.27) | 0.81(20.6) | 0.32 (8.13) | 21 | 0.56 (14.2) | 1.9 (48.3) |
| 0201-0000__ | 0.10 (2.54) | 1.06 (26.9) | 0.44 (11.2) | 26 | 0.81 (20.6) | 1.9 (48.3) |
| 0201-0001__ | 0.10 (2.54) | 1.06 (26.9) | 0.44 (11.2) | 26 | 0.81 (20.6) | 1.9 (48.3) |
* 以“_”结尾的型号有多个核心选项。所有标准单位都将以 0 结尾，表示核心组件。该芯组件由一个钎焊到延长杆的芯组成，延长杆终止于 1-72 个 UNF-2A 螺纹中。如果未选择选项，将提供选项 0。选项 1 表示具有较小型芯的型芯组件。核心选项 2 和 3 仅提供线程核心。可以使用单独的延长杆将芯连接到移动物体。
