AC-AC LVDT（交流-交流线性可变差动变压器）
Trans-Tek 设计并制造用于各种标准和特殊应用的 AC-AC LVDT，提供多种选项和配置可选。量程范围从我们 230 系列的 ±0.005 英寸到 210-220 系列的 60 英寸。除了常规工业用途的型号外，我们还提供超高精度型号。我们的 AC-AC LVDT 提供多种尺寸，以适应有限的空间和操作环境，直径最小可达 0.30 英寸。材料包括不锈钢、碳钢，并可根据更具挑战性的工作环境选择合金材质。我们还可以根据您的特定需求对标准 AC-AC LVDT 进行改造，例如适用于高压高温环境、液体浸泡，或暴露在盐、灰尘及其他外部因素等恶劣条件下的应用。
Series 210-220 长行程 AC LVDTs
Series 210-220 系列 AC LVDT 提供高精度的线性位移测量，适用于行程范围从0.5英寸至60英寸的应用场合。该系列位移传感器设计具有极低的温度系数，并且非线性误差不超过 ±0.25% 满量程。采用变节距的次级线圈，并通过计算机控制绕线机进行制造，最大限度地减少产品长度与行程的比例，并确保产品一致性。
Trans-Tek Series 210-220 AC LVDT，适用于行程范围从0.5至60英寸的线性位移测量
[下载规格书]
主要特性
- 行程范围：±0.25″ 至 60″
- 不锈钢结构
- 非线性误差 ≤ ±0.25%
- 高灵敏度
- 低温度系数
- 防泼水结构
位移传感器技术规格
| 型号 | 最大行程 ±英寸（mm） | 可用最大行程 ±英寸（mm） | 外壳长度 L 英寸（mm） | 磁芯型号 | 磁芯长度 Lc 英寸（mm） | 磁芯质量 g | 输入阻抗 Ω | 直流输入电阻 Ω | 输出阻抗 Ω | 相位角 ° |
|---|---|---|---|---|---|---|---|---|---|---|
| 0215-0000 | 0.25 (6.4) | 0.65 (16.5) | 2.50 (63.5) | C005-0108 | 1.00 (25.4) | 5.1 | 205 | 22 | 265 | 13 |
| 0216-0000 | 0.50 (12.7) | 0.95 (24.1) | 3.25 (82.6) | C005-0108 | 1.00 (25.4) | 5.1 | 235 | 31 | 310 | 17 |
| 0217-0000 | 1.00 (25.4) | 1.45 (36.8) | 4.50 (114.3) | C005-0113 | 1.25 (31.8) | 6.6 | 195 | 36 | 205 | 19 |
| 0218-0000 | 2.00 (50.8) | 2.70 (68.9) | 7.50 (190.5) | C005-0107 | 1.50 (38.1) | 8.1 | 200 | 46 | 255 | 22 |
| 0219-0000 | 3.00 (76.2) | 3.80 (96.5) | 10.00 (254.0) | C005-0106 | 1.90 (48.3) | 10.9 | 225 | 57 | 285 | 25 |
| 0220-0000 | 5.00 (127.0) | 5.95 (151.1) | 15.00 (381.0) | C005-0105 | 2.50 (63.5) | 14.7 | 360 | 89 | 460 | 31 |
| 0221-0000 | 7.50 (190.5) | 8.45 (214.6) | 21.50 (546.1) | C005-0104 | 4.00 (101.6) | 24.5 | 235 | 55 | 235 | 30 |
| 0222-0000 | 10.00 (254.0) | 11.00 (279.4) | 28.00 (711.2) | C005-0103 | 5.50 (139.7) | 34.4 | 330 | 72 | 285 | 31 |
| 0223-0000 | 15.00 (381.0) | 16.40 (416.6) | 40.00 (1016) | C005-0100 | 7.00 (177.8) | 44.4 | 450 | 57 | 395 | 25 |
| 0224-0000 | 20.00 (508.0) | 21.30 (541.0) | 50.00 (1270) | C005-0100 | 7.00 (177.8) | 44.4 | 660 | 100 | 580 | 30 |
| 0225-0000 | 25.00 (635.0) | 26.20 (665.5) | 60.00 (1524) | C005-0100 | 7.00 (177.8) | 44.4 | 210 | 41 | 355 | 28 |
| 0226-0000 | 30.00 (762.0) | 31.30 (795.0) | 70.00 (1778) | C005-0100 | 7.00 (177.8) | 44.4 | 200 | 45 | 410 | 30 |
通用技术参数（基于参考频率）
- 非线性误差：≤ ±0.25% 满量程（最优拟合直线）
- 参考频率：0215-0000 至 0222-0000 型号为 7.0KHz；0223-0000 至 0226-0000 型号为 3.0KHz
- 灵敏度：满量程时为 0.50 V/V ±10%
- 输入电压：最大20 VRMS
- 零点电压：< 1.0% 激励电压
- 温度系数：零点 < ±0.001% FS/°F，满量程 < ±0.01% 读数/°F
- 温度范围：
- 工作：-67°F 至 +257°F（-55°C 至 +125°C）
- 存储：-67°F 至 +275°F（-55°C 至 +135°C）
- 外壳及内衬材质：300系列不锈钢
- 磁芯材质：镀铬铁/镍合金
磁芯延长杆（需另购）
建议使用非磁性不锈钢材质的磁芯延长杆，尺寸设计可使传感器在其整个行程范围内正常工作。可选用更长行程型号的延长杆以便于安装，但若使用比推荐长度短的延长杆，可能会减少LVDT的有效测量行程。
适配DC-DC操作的可选振荡器/解调器

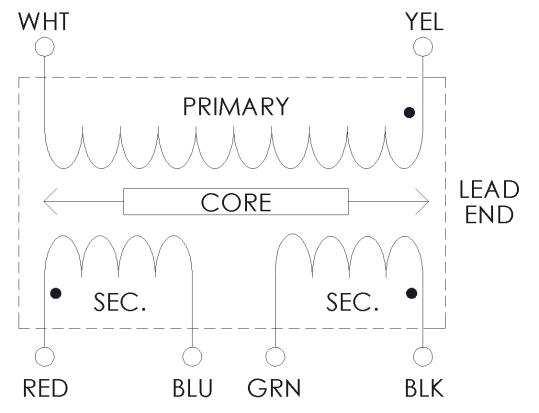

在原型开发或偏好DC输入输出的应用中，任何标准、高温或带通气孔的Series 210-220型号均可与Series 1000振荡器/解调器配套使用。DC系统提供与独立AC LVDT相同的性能，高电平DC输出可直接与模拟电路、数据采集卡、PLC或A/D转换器接口。振荡器/解调器支持零点偏移和非标准增益的定制，可满足特定需求。详细接线信息见数据表销售部分。
组合性能参数（LVDT + 振荡器/解调器）：
- 配套振荡器型号：
- Model 1000-0011：适用于型号 0223-0000 至 0226-0000
- Model 1000-0012：适用于型号 0215-0000 至 0222-0000
- 非线性误差：< ±0.25% 满量程（最佳拟合直线）
- 输入：±14.5 至 ±28.0 VDC，最大100mA，带内部稳压与反接保护
- 输出：通过增益调节可调整为±5.0VDC（行程终点）
- 频率响应（-3dB）：
- 1000-0011 系统：最小 500Hz
- 1000-0012 系统：最小 1000Hz
- 输出纹波：最大 < 0.03 VRMS
- 温度系数：
- 零点 < ±0.0035% FS/°F
- 满量程 < ±0.02% 读数/°F
- 温度范围：
- LVDT：工作 -67°F 至 +257°F（-55°C 至 +125°C）；存储 -67°F 至 +275°F（-55°C 至 +135°C）
- 振荡器/解调器：工作 +32°F 至 +158°F（0°C 至 +70°C）；存储 -67°F 至 +257°F（-55°C 至 +125°C）
高压环境下的Series 210-220改型产品
此版本适用于非导电且非腐蚀性气体或液体中，最高工作压力达5000 PSI。带通气孔的外壳可消除环境与传感器内部的压差，即使在快速或极端压力变化下也不会造成损坏或性能下降。
在用药粉制作片剂时，双LVDTs控制药丸的重量和厚度
我们的交流 LVDT 可以替代“Fastar”可变电感器器件
LVDT 提供 Waukesha 发动机上气缸的排量反馈;这样做是为了测量发动机爆震并确定不同燃料混合物的辛烷值
