290 系列 AC LVDT 是通用传感器，设计用于大多数工业环境。所有装置均端接在 6 根引线中，可方便地连接到大多数调节电子设备。
主要特点
- 范围从 ±0.05“ 到 6.0”
- 非线性度 ≤ 0.5%
- 高输入阻抗
- 0.5“ 和 0.75” 外径
SPECIFICATIONS – ELECTRICAL
| MODEL | LINEAR RANGE ±Inches (mm) | REFERENCE FREQUENCY | SENSITIVITY V/in./V | INPUT IMPEDANCE Ohms | OUTPUT IMPEDANCE Ohms | PHASE ANGLE UNCOMPENSATED | FREQUENCY FOR ZERO PHASE SHIFT | MAXIMUM EXCITATION |
| 0290-0000 | 0.050 (1.27) | 10.0 KHz | 2.6 | 1550 | 860 | -3.6° | 7.0 KHz | 1.0 V.A. |
| 0291-0000 | 0.100 (2.54) | 5.0 KHz | 3.9 | 740 | 1790 | 0° | 5.0 KHz | 1.0 V.A. |
| 0292-0000 | 0.250 (6.35) | 2.4 KHz | 1.6 | 2100 | 813 | 9.3° | 30 KHz | 1.0 V.A. |
| 0293-0000 | 0.500 (12.7) | 2.4 KHz | 0.75 | 800 | 156 | 11° | 10 KHz | 1.0 V.A. |
| 0294-0000 | 1.00 (25.4) | 2.4 KHz | 0.61 | 458 | 194 | 9.3° | 9.3 KHz | 1.0 V.A. |
| 0295-0000 | 2.00 (50.8) | 2.4 KHz | 0.41 | 2050 | 520 | 7° | 6.4 KHz | 1.0 V.A. |
| 0296-0000 | 3.00 (76.2) | 2.4 KHz | 0.23 | 1360 | 356 | 14° | 6.8 KHz | 1.0 V.A. |
笔记：
- 电气规格基于以指定的激励频率为初级线圈通电。
- 给出了灵敏度的标称值。
- 工作温度 -50°F 至 +250°F（-46°C 至 +121°C）

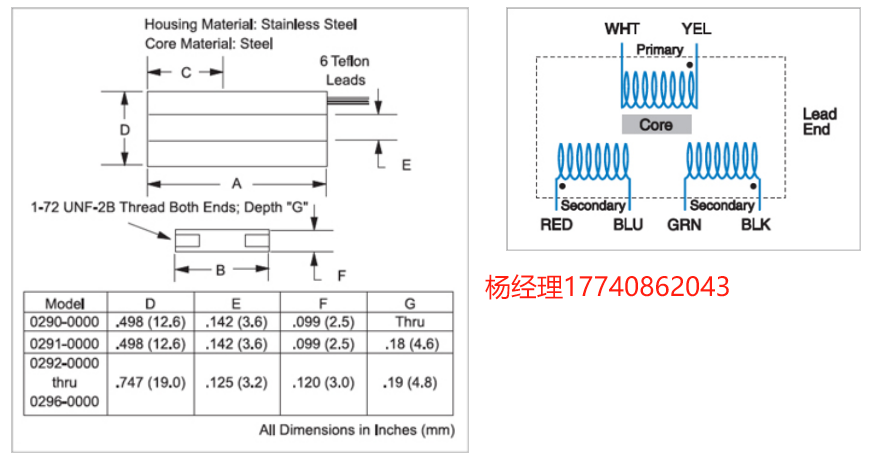

SPECIFICATIONS – MECHANICAL
| MODEL | HOUSING LENGTH A Inches (mm) | CORE LENGTH B Inches (mm) | ELECTRICAL CENTER C Inches (mm) | INNER SLEEVE MATERIAL | TOTAL NET WEIGHT W/0 CORE Grams | CORE NET WEIGHT Grams | CORE PART NUMBER | LEAD LENGTH, GAUGE |
| 0290-0000 | 0.88 (22.3) | 0.56 (14.2) | 0.34 (8.64) | PHENOLIC | 14 | 0.4 | C005-0003 | 7” AWG #30 |
| 0291-0000 | 1.06 (27.0) | 0.81 (20.6) | 0.46 (11.7) | PHENOLIC | 17 | 0.7 | C005-0007 | 7” AWG #30 |
| 0292-0000 | 3.21 (81.5) | 1.75 (44.5) | 1.40 (35.6) | S.S. | 56 | 2.5 | C005-0054 | 18” AWG #26 |
| 0293-0000 | 3.71 (94.2) | 1.50 (38.1) | 1.65 (41.9) | S.S. | 65 | 2.0 | C005-0055 | 18” AWG #26 |
| 0294-0000 | 4.71 (120) | 1.75 (44.5) | 2.15 (54.6) | S.S. | 74 | 2.5 | C005-0054 | 18” AWG #26 |
| 0295-0000 | 8.21 (209) | 2.50 (63.5) | 3.90 (99.1) | S.S. | 116 | 3.6 | C005-0056 | 18” AWG #26 |
| 0296-0000 | 10.52 (267) | 2.00 (50.8) | 5.30 (134) | S.S. | 136 | 2.8 | C005-0048 | 18” AWG #26 |
直流输入、直流输出 LVDT 是带有集成振荡器/解调器的交流 LVDT，提供了一种紧凑且经济高效的位移传感方法。
下面介绍了如何创建简单的无源信号调节电路，以对标准双极 LVDT 进行缩放、偏移和允许零点微调。
DC-DC LVDT 设计为由稳压直流电源激励。传感器的输出将跟踪激励电压的任何变化。作为一般建议，电源线和负载规定应优于 0.1%。但是，电源的稳定性应与系统精度要求一致。
由于振荡器的电流消耗不同，电源的电流容量应至少为传感器指定标称值的两倍。较低的评级可能会影响系统线性度。当多个 LVDT 要使用相同的电源工作时，它们都应该直接连接到电源，而不是连接到公共远程结点。这将减少设备之间串扰的可能性。此外，通过公共电源线的电阻，单个单元的电流消耗变化可能会导致 LVDT 的局部电压降，进而产生不稳定的输出。
DC-DC LVDT 的输出是双极的。在线性范围的一端，输出为负直流电压;在中间，零伏特;在另一端，正直流电压。为了获得更大的灵活性和对输出特性的控制，可以使用无源信号调节。信号处理的三个主要功能是：缩放输出信号、电气零点调整以及将输出转换为单极电压。这些功能可以单独解决，但通常组合在一个零偏移和缩放电路中。
