280 系列 AC LVDT 的设计和制造旨在提供一种精确而经济的线性位移测量方法。传感器的工作范围为 0.1 至 2.0 英寸。最大非线性度指定为满量程± 0.4%。
主要特点
- 范围从 ±0.05“ 到 2.0”
- 非线性度 ≤ 0.4%
- 较大的芯孔间隙
- 低成本
SPECIFICATIONS – ELECTRICAL
| MODEL | LINEAR RANGE ±Inches (mm) | REFERENCE FREQUENCY | SENSITIVITY V/in./V | INPUT IMPEDANCE Ohms | OUTPUT IMPEDANCE Ohms | PHASE ANGLE UNCOMPENSATED | FREQUENCY FOR ZERO PHASE SHIFT | MAXIMUM NON-LINEARITY | MAXIMUM EXCITATION |
| 0280-0000 | 0.050 (1.27) | 1.0 KHz | 4.5 | 71 | 935 | 3° | 1.6 KHz | ±0.4% Full Scale | 1.0 V.A. |
| 0281-0000 | 0.100 (2.54) | 1.0 KHz | 3.2 | 70 | 342 | 3° | 1.4 KHz | ||
| 0282-0000 | 0.250 (6.35) | 2.4 KHz | 2.9 | 46 | 160 | 25° | 17 KHz | ||
| 0283-0000 | 0.500 (12.7) | 2.4 KHz | 1.8 | 107 | 265 | 15° | 10 KHz | ||
| 0284-0000 | 1.00 (25.4) | 2.4 KHz | 0.95 | 100 | 134 | 9.5° | 7.8 KHz |
笔记：
- 电气规格基于以指定的激励频率为初级线圈通电。
- 给出了灵敏度的标称值。
- 工作温度 -50°F 至 +250°F（-46°C 至 +121°C）

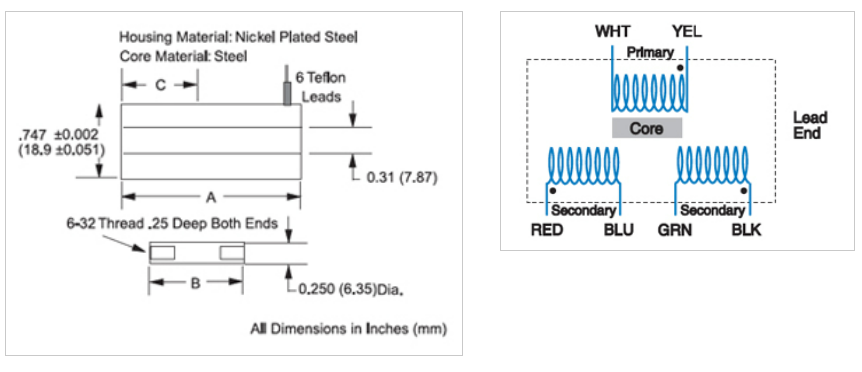

SPECIFICATIONS – MECHANICAL
| MODEL | HOUSING LENGTH A Inches (mm) | CORE LENGTH B Inches (mm) | ELECTRICAL CENTER C Inches (mm) | INNER SLEEVE MATERIAL | TOTAL NET WEIGHT W/0 CORE Grams | CORE NET WEIGHT Grams | CORE PART NUMBER | LEAD LENGTH, GAUGE |
| 0280-0000 | 1.63 (41.4) | 1.00 (25.4) | 0.63 (16.0) | PHENOLIC | 40 | 5.4 | C005-0046 | 7” AWG #26 |
| 0281-0000 | 1.94 (49.3) | 1.19 (30.2) | 0.78 (19.8) | PHENOLIC | 48 | 6.4 | C005-0045 | 7” AWG #26 |
| 0282-0000 | 3.31 (84.1) | 1.25 (31.8) | 1.47 (37.3) | PHENOLIC | 67 | 7.0 | C005-0044 | 7” AWG #26 |
| 0283-0000 | 4.88 (124) | 2.00 (50.8) | 2.25 (57.2) | PHENOLIC | 105 | 12.1 | C005-0037 | 7” AWG #26 |
| 0284-0000 | 6.88 (175) | 3.00 (76.2) | 3.25 (82.6) | PHENOLIC | 120 | 18.4 | C005-0038 | 7” AWG #26 |
在疏散环境中作 LVDT 需要一些特殊考虑。通过包装变化或安装考虑，可以保持我们标准 LVDT 特性的完整性。为了选择最合适的版本，必须了解在正常环境和真空环境中运行之间的区别。
在正常大气压下，LVDT 产生的大部分热量通过对流和传导消散。在真空中，缺乏大气层会阻止通过对流冷却。该设备仍会将热能传导到与其接触的物体上，但它们必须反过来消散热量。热量的积聚会导致测量不准确，并可能造成 LVDT 的热过载。

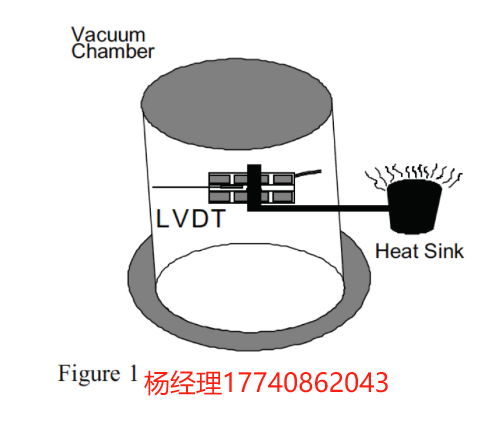

为了给设备提供足够的冷却，可以采用不同的程序。一种方法是将 LVDT 的外壳连接到真空之外的某个物体。真空中的连接物体将充当 LVDT 和外部环境之间的热导体。为了将设备的温度保持在最低水平，建议使用低励磁电压。

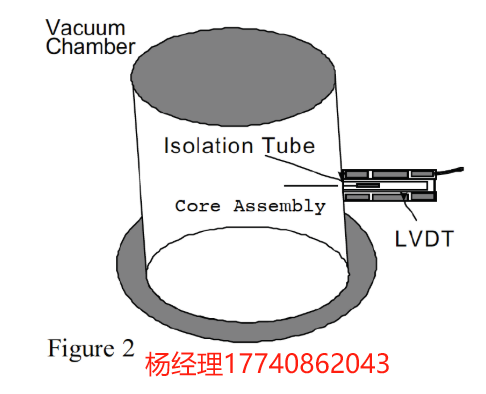

第二种方法是将 LVDT 安装在真空外的隔离管中。这使得外壳能够保持在正常环境中，无需散热策略。
与真空作相关的另一个问题是释气。在正常大气压下，只要环境没有发生剧烈变化，表现为稳定液体或固体的材料就会保持稳定。当大气开始减压时，被困在材料中的气体和空气袋会逸出。这种效应发生在标准换能器中使用的环氧树脂、粘合剂和硅橡胶中。除气会向您试图减压的大气中引入新的气体体积，从而降低真空的完整性。另一个考虑因素是逸出的气体对环境中其他成分的影响。环氧树脂会释放出挥发性气体，虽然没有腐蚀性，但它可能会覆盖其他元件，如相机镜头或敏感的硅材料。在设置此类环境时，必须考虑这些影响。
由于 LVDT 上的外壳和线圈之间可能存在部分密封，因此装置中发生的脱气可能会在一段时间内被截留并释放。TRANS-TEK 用于防止这种情况的解决方案是给外壳通风，以便气态物质不受限制地逸出。为了减少发生的释气量，DC-DC 装置中使用的硅橡胶和其他材料被替换为更合适的材料。
