Trans-Tek AC-AC LVDT AC-AC 线性可变差动变压器 230 系列 0.375“ 外径交流 LVDT

230 系列 3/8“ 交流 LVDT 可为行程为 0.01 至 2.0 英寸的应用提供精确的线性位移测量。传感器的设计具有极低的温度系数，非线性度小于 ± 0.25% F.S。这些传感器体积小，非常适合重量要求严格的应用和狭小空间的放置。该核心足够轻，可用于低驱动力或高加速度的系统，而不会对系统性能产生不利影响。

主要特点

  • 范围从 ±0.005“ 到 2.0”
  • 0.375“ 外径
  • 非线性 ≤0.25%
  • 高灵敏度
  • 低温度系数
  • Low Mass Core

参数 (Reference frequency 7.0 KHz)

MODEL0230-00000231-00000232-00000233-00000234-00000235-00000236-00000237-0000
NON-LINEARITY≤ ±0.25% Total Stroke (Best Fit Straight Line)
LINEAR RANGE±Inches
±(mm)		0.005
(0.13)		0.01
(0.26)		0.025
(0.64)		0.05
(1.27)		0.1
(2.54)		0.25
(6.35)		0.5
(12.7)		1.0
(25.4)

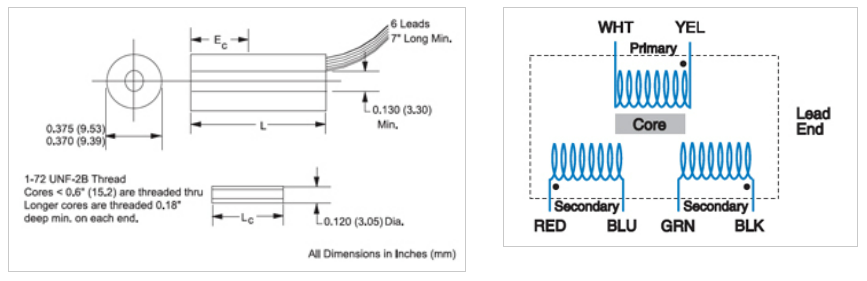

BODY LENGTHL Inches
(mm)		0.85
(21.6)		0.85
(21.6)		0.85
(21.6)		0.85
(21.6)		0.95
(24.1)		2.6
(66.0)		3.1
(78.7)		4.3
(109.2)
CORE LENGTHLc Inches
(mm)		0.45
(11.4)		0.45
(11.4)		0.45
(11.4)		0.45
(11.4)		0.55
(14.0)		1.19
(30.2)		1.19
(30.2)		1.19
(30.2)
CORE MASSGrams0.50.50.50.50.61.31.31.3
CORE P/NC005-0125C005-0125C005-0125C005-0125C005-0126C005-0058C005-0058C005-0058
ELECTRICAL CENTEREc Inches
(mm)		0.385
(9.8)		0.385
(9.8)		0.385
(9.8)		0.385
(9.8)		0.435
(11.0)		1.21
(30.7)		1.46
(37.1)		2.06
(52.3)
TEMPERATURE RANGE-65°F to +257°F (-55°C to +125°C) (OPERATING); -65°F to +275°F (-55°C to +135°C) (STORAGE)
TEMP. COEFFICIENTSZERO < ±0.001% Total Stroke /°F; SENSITIVITY < ±0.01% Output /°F
SENSITIVITYV/in./V ±10%44444210.5
PHASE ANGLE (Output
voltage LEADS input voltage)		Degrees55555000
INPUT IMPEDANCEOhms260255250245480320300355
INPUT RESISTANCEOhms DC3636363660223040
OUTPUT RESISTANCEOhms DC135135135135205210170185
NULL VOLTAGE% V Ex.<0.2<0.25<0.3<0.4<0.8<1.0<1.0<1.0
MAXIMUM EXCITATION15 VRMS

材料

230 系列 LVDT1000-0014 振荡器/解调器
箱铁镍合金箱Pheonolic 菲奥诺利克
内径Pheonolic 菲奥诺利克螺纹嵌件铝
结束密封件环氧的
导致#30 AWG 特氟龙
绝缘铜		端子条聚酰胺和镍
镀磷青铜
核心铁镍合金
