Trans-Tek的测量型LVDT（Gaging LVDT）专为需要弹簧加载结构的应用而设计，能够实现精确的线性位移测量。
当被测物体无法直接连接到LVDT的铁芯组件时，应采用测量型LVDT来替代传统的自由移动型LVDT。常见应用包括：
- 厚度测量
- 机械控制
- 表面轮廓测量
- 以及其他需要高精度测量的场合。
我们的测量型位移传感器提供交流（AC）或直流（DC）版本，并可选配不同尺寸。此外，也可以根据您的具体需求进行定制。

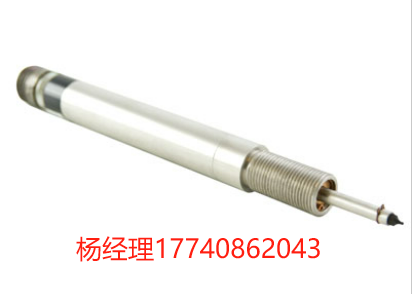

310-320系列
长行程交流测量型LVDT位移传感器
310-320系列长行程交流测量型位移传感器由高精度AC LVDT、坚固的不锈钢外壳和弹簧驱动的不锈钢轴组成。延续了Trans-Tek高性能交流LVDT的一贯优势，该系列传感器具有优异的非线性性能和极低的温度系数。
产品提供0.5至20英寸的全行程位移量，特别适用于以下场合：
- 单点或多点测量系统
- 厚度测量
- 机械控制
- 以及其他需要高精度、弹簧加载式线性位移测量的应用。
燃油箱膨胀测试
长行程传感器协助汽车制造商测试燃油箱上的应力点。
采用 310-320系列 长行程交流测量型LVDT传感器，可在燃油箱因加压或温度变化而膨胀时，精确测量其表面位移，从而识别潜在的结构应力集中区域。该系列传感器凭借其弹簧加载设计、高线性度和耐环境性能，非常适合此类严苛的测试场合。
主要特点
- 范围从 ±0.25“ 到 ±10.0”
- 可逆弹簧选项
- 非线性 ≤0.25%
- 不锈钢结构
SPECIFICATIONS
| MODEL | LINER RANGE ±Inches (mm) | MAX USABLE RANGE ±Inches (mm) | MAX TIP FORCE Ounces | TOTAL LENGTH A Inches (mm) | SHAFT LENGTH B Ohms | INPUT IMPEDANCE Ohms | DC INPUT RESISTANCE Ohms | OUPUT IMPEDANCE Ohms | PHASE ANGLE Degrees |
| 0315-0000 | 0.25 (6.35) | 0.50 (12.7) | 20 | 8.96 (228) | 1.47 (37.3) | 205 | 22 | 265 | 13 |
| 0316-0000 | 0.50 (12.7) | 0.87 (22.1) | 27 | 11.05 (281) | 2.32 (58.9) | 235 | 31 | 310 | 17 |
| 0317-0000 | 1.00 (25.4) | 1.37 (34.8) | 27 | 15.26 (388) | 3.42 (86.9) | 195 | 36 | 205 | 19 |
| 0318-0000 | 2.00 (50.8) | 2.37 (60.2) | 36 | 22.51 (572) | 5.56 (141) | 200 | 46 | 255 | 22 |
| 0319-0000 | 3.00 (76.2) | 3.62 (91.9) | 45 | 31.13 (791) | 8.13 (207) | 225 | 57 | 285 | 25 |
| 0320-0000 | 5.00 (127) | 5.80 (147) | 42 | 47.31 (1202) | 12.85 (326) | 360 | 89 | 460 | 31 |
| 0321-0000 | 7.50 (191) | 8.25 (210) | 41 | 68.23 (1733) | 18.38 (467) | 235 | 55 | 235 | 30 |
| 0322-0000 | 10.00 (254) | 10.75 (273) | 40 | 86.93 (2208) | 23.88 (607) | 330 | 72 | 285 | 31 |
