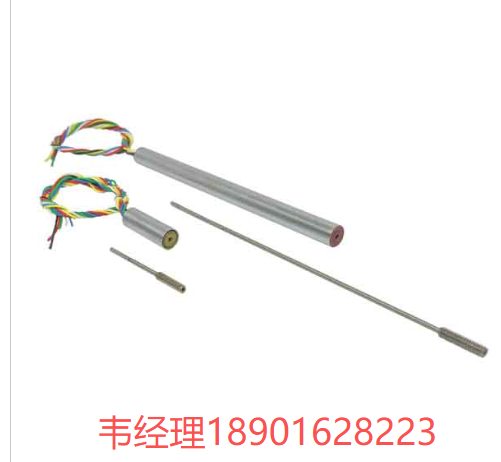

0430系列0.3英寸外径的微型交流式LVDT能够为行程范围在+/-0.01英寸至+/-1.0英寸之间的应用提供精确的线性位移测量数据。由于体积小巧，这些传感器非常适合用于对重量要求严格的场合，以及空间狭小的环境。其结构轻便，因此即便在驱动力较小或加速度较高的系统中使用，也不会影响系统的性能。
主要特点：
测量范围为±0.010″至1.0″；外径为0.3英寸。
材料采用碳钢制成；结构轻便。
具有较低的低温影响系数。
| 模型 | 完整笔触长度：以英寸或毫米为单位 | * 笔迹移动距离，最小英寸值（毫米） | 主体长度，单位为英寸（毫米） | 核心产品编号 | 芯长，单位：英寸（毫米） | 核心质量：克 | 输入阻抗：欧姆 | 直流输入电阻值（欧姆） | 输出阻抗：欧姆 | 相位角：度数 |
| 0431-0000 | 0.010 (0.254) | 0.150 (3.81) | 0.85 (21.59) | C005-0158 | 0.45 (11.43) | 0.14 | 149 | 24 | 98 | -6 |
| 0432-0000 | 0.025 (0.635) | 0.150 (3.81) | 0.85 (21.59 | C005-0158 | 0.45 (11.43) | 0.14 | 149 | 24 | 98 | -6 |
| 0433-0000 | 0.050 (1.27) | 0.150 (3.81) | 0.85 (21.59) | C005-0158 | 0.45 (11.43) | 0.14 | 149 | 24 | 98 | -6 |
| 0434-0000 | 0.100 (2.54) | 0.150 (3.81) | 0.95 (24.13) | C005-0157 | 0.55 (13.97) | 0.17 | 318 | 42 | 152 | -5 |
| 0435-0000 | 0.250 (6.35) | 0.600 (15.24) | 2.40 (60.96) | C005-0155 | 1.19 (30.23) | 0.40 | 133 | 15 | 170 | 0 |
| 0436-0000 | 0.500 (12.7) | 0.500 (12.7) | 3.10 (78.74) | C005-0155 | 1.19 (30.23) | 0.40 | 139 | 18 | 124 | 0 |
| 0437-0000 | 1.000 (25.4) | 0.500 (12.7) | 4.30 (109.22) | C005-0155 | 1.19 (30.23) | 0.40 | 245 | 31 | 190 | 5 |
*在线性运动过程中，其输出电压在每个阶段都保持单调变化。
(参考频率下的技术规格)
| 模型 | 0431-0000 | 0432-0000 | 0433-0000 | 0434-0000 | 0435-0000 | 0436-0000 | 0437-0000 |
| 非线性 | ≤ ± 0.25% 标称值（最佳拟合直线） | ||||||
| 参考频率 | 7.0千赫兹正弦电压激励 | ||||||
| 灵敏度：Vin/IN/Vout的数值可波动±10% | 5.25 | 5.25 | 5.25 | 5.04 | 1.95 | 1.0 | 0.50 |
| 输入电压 | 15伏特有效值，最大值。 | ||||||
| 零电压 | 0.25% | 0.3% | 0.4% | 0.8% | 1% | 1% | 1% |

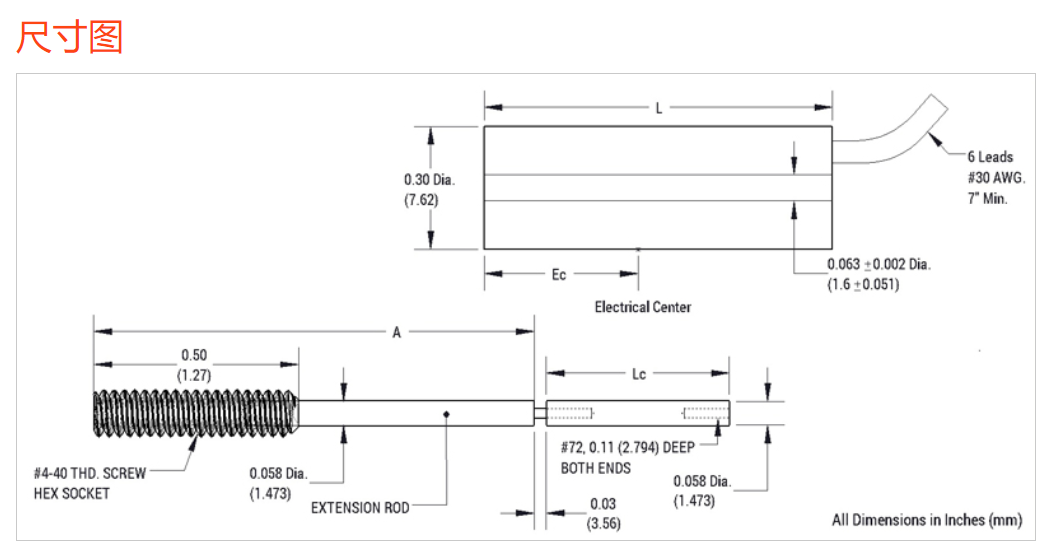

| 埃克电气中心 | 0.385 (9.78) | 0.385 (9.78) | 0.385 (9.78) | 0.435 (11.05) | 1.21 (30.73) | 1.46 (37.08) | 2.06 (52.32) |
| 温度系数 | ±0.003% 法定满量程值/华氏度 | ±0.003% 温度满量程值/华氏度 | ±0.0012 FS/°F | ±0.0012 FS/°F | ±0.0012 FS/°F | ±0.0012 FS/°F | ±0.0012 FS/°F |
| 温度范围 | 工作温度范围为-67°F至+257°F（-55°C至+125°C）；储存温度范围为-67°F至+275°F（-55°C至+135°C）。 | ||||||
| 外壳 | DOM 1018型碳钢外壳。 | ||||||
| 孔内衬套 | 托龙 | 托龙 | 托龙 | 圣圣300号 | 圣圣300号 | 圣圣300号 | 圣圣300号 |
| 核心 | 镀铬铁/镍合金 | ||||||
经过改良的430系列产品，适用于高压环境使用
430系列的高压型号适用于在压力高达5,000磅/平方英寸的非导电且无腐蚀性的流体或气体环境中使用。其带有排气装置的外壳能够有效消除环境与传感器内部之间的压力差，因此即使出现快速且极端的压力变化，也不会导致传感器受损或性能下降。具体产品规格请参阅前一页的表格。
| 模型 | 笔触宽度 ±英寸（毫米） |
| 0431-0001_ | 0.010 (0.254) |
| 0432-0001_ | 0.025 (0.635) |
| 0433-0001_ | 0.050 (1.27) |
| 0434-0001_ | 0.100 (2.54) |
| 0435-0001_ | 0.250 (6.35) |
| 0436-0001_ | 0.500 (12.7) |
| 0437-0001_ | 1.000 (25.4) |
注意：所有电气及物理规格与标准型Series 430 LVDT完全相同。
