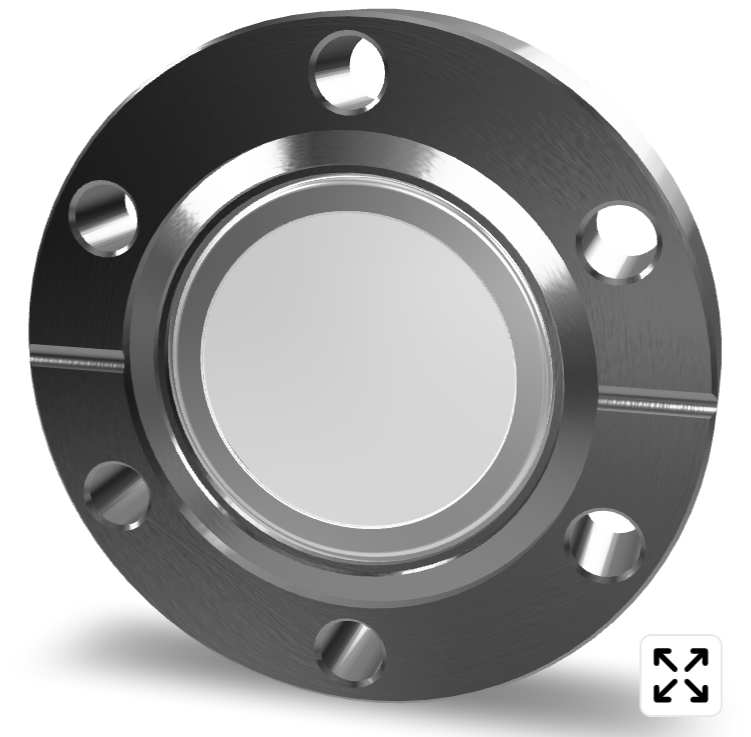

UV 级钎焊熔融石英零长度观察窗
密封类型：钎焊
最高温度：CF 型号：200 °C，KF 与 ISO 型号：150 °C
最低温度：-20 °C
最高温度变化速率：每分钟 3 °C
泄漏率：<1×10⁻¹⁰ mbar L/s（He）
压力范围：1 bar 至 1×10⁻¹¹ mbar
表面质量：20/10 划痕/凹点
平行度：< 3 弧分
平整度：见下表
激光损伤阈值：连续波（CW）– 530 nm 时 500 W/cm²
脉冲 – 530 nm 时 2 J/cm²，脉冲宽度 10 ns
（注：随波长、脉冲宽度、激光类型及光学元件清洁度而变化）
法兰材料：CF 型号：304L、316LN
KF 与 ISO 型号：304L

UV 级钎焊熔融石英零长度观察窗说明

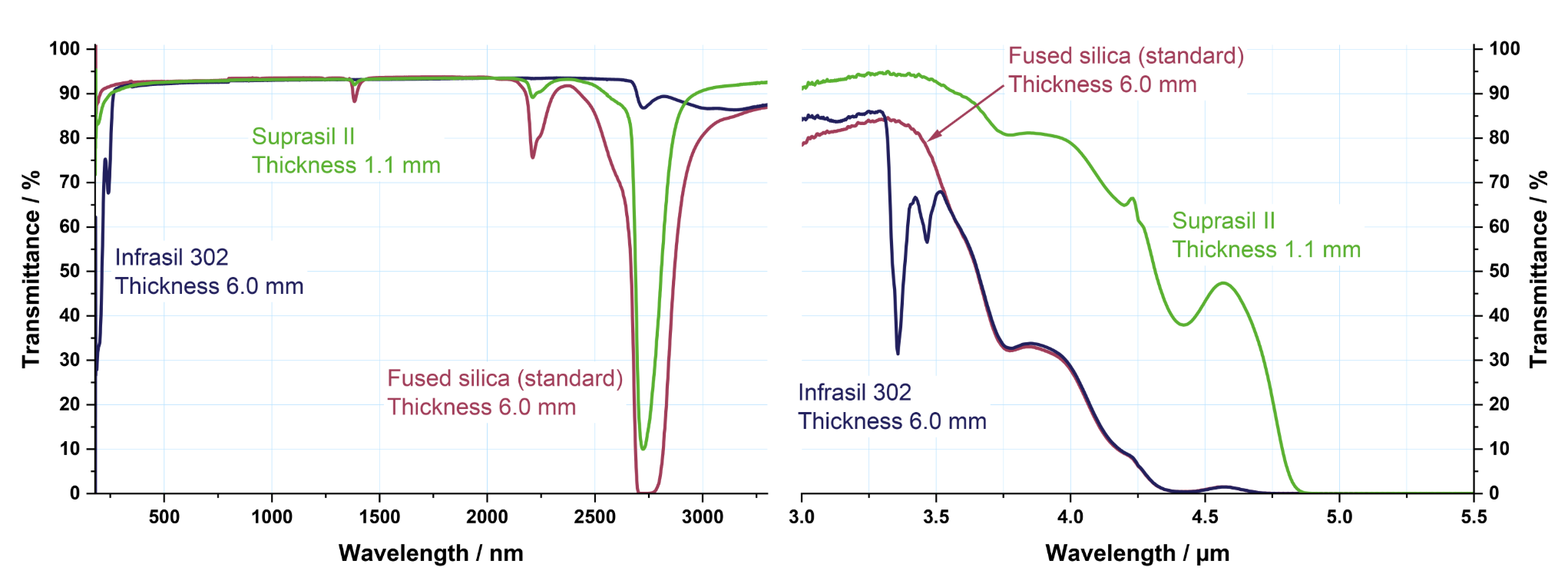

我们的 UV 级熔融石英零长度观察窗提供 Conflat® (CF)、ISO 和 KF 法兰样式。观察窗由高纯度激光级熔融石英光学元件组成，具有精确的平整度、平行度以及划痕和凹点规格。超高真空（UHV）CF 型号使用 304L 或 316LN 不锈钢和 2 级钛法兰。非磁性观察窗适用于低能量应用或需要低磁场的表面科学应用，其非磁性版本使用非磁性焊接环代替常规的 Kovar 焊接环。高真空 KF 和 ISO 型号则使用 304L 不锈钢法兰。TSL 的观察窗在洁净室条件下制造，经过氦气泄漏测试、清洁并按 UHV 标准包装。熔融石英观察窗的结构允许重复烘烤而保持 UHV 性能，同时窗口可实现从深紫外到可见光再到近红外的宽带光学透过。

UV 级熔融石英零长度观察窗还可根据客户的反射率要求提供各种抗反射涂层，并在 TSL 处理后作为选项提供，具体见抗反射涂层页面。激光观察窗可配备 VAR、BBAR 或针对特定激光波长优化的 AR 涂层，将每个面反射率降低至 0.5% 以下。也可根据需求制造非标准观察窗，包括进入式和再进入式显微镜/相机观察窗。TSL 还提供退火铜垫圈及其他配件。

钎焊会在光学元件与金属支架之间产生应力。这会导致光学元件形状发生变化，使钎焊前的平整度在钎焊后有所降低。

然而，平整度降低的影响对透射波前误差并不显著。

我们的法兰可能有不同的名称对应：
