Kodial 零长度视窗

密封类型：感应加热密封

• 最高温度：

  • CF 型：350 °C

  • KF 与 ISO 型：150 °C

• 最低温度：-20 °C

• 最大升温/降温速率：3 °C/分钟

• 泄漏率：<1×10⁻¹⁰ mbar·L/s（氦气）

• 压力范围：1 bar 到 1×10⁻¹¹ mbar

• 表面质量：60/40 划痕/凹点

• 平行度：< 3 弧分（在感应密封前）

• 法兰材料：

  • CF 型：304L 或 316LN

  • KF 与 ISO 型：304L

密封类型：粘接密封（Bonded）

• 最高温度：120 °C

• 最低温度：-45 °C

• 最大温度变化速率：3 °C/分钟

• 泄漏率：<1×10⁻¹⁰ mbar·L/s（氦气）

• 压力范围：1 bar 到 1×10⁻⁹ mbar

• 表面质量：60/40 划痕/凹点

• 平行度：< 3 弧分

• 法兰材料：316LN

Kodial 零长度视窗简介

Torr Scientific 提供各种 Kodial 真空视窗，适用于 Conflat®（CF）、ISO 或 KF 法兰风格。这些视窗由 硼硅光学玻璃 制成，并通过 感应加热 或 粘接密封 固定。所有 Kodial 视窗的玻璃-金属密封均在公司内部完成。

Kodial 视窗结构坚固，可承受高温多次烘烤，实现超高真空（UHV），并提供从可见光到近红外的宽带光学透射。

我们的 Kodial 视窗经过 氦泄漏测试、清洗并按 UHV 标准包装。

Kodial 材料特性

• 热膨胀系数与 Kovar 匹配良好

• 光学透明

• 玻璃-金属密封在 Torr 内部生产

• 高温烘烤能力

Kodial 视窗用途

• 真空腔室内部观察：

  • 样品传输

  • 过程监控

  • 设备目视检查

法兰对照名称：

• CF：DN / ICF

• KF：ISO-KF / NW / QF

• ISO：LF / LFB / MF

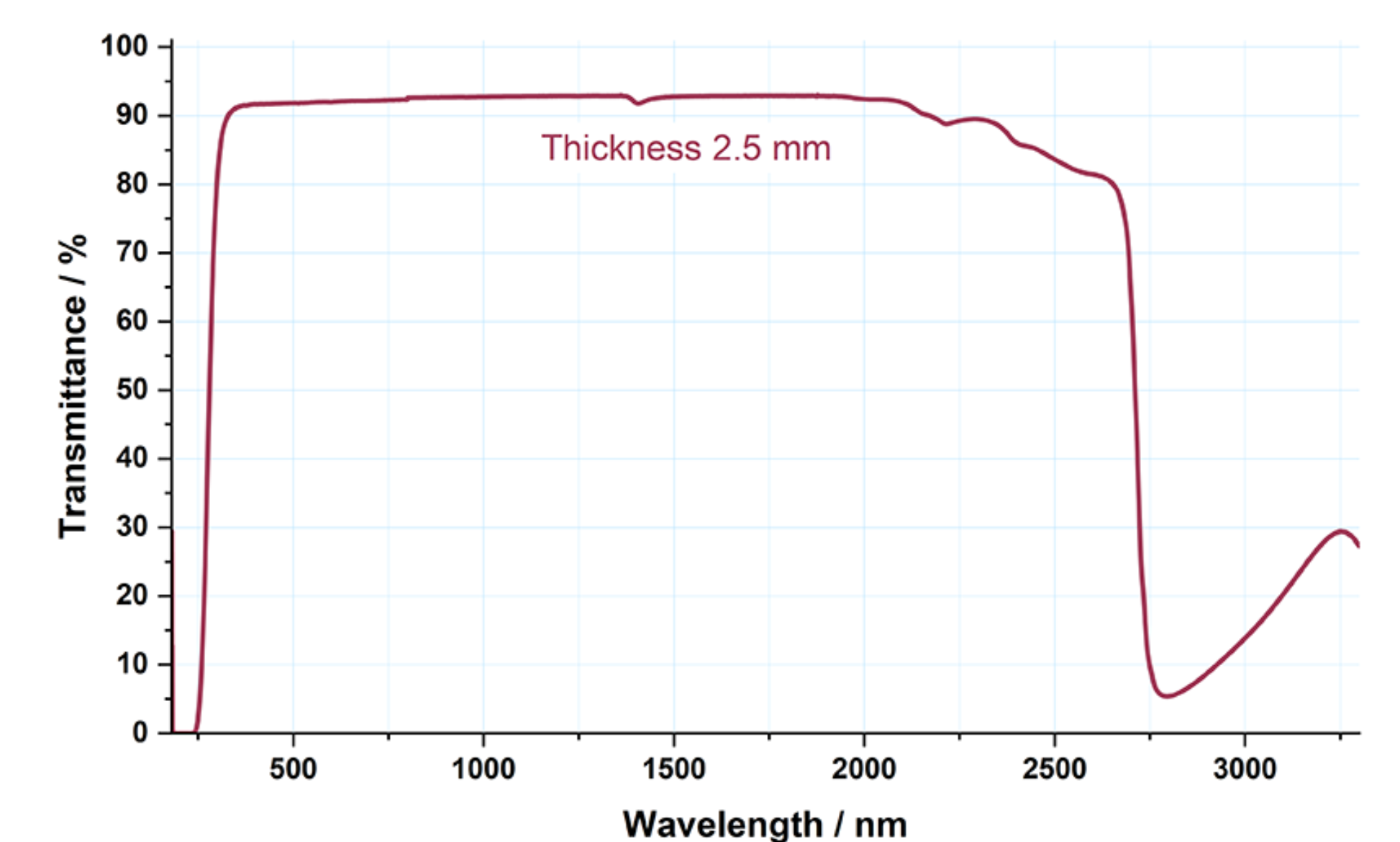

Kodial 光学透射特性

Kodial 视窗提供可见光到近红外的宽带透射。

Kodial 视窗扩展选项

• 大面积（LA）：提供更大的视窗直径

• 铅玻璃（LG）：在 Kodial 视窗大气侧增加铅玻璃片，用于 X 射线防护

• 重入式（Re-entrant）：便于相机等设备访问真空腔室

• 非标准定制：可根据客户需求定制设计

Torr 还提供视窗配件，如退火铜垫圈、视窗安全罩、KF 或 ISO 法兰的螺栓和夹具。

Kodial 的 AR & ITO 涂层

抗反射涂层（AR）

• Kodial 视窗可涂 AR、VAR、WAR 或 BBAR

• 涂层可提升客户指定波长的透射率并降低反射

氧化铟锡（ITO）涂层

• 旨在减少真空侧光学元件表面的静电积累

Kodial 视窗替代材料

如果 Kodial 不适合，可选择：

• 熔融石英（Fused silica）

• 蓝宝石（Sapphire）

• 氟化镁（MgF2）

• 氟化钙（CaF2）

• 氟化钡（BaF2）

• 硒化锌（ZnSe）

• CVD 金刚石

• 天然 Z 切割石英（Z-cut quartz） 等
