荷兰TiePie,Handyscope HS6,4 个单端输入,1 GSa/s 14 位四通道高分辨率示波器
采用技术
1 GSa/s 14 位四通道高分辨率示波器。
主要规格
- 8、12、14、16 位分辨率，0.25 % DC 垂直精度，0.1 % 典型值
- 高达 1 GSa/s 的采样率，高达 250 MHz 的带宽
- 每个通道高达 256 M 点内存
- 高达 200 MSa/s 的连续流
- 1 ppm 时基精度
这款功能强大的 USB 3.0 超高速示波器将高达 1 GSa/s 的快速采样与 12 GSa/s 的高分辨率相结合。 14 位和 16 位以及所有四个通道上的 64 M 点大内存。 示波器支持高达 200 MSa/s 的连续流测量，并且可以同步 与其他示波器使用 CMI 接口形成具有同步时基的多通道组合仪器。 默认情况下，CMI 接口在 Handyscope HS6 上可用。 或者，Handyscope HS6 可以在每个通道上提供 SureConnect 连接测试和电阻测量。
SureConnect 解决方案
在测量时，Handyscope HS6 的革命性 SureConnect 连接测试功能可实时检查您的测试探针或夹子是否真的带电 联系您的测试对象。
EMI 预一致性测试

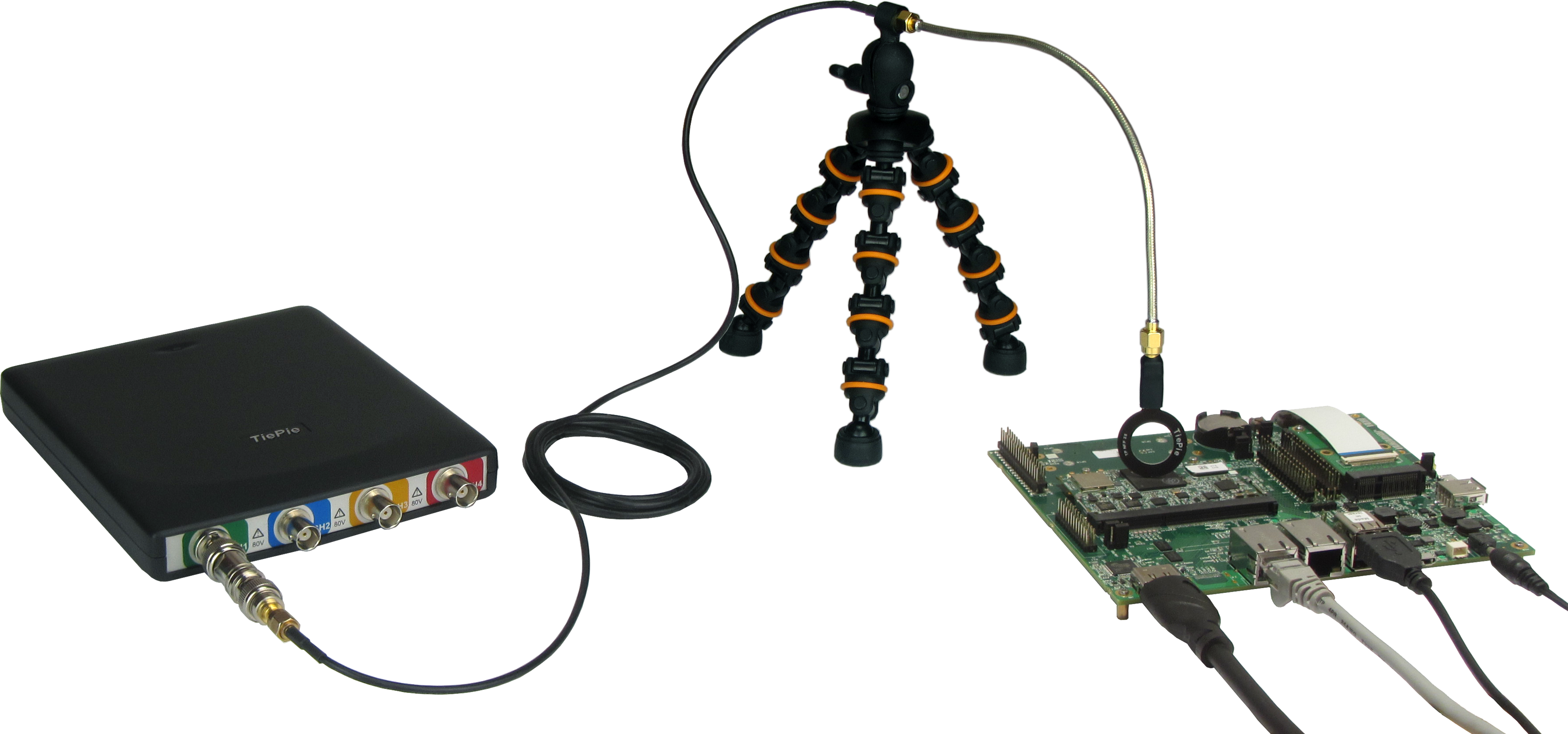

Handyscope HS6 – 1000XMES EMI 分析仪的强大功能为用户提供了 可以快速执行良好的 EMI 一致性测试。 通过这种经济高效的测试，可以避免额外访问昂贵的 EMC 测试，从而节省时间和金钱 设施。 随附的 EMI 探头套件 TP-EMI-HS6 包含三个磁场 （H 场） 探头和一个电场 （E 字段）探针。 三脚架确保探头可以正确定位在被测物体上。
多示波器同步
Handyscope HS6 配备了复杂的 CMI 同步总线， 允许通过 TP-C50H 耦合电缆 CMI将多个 Handyscope HS6相互连接， 将它们用作组合和同步的示波器。 所有 Handyscopes 都将以相同的采样频率进行测量（0 ppm 偏差！ 除了同步总线外，CMI 还包含一个触发总线和一个检测总线。 Handyscope 的最大数量仅受可用 USB 端口数量的限制。
阅读有关 CMI 多仪器同步的更多信息 观看 CMI 界面视频
当仪器相距较远，但必须组合和同步时， 可以使用无线多仪器同步模块 WCMI。 WCMI 模块连接到仪器的扩展端口，并允许同步 仪器之间的距离最大为 400 m。
阅读有关 WCMI 多仪器同步的更多信息
高精度

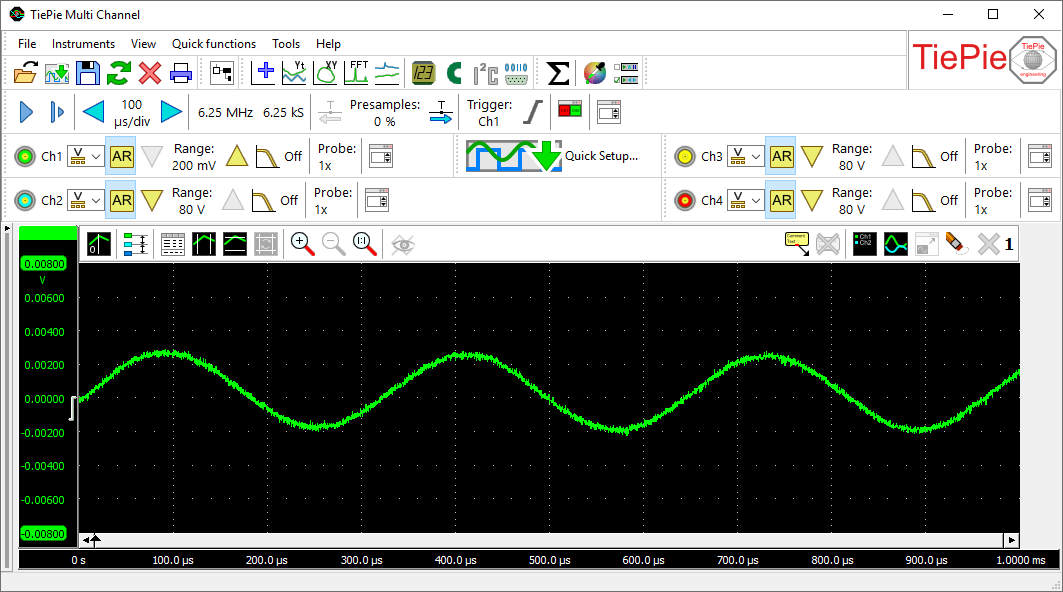

Handyscope HS6 以 14 位和 16 位的高分辨率进行测量。 因此，使用 Handyscope HS6 测量的信号的分辨率是大多数信号的 256 倍 独立示波器，通常具有 8 位或 9 位的低分辨率。 Handyscope HS6 精密示波器的高分辨率允许测量 信号的精度更高，因为量化误差要低得多。
阅读有关高精度的更多信息
大内存

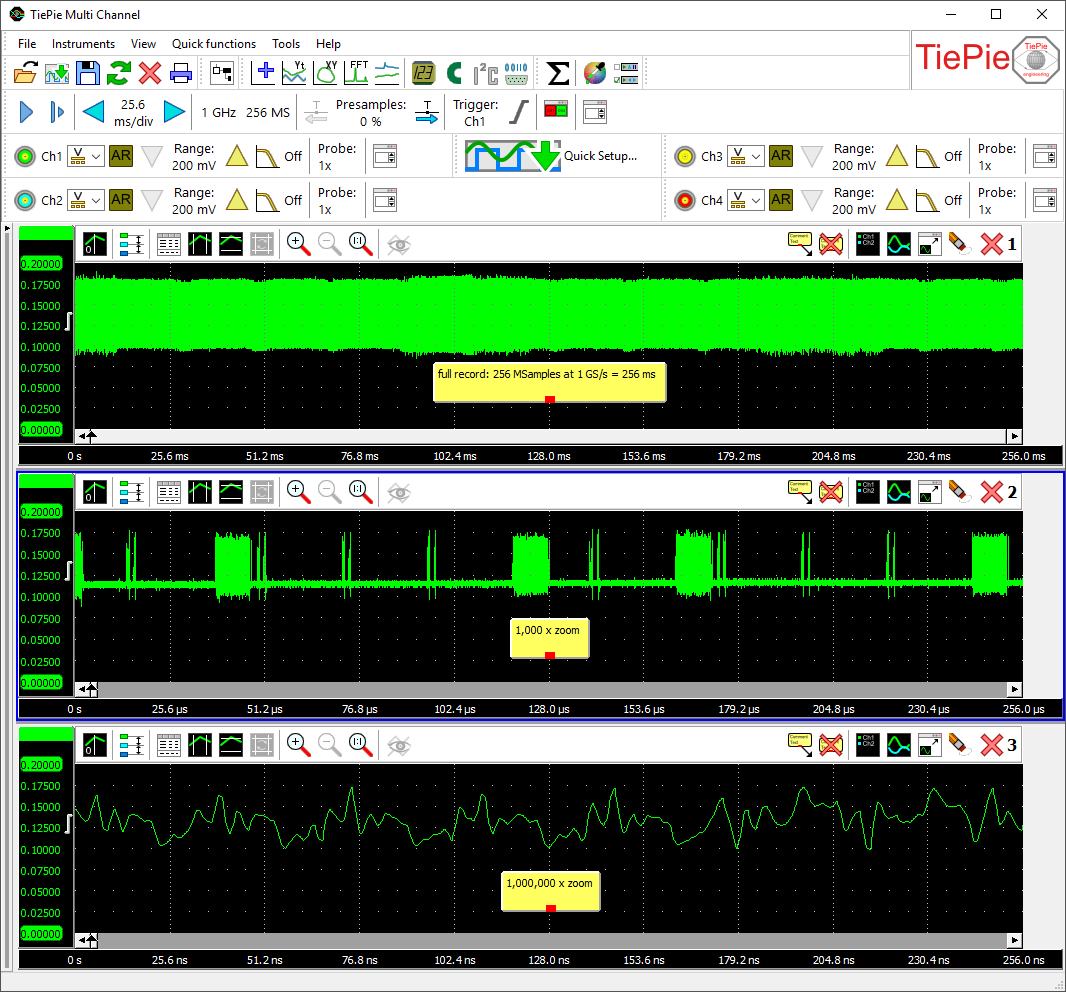

当以高采样率进行测量时，需要较长的记录长度/大内存才能记录 采集缓冲区中的完整信号。 大多数示波器具有 2.5 kpoints 或 100 kpoints 内存，而 Handyscope HS6 具有高达 每个通道 256 M 点内存，具体取决于所选分辨率和活动通道的数量。 当以 14 位分辨率和所有四个通道进行测量时，可用内存为每通道 32 M 点。 这为用户提供了 300 到 100000 倍的内存。 大内存的一个优点是可以准确捕获一次性的快速现象或完成串行 通信信号块可以一次测量所有信号块。 例如，完整的串行通信，如 CAN 总线信号，可以在一个记录中进行测量，以便 事后进行审查和分析。
带宽限制
假设带宽越多越好似乎是合理的，但带宽越宽，噪声就越多。 为了降低噪音，您可以为 Handyscope HS6 的每个通道打开带宽限制器。
阅读有关带宽限制的更多信息
