荷兰TiePie,Handyscope HS6 DIFF, USB 示波器,1 GSa/s 14 位四通道差分通道高分辨率

这款功能强大的 USB 3.0 超高速示波器将高达 1 GSa/s 的快速采样与 12 GSa/s 的高分辨率相结合。 14 位和 16 位以及所有四个通道上的 64 M 点大内存。 示波器支持高达 200 MSa/s 的连续流测量，并且可以同步 与其他示波器使用 CMI 接口形成具有同步时基的多通道组合仪器。 默认情况下，CMI 接口在 Handyscope HS6 DIFF 上可用。 Handyscope HS6 DIFF 可选地在每个通道上提供 SureConnect 连接测试和电阻测量。 此外，Handyscope HS6 DIFF 还可以提供安全接地选项。 使用 SafeGround，您可以将 Handyscope HS6 DIFF 的差分输入切换为单个 带接地保护的端部输入。 它允许使用标准衰减探头进行测量，并在短路时保护示波器 将创建 Circuit to Ground。

安全地面

安全接地可以将示波器输入用作单端和差分。 当 SafeGround 处于活动状态并且您不小心创建了导致短路的错误连接时，SafeGround 将断开输入通道的接地，而不会损坏示波器或 PC。

阅读 SafeGround 详细信息

SureConnect 解决方案

在测量时，Handyscope HS6 DIFF 的革命性 SureConnect 连接测试功能可实时检查您的测试探针或夹子是否真的导电 联系您的测试对象。

阅读有关 SureConnect 的更多信息 观看 SureConnect 视频

EMI 预一致性测试

Handyscope HS6 DIFF – 1000XMESG EMI 分析仪的强大功能使用户能够 快速执行良好的 EMI 一致性测试。 通过这种经济高效的测试，可以避免额外访问昂贵的 EMC 测试设施，从而节省时间和金钱。 随附的 EMI 探头组 TP-EMI-HS6 包含三个磁场 （H 场） 探头和一个电场 （E 场） 探头。 三脚架确保探头可以正确定位在被测物体上。

阅读有关 EMI 选件的更多信息

多示波器同步

Handyscope HS6 DIFF 配备了复杂的 CMI 同步总线， 允许通过 TP-C50H 耦合电缆 CMI将多个 Handyscope HS6 DIFF相互连接， 将它们用作组合同步示波器。 所有 Handyscopes 都将以相同的采样频率进行测量（0 ppm 偏差！ 除了同步总线外，CMI 还包含一个触发总线和一个检测总线。 Handyscope 的最大数量仅受可用 USB 端口数量的限制。

阅读有关 CMI 多示波器同步的更多信息 观看 CMI 界面视频

当仪器相距较远，但必须组合和同步时， 可以使用无线多仪器同步模块 WCMI。 WCMI 模块连接到仪器的扩展端口，并允许同步 仪器之间的距离最大为 400 m。

阅读有关 WCMI 多仪器同步的更多信息

高精度

Handyscope HS6 DIFF 以 14 位和 16 位的高分辨率进行测量。 因此，使用 Handyscope HS6 DIFF 测量的信号的分辨率是大多数独立示波器的 256 倍。 通常具有 8 位或 9 位的低分辨率。 Handyscope HS6 DIFF 精密示波器的高分辨率允许测量更多信号 accuracy 的 intent 值，因为量化误差要低得多。

阅读有关高精度的更多信息

大内存

以高采样率进行测量时，需要较长的记录长度/大内存才能记录完整的信号 在 acquisition buffer 中。 大多数示波器具有 2.5 kpoints 或 100 kpoints 内存，而 Handyscope HS6 DIFF 具有高达 每个通道 256 M 点内存，具体取决于所选分辨率和活动通道的数量。 当以 14 位分辨率和所有四个通道进行测量时，可用内存为每通道 32 M 点。 这为用户提供了 300 到 100000 倍的内存。 大存储器的一个优点是可以准确捕获一次性的快速现象或完成串行 通信信号块可以一次测量所有信号块。 例如，完整的串行通信，如 CAN 总线信号，可以在一个记录中进行测量，以便 事后进行审查和分析。

阅读有关大内存的更多信息

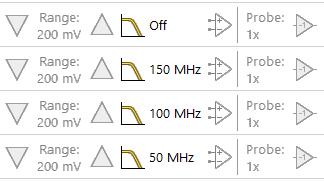

带宽限制

假设带宽越多越好似乎是合理的，但带宽越宽，噪声就越多。 为了降低噪音，您可以为 Handyscope HS6 DIFF 的每个通道打开带宽限制器。

阅读有关带宽限制的更多信息
