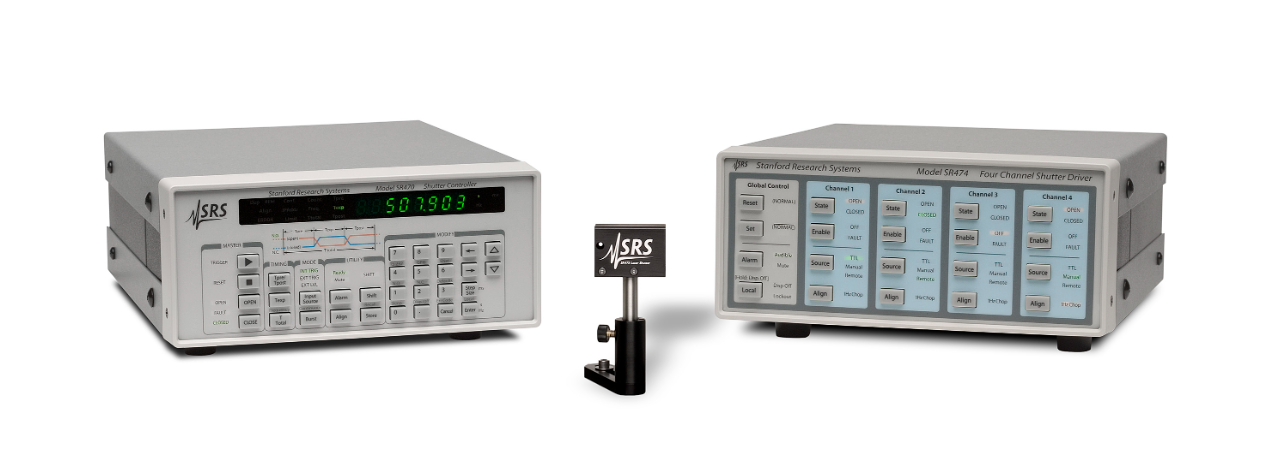

SR470 & SR474 — 激光快门系统
- 超低振动快门头
- 真正的机械激光束阻挡
- 超过 1000 万次循环寿命
- 微处理器控制定时
- 直流到 100 Hz
- 易于对准的 3 mm 光孔
- GPIB、RS-232、以太网接口
概述
介绍SRS的新型光学快门系统——SR470 激光快门控制器和 SR474 四通道激光快门驱动器。这些快门系统专为将光学台上的振动最小化而设计。它们围绕一个独特的快门头构建，配有两种可选的控制器模型。SR470 提供单个快门头的定时信号，而多通道 SR474 可驱动最多四个快门头，并由外部定时信号控制。
快门头
与传统的电磁线圈快门不同，SR475 快门头包含一个闭环数字信号处理 (DSP) 控制系统，精确引导快门叶片在开关位置之间移动，避免了物理接触。振动和机械噪声被降到最低，确保光学台无干扰。
快门叶片安装在蓝宝石轴承之间，减少了摩擦，使得快门头的寿命超过 1000 万次循环——远高于通常的快门头寿命。
3 mm 的光孔设计易于对准，足够大以适配常见光源。典型的上升和下降时间小于 500 微秒，重复频率从直流到 100 Hz 可用。与其他快门不同，SRS 快门不受占空比限制——您可以选择任何占空比。
SR470 控制器
SR470 快门控制器允许您为快门头生成定时信号。您可以完全控制曝光时间，设置范围为 4 毫秒到 10,000 秒，分辨率为 0.1 毫秒。还可以配置前置和后置曝光延迟。亮绿色 8 位 LED 显示器显示当前参数的秒数或赫兹，定时精度为 100 ppm。
提供多种触发模式——内部、外部、前面板和连续——让您可以处理几乎所有应用。还可以生成从毫秒到几个月的触发序列，使 SR470 独具一格。
除触发序列外，SR470 还可以作为驱动器，通过您的定时信号驱动快门头。您还可以通过前面板手动控制快门。
远程操作通过 GPIB、RS-232 和以太网计算机接口支持。所有仪器功能均可通过这些接口进行控制和读取。最多可以在非易失性 RAM 中保存九种完整的仪器配置，并随时调用。快门故障会自动检测并通过声音和电子（TTL）报警进行报告。
SR474 四通道驱动器
SR474 四通道驱动器可与最多四个快门头接口。后面板提供 TTL 级输入以连接外部定时信号。每个通道可以设置为常开或常闭操作。
每个通道都有一个前面板状态按钮，可以手动更改快门状态。通道源按钮设置每个通道为手动、外部 TTL 或远程状态控制。每个通道还具有一个对准按钮，以 1 Hz 的频率驱动快门头，使激光对准变得简单。前面板的全局控制部分允许您设置或重置所有通道到其“正常”状态。
与 SR470 一样，SR474 支持通过 GPIB、RS-232 和以太网计算机接口进行远程操作。所有仪器功能均可通过这些接口进行控制和读取。快门故障会自动检测，并产生声音、视觉和电子报警。
关于快门头
与传统设计不同，SR475 快门头可以以任意方向安装在您的光学台上。这为您提供了完全的灵活性，以将配对电缆引出实验的障碍物。
3 mm 的光孔非常接近机壳边缘，使 SR475 理想用于切割两束间隔不到一厘米的平行光束。它还允许您在光学台面非常接近的平面上操作激光。
快门头的小尺寸使其在狭小空间中非常理想，精密引导的叶片几乎消除了快门振动
快门系统规格
SR475 快门头
机械规格
- 快门叶片：铍铜合金，黑色氧化处理
- 清晰孔径：最小直径 0.120 英寸
- 重复频率：100 Hz
- 曝光上升/下降时间：典型值 500 微秒（全速模式）
- 最小曝光时间：5 毫秒
- 插入延迟抖动：典型值 10 微秒 rms（在 10 Hz 重复频率下测量）
- 轴承：蓝宝石珠轴承
- 叶片位置：闭环 PID 控制。可以设置为常开或常闭。
- 开关弹跳：不允许有弹跳
- 工作温度：0 °C 至 35 °C
- 安装方式：任何方向
一般规格
- 最大电缆长度：3 米
- 重量：1 磅
- 尺寸：2.25″ × 1.60″ × 1.00″（WHL）
- 电源：4.5 VDC @ 250 mA，12 VDC @ 1.25 A
SR470 控制器
定时
- 分辨率：100 微秒（8 位数字显示）
- 准确度：100 ppm
- 前置曝光延迟：0 至 10,000 秒
- 曝光时间：4 毫秒至 10,000 秒（受快门限制）
- 后置曝光延迟：4 毫秒至 10,000 秒（受快门限制）
- 重复频率：受快门限制
- 初始状态：常开或常闭（用户定义）
- 快门类型：SR470 系列激光快门
触发
- 模式：内部、外部 TTL、外部电平、前面板、连续
- 触发突发：1 至 99,999,999 次定时循环
系统故障和报警
- 报警类型：故障 LED 指示灯、声音报警和后面板 TTL 输出。系统会自动检测快门故障。
显示
- 类型：7 段 LED，8 位
- 显示空白：前面板 LED 可以禁用
一般规格
- 接口：GPIB、RS-232 和以太网。所有仪器功能均可通过这些接口进行控制。
- 快门对准：对准按钮以 1 Hz 的频率切割快门
- 保存/调用：可以保存和调用九组仪器设置
- 辅助 I/O 端口：后面板 Aux I/O 1 和 Aux I/O 2，TTL 电平，多用途端口。
- 控制输入：上下文敏感 TTL 输入。触发在下降沿。TTL 高电平重置为正常状态。TTL 低电平设置为正常状态。
- 同步输出：后面板 TTL 电平输出。
- 电源：40 W，90 至 264 VAC，47 至 63 Hz
- 尺寸：7.95″ × 3.37″ × 10.25″（WHL）
- 重量：7 磅
- 保修：材料和工艺缺陷的一年零件和劳动保修
SR474 四通道驱动器
操作
- 快门类型：SR470 系列激光快门
- 快门状态：快门状态可以从前面板手动控制或通过外部 TTL 定时信号控制。
- 通道启用：前面板启用按钮启用或禁用每个通道。
- 全局控制：将所有通道设置或重置为其“正常”状态。
- 快门对准：前面板对准按钮使所选通道以 1 Hz 的频率更改状态，便于激光对准。
触发
- 模式：前面板源按钮选择外部 TTL、手动或远程（计算机接口）状态控制。
- 重复频率：受快门限制
系统故障和报警
- 报警类型：故障 LED 指示灯、声音报警和后面板 TTL 输出。系统会自动检测快门故障。
一般规格
- 显示空白：前面板 LED 可以禁用
- 接口：GPIB、RS-232 和以太网。所有仪器功能均可通过这些接口进行控制。
- 辅助 I/O 端口：后面板 Aux I/O，TTL 电平
- 快门极性：每个通道的“常开”和“常闭”状态通过后面板 DIP 开关设置。
- 快门连接器类型：IEEE-1254
- 电源：75 W，90 至 264 VAC，47 至 63 Hz
- 尺寸：7.95″ × 3.37″ × 10.25″（WHL）
- 重量：7 磅
- 保修：材料和工艺缺陷的一年零件和劳动保修。（SR475 快门头的保修期为 90 天）
