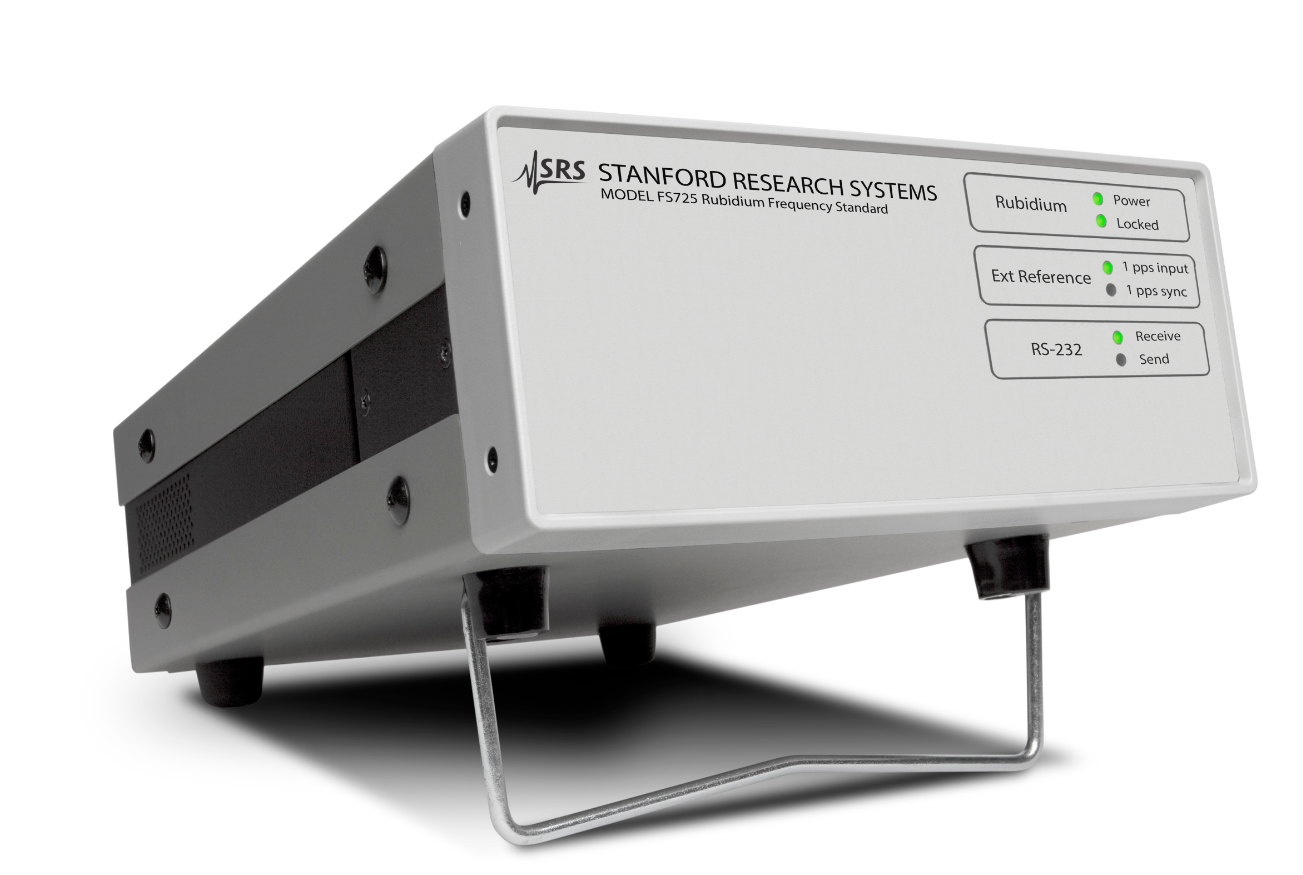

SRS,Stanford Research Systems,铷钟,FS725

FS725 规格

输出

• 输出频率：10 MHz 正弦波，5 MHz 正弦波，1 pps 脉冲（宽度10 µs）
• 幅度：0.5 Vrms，±10%
• 1 pps 脉冲幅度：50 Ω负载下为2.5 V，高阻抗负载下为5 V
• 相位噪声（SSB）：
  • 10 Hz：<-130 dBc/Hz
  • 100 Hz：<-140 dBc/Hz
  • 1 kHz：<-150 dBc/Hz
  • 10 kHz：<-155 dBc/Hz
• 杂散：<-100 dBc（100 kHz 带宽）
• 谐波：<-40 dBc
• 出厂准确度：±5 × 10^-11
• 老化（30天后）：
  • 每月：<5 × 10^-11
  • 出厂时<2.5 × 10^-11（选配C）
  • 每年：<5 × 10^-10
  • 20年（典型值）：5 × 10^-9
• 短期稳定性（Allan方差）：
  • 1秒：<2 × 10^-11
  • 10秒：<1 × 10^-11
  • 100秒：<2 × 10^-12
• 维持时间：72小时 Stratum 1 级（1 × 10^-11）
• 频率回溯：±5 × 10^-11（72小时断电后，再通电72小时）
• 可调性：<5 × 10^-12
• 调节范围：
  • ±2 × 10^-9（0至5 VDC）
  • ±0.5 ppm（通过RS-232）
• 预热时间：
  • 锁定时间：<6分钟
  • 达到1 × 10^-9的时间：<7分钟

前面板指示灯

• 电源：“开”指示灯表示AC电源已接通
• 锁定：“开”指示灯表示频率已锁定到铷振荡器
• 1 pps 输入：每次接收到1 pps参考输入时闪烁
• 1 pps 同步：“开”指示灯表示1 pps输出与1 pps输入同步误差在±1 µs范围内
• 接收：当FS725接收到RS-232字符时闪烁
• 发送：当FS725发送RS-232字符时闪烁

后面板连接

• 频率调整：0至5 VDC调整频率±0.002 ppm（通常未连接）
• 1 pps 输入：一个100 kΩ输入。需要CMOS电平脉冲（0至5 VDC）。如果施加外部1 pps输入，锁定将保持在1 pps输入和1 pps输出之间，计算机可调时间常数从8分钟到18小时。
• 10 MHz 输出：两个50 Ω隔离正弦输出
• 5 MHz 输出：一个50 Ω正弦输出
• 1 pps 输出：一个50 Ω脉冲输出
• 可选输出：每个选配板提供四个10 MHz输出、一个5 MHz输出和一个1 pps输出。最多可安装3个板。
• 报警继电器：最大电流3 A。单刀双掷（SPDT），常开或常闭。可与其他继电器并联连接，实现“线性或”单个报警。
  • Rb锁定：继电器状态与前面板“锁定”LED匹配。
  • 1 pps：继电器状态与前面板“1 pps同步”LED匹配
• RS-232：9针连接器，配置为DCE，9600波特率。提供Windows RbMon软件。

环境条件

• 工作温度：+10 °C 至 +40 °C
• 温度稳定性：Δf/f < ±1 × 10^-10（+10 °C 至 +40 °C）
• 储存温度：-55 °C 至 +85 °C
• 磁场：1高斯场反转下Δf/f < 2 × 10^-10
• 相对湿度：95%（无凝结）

一般信息

• AC电源：90至132 VAC 或 175至264 VAC，47至63 Hz，50 W
• 尺寸：8.5″ × 3.5″ × 13″（宽×高×深）
• 重量：9磅
• 保修：材料和工艺缺陷一年保修。
