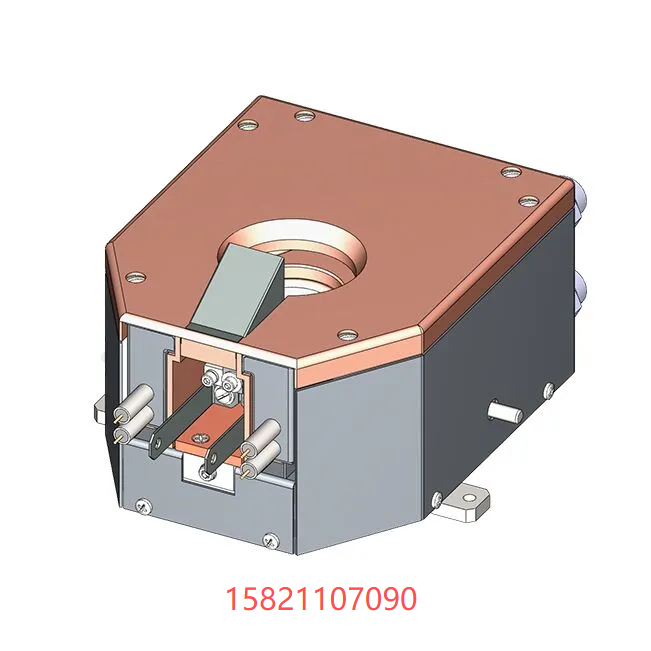

Hanks HM2 Rotary Pocket e-Gun™
Rotary, Multiple Crucible e-Gun™
Model Number | Power | Crucible No. | Crucible Volume |
| R0607-4 | 6 kW | 4 | 7cc |
| R0610-4 | 6 kW | 4 | 10cc |
| R0615-4 | 6 kW | 4 | 15cc |
| R1010-4 | 10 kW | 4 | 10cc |
| R1015-4 | 10 kW | 4 | 15cc |
| R1025-4 | 10 kW | 4 | 25cc |
模块化磁铁
独特的模块化磁铁概念被融入到旋转口袋式汉克斯 HM2 电子枪™的设计中。这一概念使制造出极为紧凑的装置成为可能（参见轮廓图）。该型号包含了汉克斯 HM2 的所有独特功能。
超单熔扫描（高低速率下的最佳控制）
高频扫描（0-200 赫兹）为用户操作电子枪™提供了极大的灵活性。通过旋转 X-Y 扫描控制器上的旋钮，可改变电子束的大小，以适应待蒸发的材料。这对于光学涂层和其他材料非常有利，因为在这些应用中，电子束大小对从 1-2 埃到极高沉积速率的最佳控制起着重要作用。
Specifications
Power Output | 6 kW | 10 kW |
| 7.5 kV | 10 kV | |
| 0 to 800 mA | 0 to 1.0 A | |
Crucible Volume | 7/10/15 cc | 7/10/15/25 cc |
Filament | 12 VAC 60A | |
Electron Beam | 270˚ deflection | |
Evaporation Rates | 1 gm/min at 10 kW3.6 microns at 25 cm | |
Beam Spot Size | .25” circular (approximate) (beam can be adjusted and located electrically with beam sweep controller) | |
Crucible | OFE copper | |
Bakeout Temperature | 120˚C (250˚F) | |
Water | 3.0 gpm (filtered) at 70 psi | |
Minimum Water Tube Size | 3/8” dia (6/10 kW) | |
Pressure Differential | 50 psi minimum | |
X and Y Sweep | Hyper-Unimelt sweep (0 to above 200 Hz) | |
