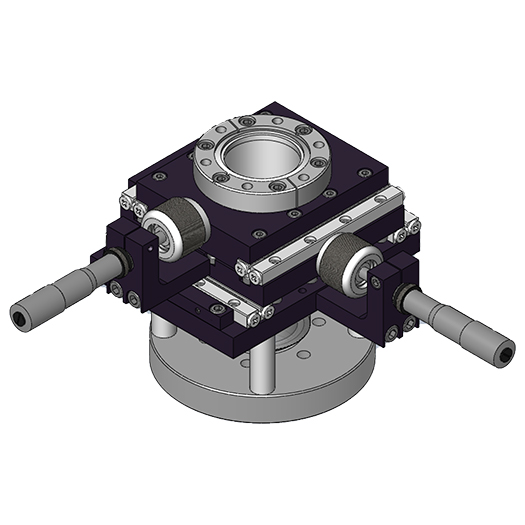

Thermionics EC SERIES XY 真空样品台

XY 位移台

Thermionics XY 位移台可提供精确的两轴定位。它们可与 Z、ZB 和 ZC 系列线性平移器组合使用，实现完整的双波纹管 XYZ 操控。

特点

▪精密交叉滚子轴承

▪X 轴千分尺位置可互换

▪铝制位移台结构

▪仅不锈钢材料暴露于真空中

▪全位置操作

▪最高烘烤温度：200°C

操作说明：部分型号需要水平安装套件，该套件单独销售。

规格

波纹管内径

▪提供 1.39 英寸–6.3 英寸内径的波纹管

X 和 Y 轴

▪±0.5 英寸或 ±1.0 英寸的 X 和 Y 轴行程，圆形轨迹

▪预加载千分尺与位移台连接，0.001 英寸千分尺分度，小型千分尺（适用于 1.39 英寸波纹管内径型号）

▪预加载千分尺与位移台连接，0.0001 英寸千分尺分度，大型鼓形刻度千分尺（适用于 2.00 英寸至 4.00 英寸波纹管内径型号）

底座法兰

▪标准底座法兰为通孔型， tapped 为可选型，但大孔径 XY 型号必须采用 tapped 型。

移动法兰

▪标准移动法兰为 tapped 型，通孔为可选型，但大孔径 XY 型号除外。
