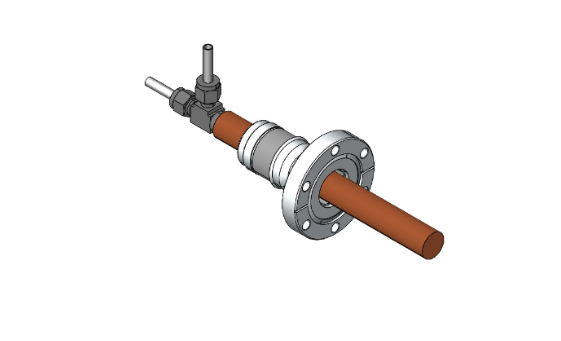

FHC 系列

FHC 系列大电流电气馈通件

这些馈通件为真空室提供大电流路径。导体由 OFE 铜制成,提供水冷和实心导体型号。

  • 最大电流:600 A1,600 A(水冷)
  • 最大电压:3,000 V(低于 10-4托尔)
  • 2.75“ 外径法兰
  • 温度范围:-200°C 至 450°C
  • 需要 CMC-150 连接器

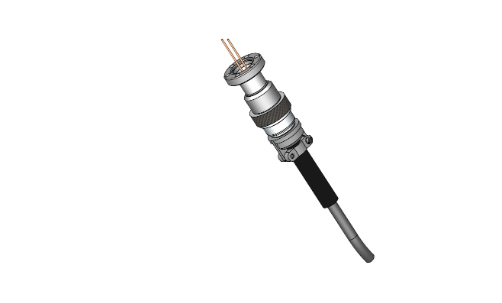

FHV 系列

FHV 系列高压电气馈通装置

FHV 系列馈入装置提供对真空室的高压通道。它们包括单导体或双导体型号,带有配接外部连接器。

法兰外径 导体 最大电压 最大电流
FHV.5-133-2 1.33 英寸外径 2 500 伏直流电 一个 10
FHV3-133-2 型 1.33 英寸外径 2 3,000 伏直流电 一个 15

* 这些电压额定值为 10 以下-4



FMC 系列

FMC 系列中电流电馈入装置

这些馈入件用于将大量电力传输到真空系统的各种应用中。馈通导体由 OFE 铜制成,有两种样式:实心管和空心管。管选项允许水冷或特殊同轴结构。

提供 1、2、3 或 4 芯,带 2.75“ 外径法兰和单芯,带 1.33” 外径法兰。

  • 最大电流:
    • 150 A 实心 1/4 英寸(杆)
    • 10 A 1/4“(管 – 0.032 壁厚)
  • 最大电压:5,000 V
  • 温度范围:-200°C 至 450°C
  • 需要 PMC-150 连接器

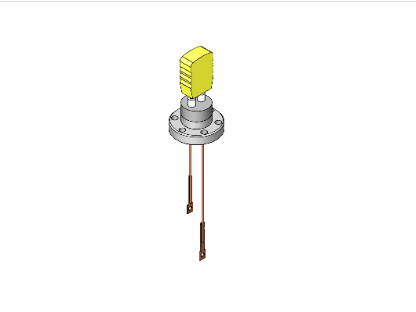

热电偶仪表馈入件

热电偶仪表馈入件

FETC 系列馈入装置为热电偶仪表提供 UHV 馈入装置。所有装置均配有外部连接器。

标准 FETC 系列馈入件配有一个 1.33“ 外径的安装法兰,并提供 1 对或 2 对热电偶。

连接

  • PMC-150 内部连接器
    • OFE 铜、镀镍
    • 一个 150
    • 最高温度 450°C
    • 用于 1/4“ OD 导体
    • 推入式连接器
  • CMC-150 内部/外部连接器
    • OFE 铜缆
    • 一个 450
    • 最高温度 450°C
    • 用于 3/4“ OD 至 1/4” OD 导体
    • 夹式连接器
  • FEP-10C 连接器
    • 外部连接器
    • 10 针,带电缆夹
    • 替代 FEP-275-10 馈通件随附的连接器
  • FEP-20C 连接器
    • 外部连接器
    • 20 针,带电缆夹
    • 替代 FEP-275-20 馈通件随附的连接器
  • PLC-100 内部推入式连接器
    • 对于直径为 0.032 英寸或更小的销
    • 真空中最高温度为 200°C
    • 10 安培最大电流
  • PLC-150 内部推入式连接器
    • 对于直径为 0.062 英寸或更小的引脚
    • 真空中最高温度 200°C
    • 15 安培最大电流
