Thermionics RNN™150系列真空压差密封回转角度盘
RNN系列差动泵送旋转密封
差动泵送旋转密封(rnn)通过UHV系统的真空壁提供360°的连续旋转自由度。RNN有两级差动泵送，由特殊密封面上的石墨浸渍膨胀聚四氟乙烯密封隔离。预载滚珠轴承组精确控制旋转台位置。
rnn配有蜗杆传动微调选项。这允许更容易和更精确的角度调整。rnn也可采用消隙步进或同步电机驱动。
列出了内径高达12英寸的rnn。更大的内径具有出色的性能。特殊应用请咨询工厂。
Thermionics RNN-150
Thermionics RNN-250
Thermionics RNN-400
Thermionics RNN 600
Thermionics RNN-800
Thermionics RNN-1000
Thermionics RNN-1200
Thermionics RNN-1400
规范
- 标准内径为1.53英寸至12英寸的型号，可根据要求提供更大的尺寸
- 可烘烤至150摄氏度
- 带螺纹的固定和旋转法兰
- 厚度约为两个汇合型法兰的厚度
- 两级差动泵送
- 10分钟后基础压力-11托范围
- 0–360度标尺，带游标，标准
RNN-400和更大型号的典型性能规格
- 分辨率:< 0.004
- 重复性:< 0.008
- 齿隙:< 0.035
可读性规范
- 标准比例:1.0
- 机械计数器:0.1
- 最大分辨率需要微步电机驱动
选择
- 微调蜗杆传动
- 微调时的数字读数，0.1读数，机械，不可重置
- 提供机械计数器选项
- 消隙步进电机驱动0.018/全步(RNN-150/MS为0.0225/全步)，带手动旋钮
- 可定制/FA装置上的泵出管长度和曲轴长度
有效载荷
下面列出了标准最大有效负载。在特定应用下，可以处理更大的负载。请向工厂咨询定制应用。
- 有效载荷的重心在该装置极轴的“X”以内，其中X等于RNN内径的10%
- 有效载荷的重心在水平安装装置上旋转法兰的“Y”距离内，其中Y是法兰内径
- 真空外有效载荷的总最大尺寸“A”为:
垂直操作:7 x法兰外径。水平操作:5 x法兰外径。倒置操作:7 x法兰外径。
| Model No. | Vertical | Horizontal | Inverted |
| RNN-150 | 54 lbs | 30 lbs | 45 lbs |
| RNN-250 | 90 lbs | 38 lbs | 70 lbs |
| RNN-400 | 144 lbs | 66 lbs | 110 lbs |
| RNN-600 | 180 lbs | 84 lbs | 140 lbs |
| RNN-800 | 200 lbs | 91 lbs | 160 lbs |
| RNN-1000 | 370 lbs | 160 lbs | 280 lbs |
| RNN-1200 | 430 lbs | 200 lbs | 350 lbs |
RNN系列差动泵送旋转密封
| I.D. | Flange O.D. | A | B | C | D | E | F | G | H | Model No. |
| 1.53 | 2.75 | 4.50 | 2.99 | 1.0 | 3.18 | 2.75 | .49 | .13 | 60° | RNN-150 |
| 1.53 | 2.75/6 1 | 6.00 | 2.99 | 1.34 | 3.33 | 2.75 | .15 | .13 | 45° | RNN-150/6 |
| 2.53 | 4.5 | 5.75 | 3.64 | 1.36 | 3.58 | 4.50 | .49 | .03 | 45° | RNN-250 |
| 2.53 | 4.5/6 1 | 6.00 | 3.64 | 1.52 | 3.71 | 4.50 | .33 | .03 | 45° | RNN-250/6 |
| 4.03 | 6 | 7.75 | 4.57 | 1.68 | 4.34 | 6.02 | .37 | .06 | 45° | RNN-400 |
| 6.03 | 8 | 10.25 | 6.16 | 1.74 | 5.70 | 8.00 | .42 | .13 | 54° | RNN-600 |
| 8.00 | 10 | 12.05 | 7.03 | 1.94 | 6.70 | 10.00 | .42 | .13 | 45° | RNN-800 |
| 10.00 | 13.25 | 15.75 | 8.81 | 2.37 | 8.50 | 13.28 | .29 | .13 | 24° | RNN-1000 |
| 12.00 | 14 | 20.00 | – | 3.34 | – | – | – | – | – | RNN-1200 |

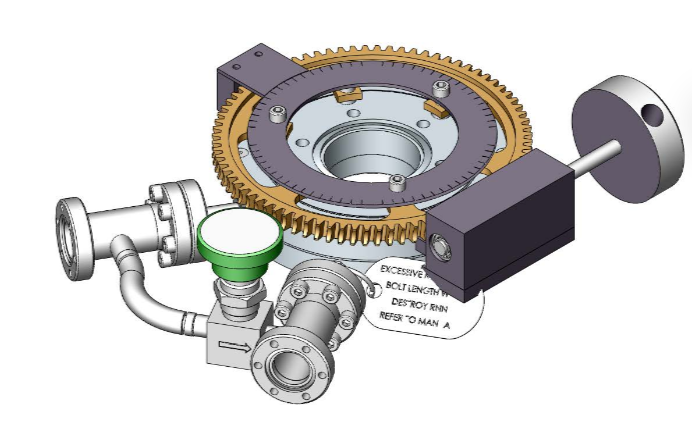

RNN/FA差动泵送旋转密封，带微调
| I.D. | Flange O.D. | A | B | C | D | E | F | G | H | I | Drive Ratio | Model No. |
| 1.53 | 2.75 | 5.13 | 3.38 | 1.00 | 4.95 | 2.75 | .49 | 0.37 | 60° | 3 | 80:1 | RNN-150/FA |
| 1.53 | 2.75/6 2 | 6.00 | 3.84 | 1.34 | 5.32 | 2.75 | .15 | 0.37 | 45° | 3 | 100:1 | RNN-150/6/FA |
| 2.53 | 4.5 | 6.38 | 4.20 | 1.36 | 6.11 | 4.50 | .49 | 0.41 | 45° | 3 | 100:1 | RNN-250/FA |
| 2.53 | 4.5/6 2 | 6.38 | 4.20 | 1.52 | 6.11 | 4.50 | .33 | 0.41 | 45° | 3 | 100:1 | RNN-250/6/FA |
| 4.03 | 6 | 8.50 | 8.25 | 1.68 | 9.28 | 6.02 | .37 | 0.54 | 45° | 4 | 100:1 | RNN-400/FA |
| 6.03 | 8 | 10.25 | 8.50 | 1.74 | 9.93 | 8.00 | .42 | 1.10 | 54° | 5 | 100:1 | RNN-600/FA |
| 8.00 | 10 | 12.75 | 9.56 | 1.94 | 11.50 | 10.00 | .42 | 1.10 | 45° | 5 | 100:1 | RNN-800/FA |
| 10.00 | 13.25 | 17.00 | 11.86 | 2.37 | 17.25 | 13.28 | .29 | .91 | 24° | 7 | 100:1 | RNN-1000/FA |
| 12.00 | 14 | Consult Factory | RNN-1200/FA | |||||||||

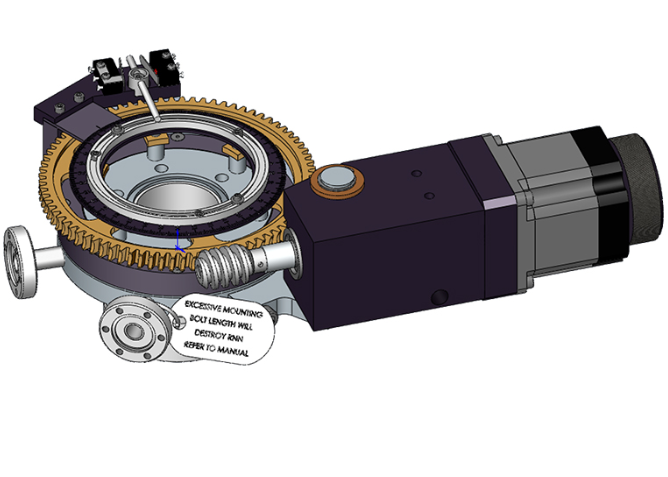

RNN/MS或/MY带防反冲的差动泵送旋转密封/MS步进式或/MY同步电机驱动
I.D. | Flange
O.D. | A | B | C | D | E | F | G | H | I | Drive
Ratio | Model
No. |
| 1.53 | 2.75 | 5.13 | 10.00 | 1.00 | 9.97 | 2.75 | .49 | 0.74 | 60° | 3.39 | 80:1 | RNN-150/MS or /MY |
| 1.53 | 2.75/6 2 | 5.13 | 10.00 | 1.34 | 9.97 | 2.75 | .15 | 0.74 | 45° | 3.39 | 100:1 | RNN-150/6/MS or /MY |
| 2.53 | 4.5 | 6.38 | 10.10 | 1.36 | 8.30 | 4.50 | .49 | 0.41 | 45° | 3.39 | 100:1 | RNN-250/MS or /MY |
| 2.53 | 4.5/6 2 | 6.38 | 10.10 | 1.52 | 8.30 | 4.50 | .33 | 0.41 | 45° | 3.39 | 100:1 | RNN-250/6/MS or /MY |
| 4.03 | 6 | 8.50 | 9.77 | 1.68 | 11.69 | 6.02 | .37 | 0.54 | 45° | 3.39 | 100:1 | RNN-400/MS or /MY |
| 6.03 | 8 | 10.20 | 10.13 | 1.74 | 11.69 | 8.00 | .42 | 1.10 | 54° | 3.39 | 100:1 | RNN-600/MS or /MY |
| 8.00 | 10 | 12.75 | 11.39 | 1.94 | 11.69 | 10.00 | .42 | 1.10 | 45° | 3.39 | 100:1 | RNN-800/MS or /MY |
| 10.00 | 13.25 | Consult Factory | RNN-1000/MS or /MY | |||||||||
| 12.00 | 14 | Consult Factory | RNN-1200/MS or /MY | |||||||||
| 18.00 | 24 | Consult Factory | RNN-1800/MS | |||||||||
| 24.00 | 34 | Consult Factory | RNN-2400/MS | |||||||||
