Terwin 2000 系列无填充、环保型高温挤出压力传感器
完全无液体填充材料

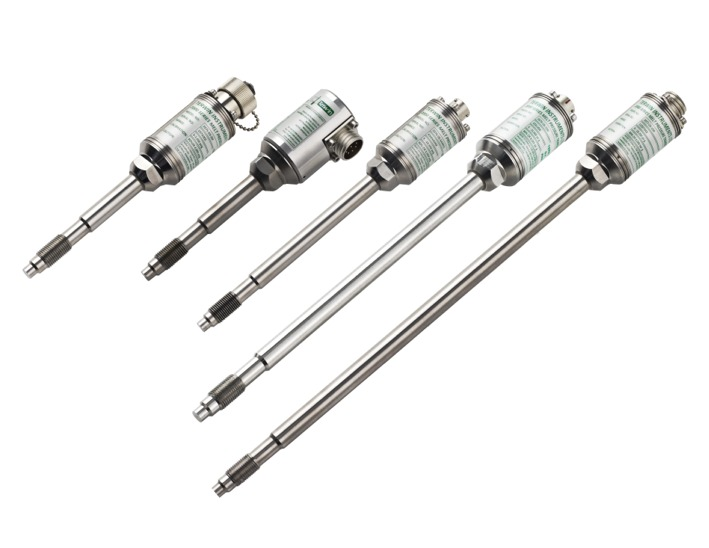

Terwin 2000 系列塑料熔体压力传感器
1983 年，Terwin 推出了获得专利的 2000 系列“高温/环保”挤出熔体压力传感器。这种安全、精确且价格具有竞争力的传感器采用独特的机械设计，克服了因工艺温度变化引起的零点和量程大幅漂移的问题。在过去，只有使用液体填充系统（如汞（剧毒）或钠钾（潜在爆炸性））的传感器才能实现这一性能。三十年后，它仍然是唯一一款完全无填充、真正环保的传感器，能够应对从 500 psi（35 bar）到 30,000 psi（2,000 bar）的压力范围，在高达 450°C（842°F）的工艺温度下精度为 ±0.5%。
Terwin 2000 系列完全不包含任何填充材料。无汞、无钠钾、无油，什么都没有——只有新鲜空气和高级不锈钢。
适用于食品、食品包装、医疗和制药挤出工艺，温度高达 450°C / 842°F。
在机械和电气上与大多数其他品牌的传感器兼容。
完全符合 RoHS 标准。
完全通过 CE 认证，并根据国家标准进行校准供货。
Terwin 独特的 Di-Hard™ 隔膜既耐磨又耐腐蚀，厚度几乎是竞争对手隔膜的四倍。
全球许多医疗挤出机制造商的标准（OEM）配件。
可选配“J”型或“K”型集成热电偶。
提供多种头部和连接/校准类型。
还可提供 Gentran、Barber-Colman 和 Omega 连接以及 4 线 30K1ohm 开路校准系统。
| 项目 | 规格 |
|---|---|
| 标准压力范围 | psi: 0-1,500, 0-3,000, 0-5,000, 0-7,500, 0-10,000, 0-15,000 |
| bar: 0-100, 0-200, 0-350, 0-500, 0-700, 0-1,000 | |
| 可用压力范围 | psi: 0-500 至 0-30,000 |
| bar: 0-35 至 0-2,000 | |
| 综合误差 | 标准范围：±0.5% F.R.O.（通常为 ±0.25%） |
| 非标准范围：±1% F.R.O.（通常为 ±0.5%） | |
| 重复性 | 在 ±0.1% F.R.O. 以内 |
| 分辨率 | 无限 |
| 最大压力 | 1.5 倍满量程或 25,000 psi（1,700 bar），以较小者为准 |
| 对于 30,000 psi（2,000 bar）传感器，最大压力为 35,000 psi（2,400 bar） | |
| 主体材料 | 17-4PH 不锈钢 |
| 隔膜材料 | Terwin Di-Hard™ 超厚、耐磨、耐腐蚀、长寿命隔膜 |
| 可选隔膜涂层 | (DCN) 双氮化铬：优于 TN 和 Hastelloy 涂层 |
| (TN) 氮化钛：额外的抗磨损性能，防止螺纹磨损 | |
| 标准螺纹尺寸 | 1/2”-20UNF-2A |
| 安装扭矩 | 20 英尺磅（27 牛米）（240 英寸磅） |
| 可用公制螺纹适配器 | M18 x 1.5mm |
| 电气规格 | |
| 激励电压 | 5-12V D.C. |
| 配置 | 四臂粘合箔式惠斯通电桥应变计 |
| 电桥电阻 | 350Ω ±10% |
| 输出 | 0-1,500 psi（0-100 bar）及以上范围：3.0mV/V D.C. ±10% |
| 0-1,000 psi（0-70 bar）及以下范围：2.0mV/V D.C. ±10% | |
| 零点平衡 | ±7.5% F.R.O. |
| 内部负分流校准 | 6 线 80% F.S.O. ±0.1% – 其他校准类型可选 |
| 电气连接器 | 6 针 (D6) PT02A-10-6P |
| 8 针 (D8) PT02E-12-8P | |
| 9 针 (D9) | |
| 12 针 (D12) | |
| Cannon 6 针 (G)（Gentran） | |
| Cannon 6 针 (BC)（Barber Coleman） | |
| ½”-NPT 直接电缆出口 | |
| 集成温度传感器 | “J”型 I/C 接地接头。非接地（绝缘）接头可选 |
| “K”型 C/A 接地接头 | |
| 最大隔膜温度 | 450°C（842°F） |
| 最大应变计温度 | 200°C（392°F） |
| 零点漂移 | <0.01% F.S.O./°C（<0.005% F.S.O./°F） |
| 灵敏度（量程）漂移 | <0.01% F.S.O./°C（<0.005% F.S.O./°F） |
