Terasense太赫兹成像扫描仪
高速太赫兹成像扫描仪是我们的旗舰产品。它具有前所未有的每秒5000帧的成像速度和易于集成到任何工业过程。Terasense太赫兹成像扫描仪适合大多数输送带速度高达15米/秒的输送机。其超快线性传感器阵列是为了满足许多工业应用的无损检测(NDT)和质量控制(QC)的需求而构建的。

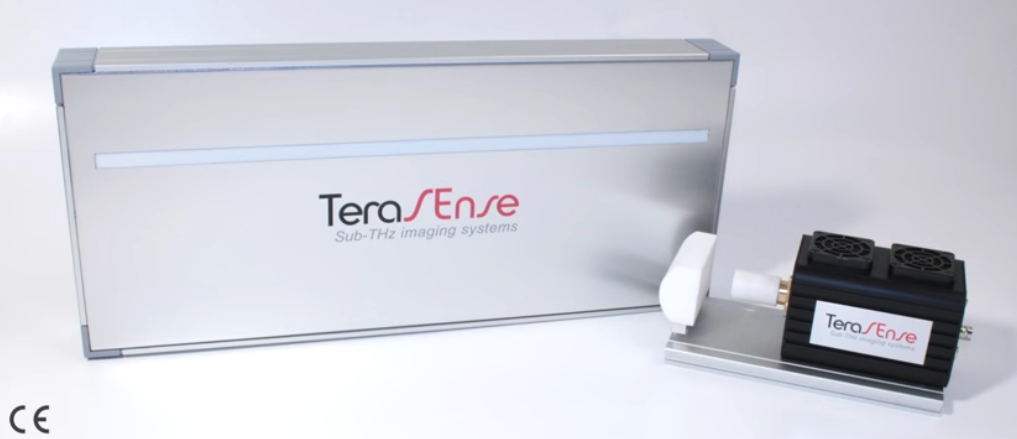

太赫兹成像扫描仪系统由两部分组成:线性太赫兹成像相机和100 GHz太赫兹发生器。这两个部分相互优化和同步。太赫兹辐射功率从发电机正确地传递到相机传感器上。相机像素大小决定了1.5毫米的图像分辨率，这超过了大多数工业应用的要求。
Terasense太赫兹成像扫描仪技术参数：
| 像素数: | 256 (256 x 1) |
| 像素大小: | 1.5 x 3 mm2 |
| 成像面积: | 384 x 3 mm2 |
| 设备尺寸: | 450 x 160 x 44 mm3 |
| 图像采集率: | 5000 fps (5 kHz) |
| 同步 | TTL (+5 V) |
| 最小可探测功率: | 100 nW (at 5000 fps) |
| 45 nW (at 1000 fps) | |
| 14 nW (at 100 fps) | |
| 接口 | Mini-USB |
| 包含软件 | TeraFast Viewer |
TeraSense提供两种类型的发生器，都基于IMPATT技术。我们的Type I太赫兹发生器有一个喇叭天线与一个特别设计的聚四氟乙烯折射光学系统。PTFE镜头的配置确保了太赫兹光束正确聚焦到相机的线性窗口上。Type II太赫兹发生器是太赫兹源的升级版本。它利用了我们在太赫兹技术上的最新突破，使太赫兹成像扫描仪的性能得到增强。Type II太赫兹发生器包括我们基于特殊配置的高增益喇叭天线和金属反射镜的新型反射太赫兹光学系统。Type II光源由卓越的IMPATT二极管制成，其提供的功率明显高于普通二极管。Type II太赫兹发生器通过增加到达传感器阵列的功率，大大提高了我们线性扫描仪的太赫兹成像能力。
太赫兹发生器对比参数：
| Source Type I | Source Type II | |
| 频率 | 100 GHz | 100 GHz |
| 每像素功率 | 35 uW | 140 uW |
| 成像系统动态范围 | 24 dB | 30 dB |
| 光学系统 | PTFE optics | Reflection optics |
| 技术 | IMPATT | Super-Hero IMPATT |
