TeraSense 提供多种太赫兹和亚太赫兹源（IMPATT 二极管）型号。每个 THz 源都可以配备相应的 WR- 输出法兰，或是刚性固定的锥形喇叭天线。可拆卸喇叭天线是一个可选附件，可以安装在相应的 WR- 输出法兰上。总体而言，TeraSense 提供几种类型的喇叭天线，具体如下：
W波段天线
100 GHz源的锥形喇叭天线
- 频率范围：适用于 100 GHz、140 GHz、180 GHz 源
- 波束形状：高斯型
- 发散角：± 9 度
- 增益：20 dB
- 安装方式：刚性固定在 IMPATT 外壳内
- 重量：0.059 kg (0.13 lbs)
- 尺寸：39 x 16 mm (1.54’’ x 0.63’’)
- 典型 VSWR：< 1.2

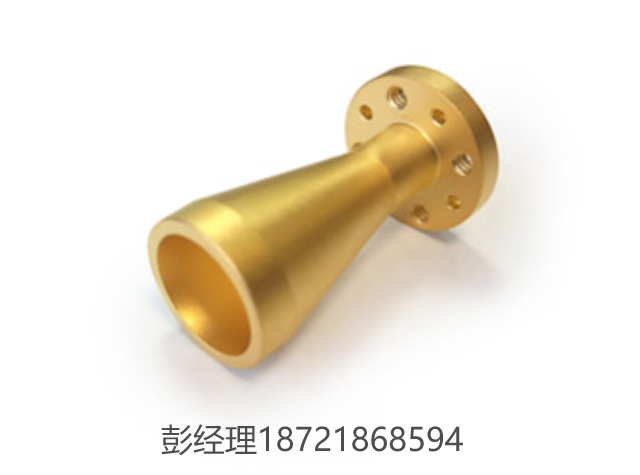

100 GHz 源的可拆卸锥形喇叭天线
- 频率范围：适用于 100 GHz 源
- 波束形状：高斯型
- 发散角：WR-10: ± 7 度, WR-8: ± 9 度
- 输出孔径直径（平均）：WR-10: 16 mm, WR-8: 12 mm
- 增益：WR-10: 25 dB, WR-8: 20 dB
- 安装选项 1：安装在 WR-8 输出法兰 (UG387/UM)
- 安装选项 2：安装在 WR-10 输出法兰 (UG387/UM)
- 重量：0.033 kg (0.072 lbs)
- 尺寸：43 x 19 mm (1.7’’ x 0.75’’)
- 典型 VSWR：< 1.2
F波段天线
140 GHz源的可拆卸锥形喇叭天线
- 频率范围：适用于 140 GHz 源
- 波束形状：高斯型
- 发散角：± 7 度
- 输出孔径直径（平均）：10.4 mm
- 增益：25 dB (WR-6)
- 安装方式：安装在 WR-6 输出法兰
- 重量：0.02 kg (0.044 lbs)
- 尺寸：29 x 19 mm (1.14’’ x 0.75’’)
太赫兹天线

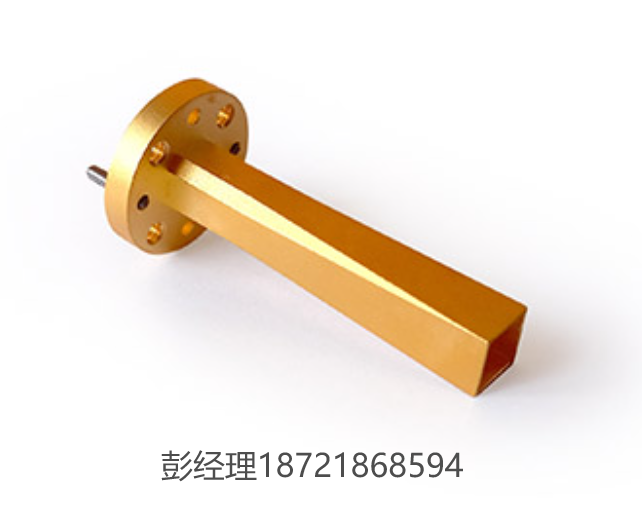

~300 GHz源的可拆卸斜向喇叭天线（中增益）
- 频率范围：适用于 ~ 280 GHz – 290 GHz 源
- 波束形状：高斯型
- 发散角：H 面：± 11.5 度，E 面：± 9 度
- 增益：19 dB
- 安装方式：安装在 WR-3.4 输出法兰
- 重量：0.010 kg (0.023 lbs)
- 尺寸：17 x 19 mm (0.65’’ x 0.75’’)
~300 GHz 源的可拆卸斜向喇叭天线（高增益）
- 频率范围：适用于 ~ 280 GHz – 290 GHz 源
- 波束形状：高斯型
- 发散角：H 面：± 6.5 度，E 面：± 6 度
- 增益：24 dB
- 安装方式：安装在 WR-3.4 输出法兰
- 重量：0.020 kg (0.046 lbs)
- 尺寸：43 x 19 mm (1.69’’ x 0.75’’)
配置与功能
在配备喇叭天线的配置中，我们的 THz 源用于将辐射“耦合”到自由空间（自由空间阻抗）。这种喇叭天线大大增强了 IMPATT 二极管产生的太赫兹光束，并提高了其稳定性。
