美国TERASENSE 太赫兹成像扫描仪系统 线性太赫兹成像相机 100 GHz太赫兹发生器
我们的旗舰产品——高速太赫兹成像扫描仪，具有前所未有的5000帧每秒的成像速度，并且能够轻松集成到任何工业过程当中。该太赫兹成像扫描仪适配大多数带速高达15 m/s的传送带。其超高速线性传感器阵列专为满足非破坏性检测（NDT）和质量控制（QC）等多种工业应用的需求而设计。
太赫兹成像扫描仪系统由两部分组成：一是线性太赫兹成像相机，二是100 GHz太赫兹发生器。这两部分经过优化和同步，以确保协同工作。太赫兹辐射功率从发生器传输到相机传感器，并得到了适当的调节。相机的像素尺寸决定了图像分辨率为1.5毫米，足以超越大多数工业应用的要求。

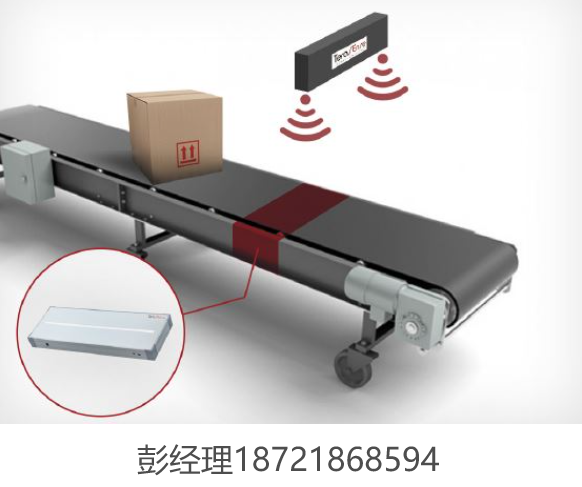

线性太赫兹成像系统安装在传送带上：
太赫兹扫描仪规格
- 像素数量：256（256 x 1）
- 像素尺寸：1.5 x 3 毫米²
- 成像区域：384 x 3 毫米²
- 设备尺寸：450 x 160 x 44 毫米³
- 图像采集速率：5000 fps（5 kHz）
- 同步输出：TTL（+5 V）
- 最小可检测功率：
- 100 nW（在5000 fps时）
- 45 nW（在1000 fps时）
- 14 nW（在100 fps时）
- 接口：Mini-USB
- 附带软件：TeraFast® Viewer

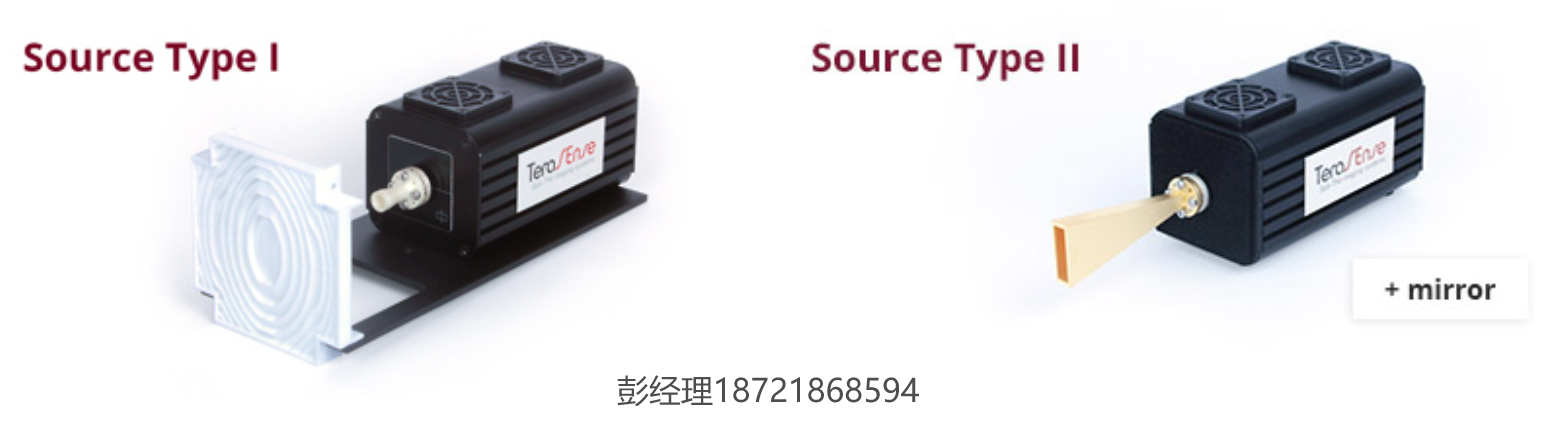

TeraSense 提供两种类型的发生器，都基于IMPATT技术
- 类型 I 发生器：配有一个喇叭天线，采用特别设计的PTFE折射光学系统。PTFE透镜的配置确保太赫兹光束正确聚焦到相机的线性窗口上。
- 类型 II 发生器：是太赫兹源的升级版，采用我们在太赫兹技术领域的最新突破，提升了太赫兹成像扫描仪的性能。类型 II 模块包括我们新型的反射型太赫兹光学系统，基于专门配置的高增益喇叭天线与金属镜面组合。类型 II 源采用特殊的IMPATT二极管，提供比普通二极管显著更强的功率。类型 II 发生器通过增加传输到传感器阵列的功率，显著提升了线性扫描仪的太赫兹成像能力。
