美国TERASENSE 太赫兹光学系统 TPX&PTFE透镜

美国TERASENSE 太赫兹光学系统 TPX&PTFE透镜

作为现成的太赫兹成像解决方案的一部分，TeraSense 提供了在 THz 范围内工作的 TPX 和 PTFE镜头及光学系统。塑料平凸透镜采用聚四氟乙烯（Virgin White PTFE，Teflon®）材质，具有低介电常数（约为 520 GHz 时为 1.96），折射率为 1.4。太赫兹波段的频率范围为 300 GHz 到 10 THz，或波长范围为 30 μm 到 1 mm。

光学组件规格

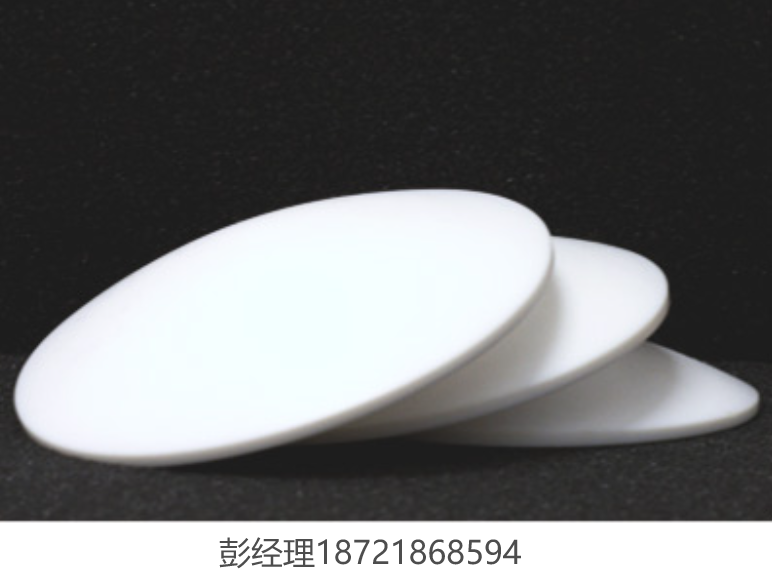

1.PTFE材料 – 非球面平凸冷凝透镜

• • 可用直径：50 – 150 mm
  • 焦距：50 – 300 mm
  • 直径公差：± 1 mm
  • 清晰孔径：≥80%
  • 有效焦距（EFL）公差：±5%
  • 表面质量：scr/dig 100/20
  • 表面精度：±0.1 mm

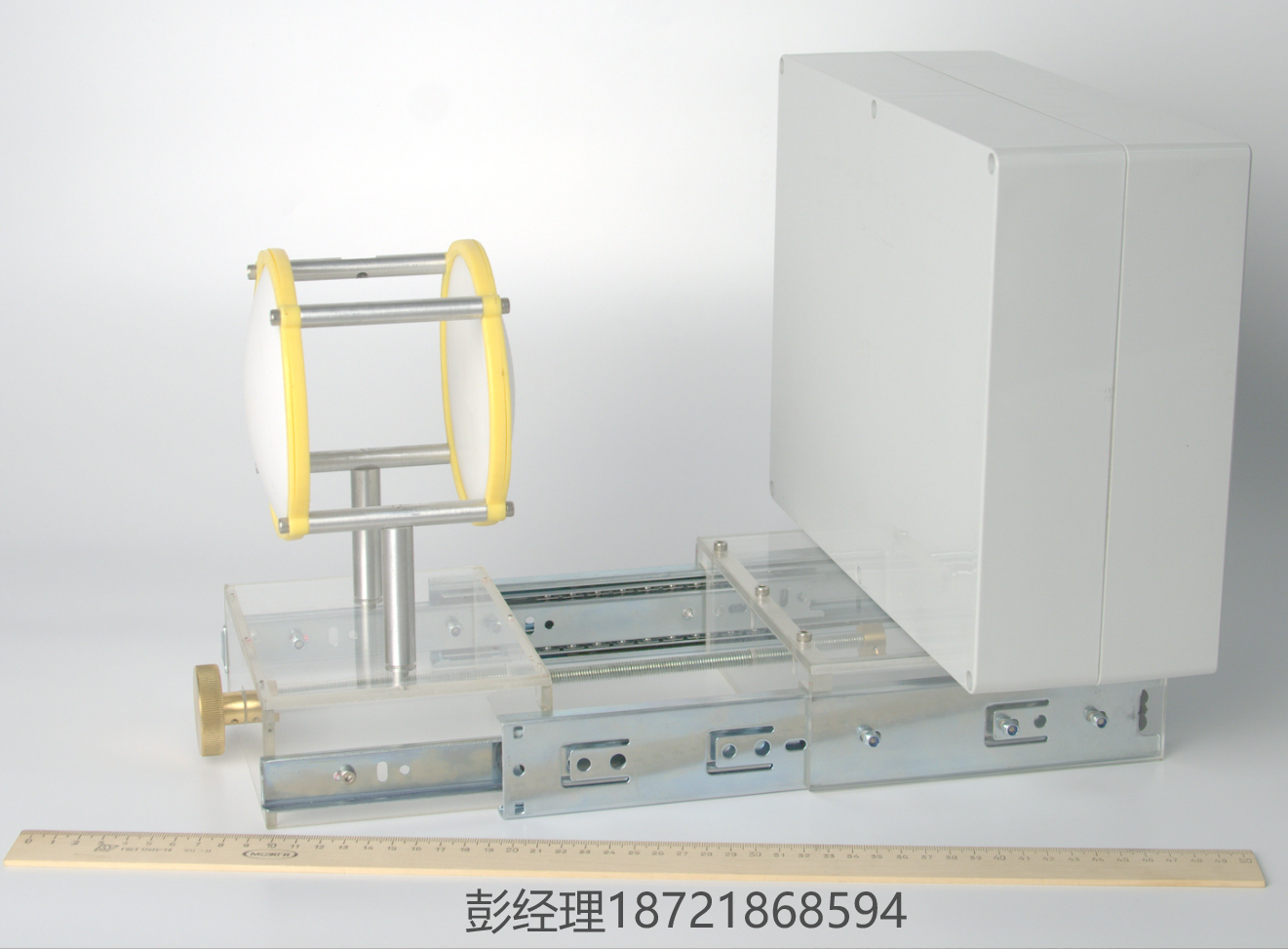

2. PTFE材料 – 双透镜光学系统

• • 直径：120 mm
  • 透镜间距：85 mm
  • 有效焦距：165 mm
  • 直径公差：± 1 mm
  • 清晰孔径：≥80%
  • 有效焦距（EFL）公差：±5%
  • 表面质量：scr/dig 100/20
  • 表面精度：±0.1 mm

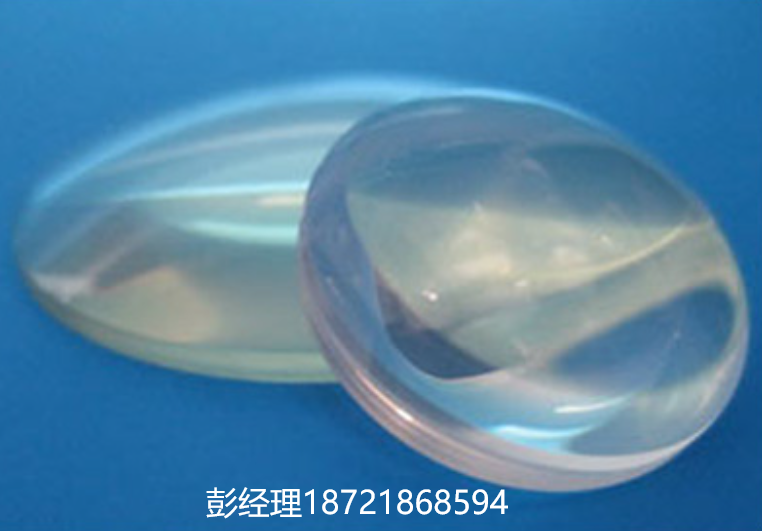

3. TPX材料 – 平凸，双凸透镜

• • 可用直径：最大 100 mm
  • 直径公差：± 0.25 mm
  • 清晰孔径：≥90%
  • 有效焦距（EFL）公差：± 1%
  • 表面质量（双面抛光）：scr/dig 80/50
  • 表面精度：±0.01 mm

特点

• PTFE 材料：适用于太赫兹波段，具有优异的透光性能和低介电常数，使其成为高效的太赫兹光学元件。
• TPX 材料：与 PTFE 相比，TPX 材料具有更高的光学透过率，适用于对透明度要求更高的应用。
