Microwave and terahertz horn antennas 微波和太赫兹喇叭天线
W-band antennas-W波段天线

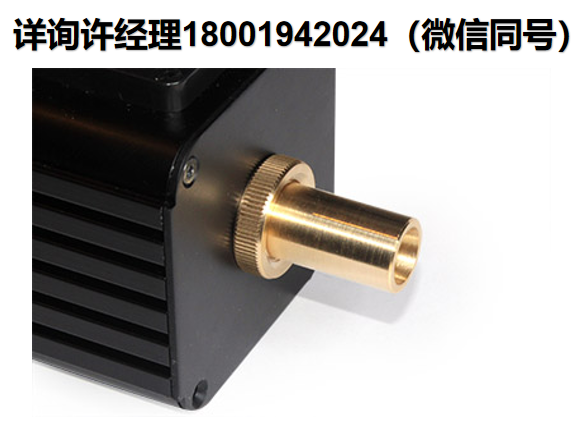

用于100 GHz源的锥形喇叭天线
- 频率范围:100 GHz可用；140 GHz180 GHz信号源
- 光束形状:高斯
- 发散角:+/- 9度
- 增益:20分贝
- 安装规定:刚性固定在impatt盒内
- 重量:0.059千克(0.13磅)
- 尺寸:39 x 16毫米(1.54英寸x 0.63英寸)
- VSWR典型值:< 1.2

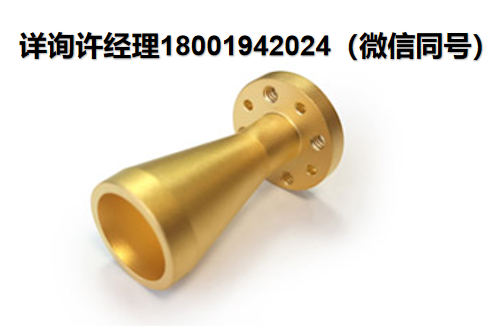

用于100 GHz源的可拆卸锥形喇叭天线
- 频率范围:可用于100 GHz源
- 光束形状:高斯
- 发散角:+/- 7度(WR 10度)，+/- 9度(WR 8度)
- 输出孔径(平均):16毫米(WR 10枚)、12毫米(WR 8枚)
- 增益:25分贝(WR-10)，20分贝(WR-8)
- 安装选项1:连接到WR-8输出法兰(UG387/UM)
- 安装选项2:连接到WR-10输出法兰(UG387/UM)
- 重量:0.033千克(0.072磅)
- 尺寸:43 x 19毫米(1.7英寸x 0.75英寸)
- VSWR典型值:< 1.2
F-band antennas F波段天线

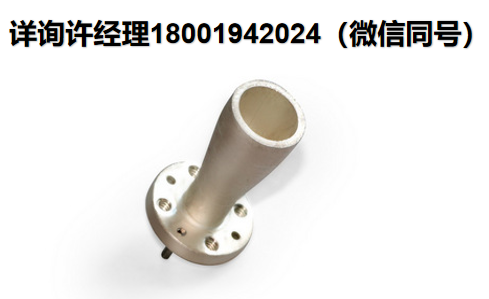

用于140 GHz信号源的可拆卸锥形喇叭天线
- 频率范围:可用于140 GHz信号源
- 光束形状:高斯
- 发散角:+/- 7度
- 输出孔径(平均值):10.4毫米
- 增益:25分贝(WR-6)
- 安装选项:连接到WR-6输出法兰
- 重量:0.02千克(0.044磅)
- 尺寸:29 x 19毫米(1.14英寸x 0.75英寸)
Terahertz antennas太赫兹天线
Detachable diagonal horn antennas for ~300 GHz sources
适用于~300 GHz信号源的可拆卸对角喇叭天线

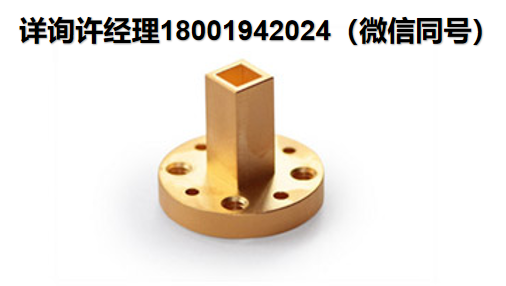

Medium-gain horn中等增益喇叭
- 频率范围:适用于约280 GHz–290 GHz信号源
- 光束形状:高斯
- 发散角:11.5度(H面)，9度(E面)
- 增益:19分贝
- 安装选项:连接到WR-3.4输出法兰
- 重量:0.010千克(0.023磅)
- 尺寸:17 x 19毫米(0.65英寸x 0.75英寸)

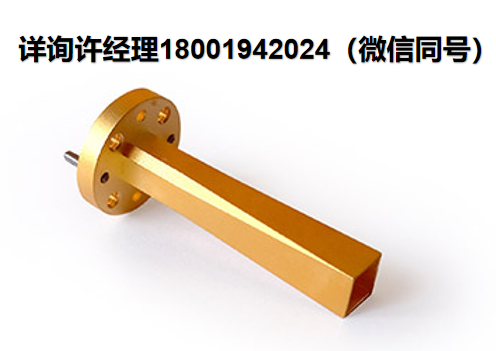

High-gain horn高增益喇叭
- 频率范围:适用于约280 GHz–290 GHz信号源
- 光束形状:高斯
- 发散角:6.5度(H面)，6度(E面)
- 增益:24分贝
- 安装选项:连接到WR-3.4输出法兰
- 重量:0.020千克(0.046磅)
- 尺寸:43 x 19毫米(1.69英寸x 0.75英寸)
在带有喇叭天线的配置中，我们的THz源用于将辐射“耦合”到自由空间(自由空间阻抗)。这种喇叭天线大大增强了IMPATT二极管产生的THz波束，并提高了它们的稳定性。
